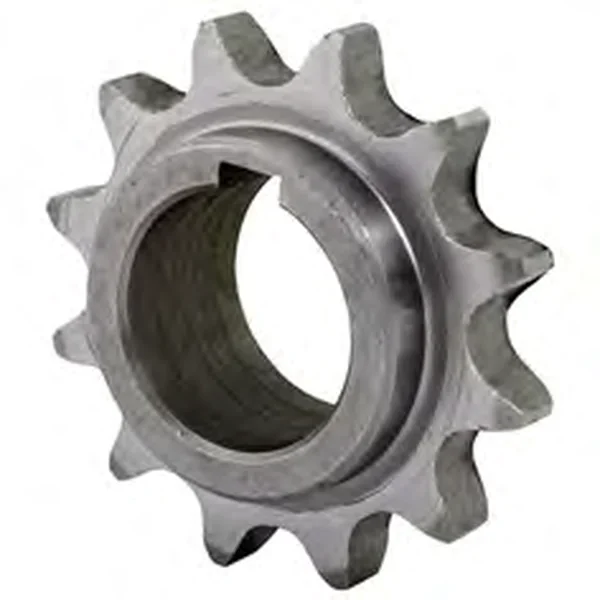

Rowek wpustowy w kole łańcuchowym pokazanym na rysunku mógł zostać wykonany na
A. strugarce pionowej.
B. frezarce poziomej.
C. wiertarce promieniowej.
D. frezarce pionowej.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz M.44-X-17.06).
Rowek wpustowy w kole łańcuchowym może być skutecznie wykonany na strugarce pionowej, ponieważ ta maszyna skrawająca jest zaprojektowana do obróbki płaskich powierzchni oraz rowków i wpustów. Proces strugania polega na prostoliniowym ruchu noża skrawającego, co pozwala na precyzyjne formowanie materiału. W przypadku koła łańcuchowego, strugarka pionowa umożliwia dokładne wyprofilowanie rowka wpustowego wzdłuż osi koła, co jest kluczowe dla prawidłowego działania całego mechanizmu. Dodatkowo, strugarki pionowe są powszechnie stosowane w przemyśle maszynowym i narzędziowym, co dowodzi ich niezawodności i efektywności. Standardy obróbcze, takie jak ISO 2768, podkreślają znaczenie precyzyjnych wymiarów i tolerancji, które można uzyskać właśnie dzięki zastosowaniu strugarki. W praktyce, umiejętność posługiwania się strugarką pionową jest niezbędna dla inżynierów i techników zajmujących się produkcją elementów mechanicznych, co sprawia, że ta wiedza jest nieoceniona w branży.
Wybór frezarki poziomej, frezarki pionowej lub wiertarki promieniowej do wykonania rowka wpustowego w kole łańcuchowym jest niewłaściwy, ponieważ każda z tych maszyn ma swoje ograniczenia, które nie pozwalają na skuteczne osiągnięcie zamierzonego efektu. Frezarka pozioma, choć może obrabiać płaszczyzny, nie jest tak wyspecjalizowana jak strugarka do precyzyjnego formowania rowków. Jej konstrukcja i ruch narzędzia nie są optymalne do tego rodzaju obróbki, co może prowadzić do niedokładności i problemów z wymiarami gotowego elementu. Z kolei frezarka pionowa, mimo iż częściej wykorzystywana do bardziej złożonych kształtów, wymaga dodatkowych narzędzi i operacji, które nie są konieczne w przypadku strugania. Wiertarka promieniowa, z drugiej strony, jest narzędziem do wiercenia otworów i nie jest przeznaczona do obróbki rowków, co całkowicie wyklucza jej zastosowanie w tej sytuacji. Zrozumienie podstaw działania każdej z tych maszyn oraz ich zastosowań w kontekście różnych procesów obróbczych jest kluczowe. Często popełnianym błędem jest utożsamianie różnych rodzajów obróbki z jedną konkretną technologią, co może prowadzić do wyboru niewłaściwych narzędzi i, w konsekwencji, obniżenia jakości produkowanych elementów.
