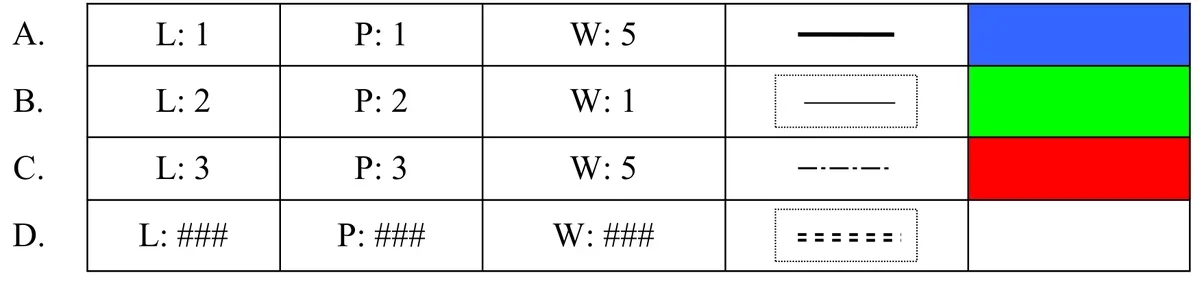

Która pozycja zawiera ustalone standardy do rysowania linii konturowych przedmiotu?
C.
D.
A.
B.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz M.44-X-18.06).
Odpowiedź A to strzał w dziesiątkę! W rysunku technicznym linie konturowe muszą być rysowane jako ciągłe i grube, co oznacza, że stosujemy wartość grubości W:5. To ważne, bo dzięki temu wszyscy mogą łatwo zobaczyć granice obiektów. Z mojego doświadczenia, kiedy inżynierowie pracują nad projektem, czytelne linie konturowe znacząco ułatwiają interpretację rysunków. W branży mamy różne standardy, jak ISO 128, które podkreślają, jak istotne jest używanie różnych grubości linii. To naprawdę wpływa na efektywność w produkcji i późniejszej pracy inżynieryjnej, gdzie każda drobnostka ma znaczenie.
Wybierając odpowiedzi B, C czy D, widać, że coś poszło nie tak.Po pierwsze, odpowiedź B sugeruje, że linie konturowe mogą być cienkie, a to nie jest dobre podejście, bo powinny być wyraźne i grube. W przypadku odpowiedzi C, linia kreskowa o grubości 5 to zupełnie inna rzecz, przeznaczona np. na linie pomocnicze, a nie konturowe. Takie rzeczy mogą wprowadzać zamieszanie i błędy w rysunkach. Odpowiedź D, gdzie brakuje wartości, to już całkowity chaos—jak można stworzyć czytelny rysunek techniczny bez ustalonych grubości? W projektowaniu i inżynierii kluczowe jest, żeby trzymać się norm, żeby potem nie było problemów w zrozumieniu dokumentacji. Wiem, że używanie standardów rysunkowych to nie tylko kwestia zgodności, ale także lepsza komunikacja w zespole.
