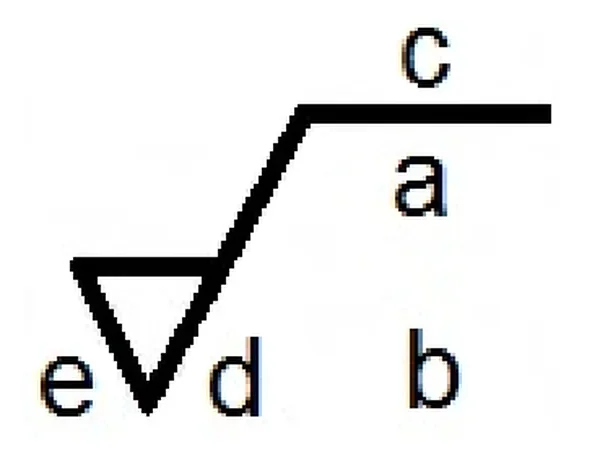

Na przedstawionym symbolu chropowatości w miejscu oznaczonym literą "e" określa się
A. wartość chropowatości Ra.
B. kierunkowość struktury powierzchni.
C. wartość naddatku na obróbkę.
D. wartość chropowatości Rz.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz M.44-SG-21.06).
Na zamieszczonym symbolu chropowatości litera "e" rzeczywiście odnosi się do wartości naddatku na obróbkę. Naddatek ten jest kluczowy w procesie obróbczy, ponieważ informuje o ilości materiału, którą należy pozostawić na powierzchni przed finalną obróbką, aby uzyskać pożądane właściwości wytrzymałościowe oraz estetyczne. W praktyce, zbyt mały naddatek może prowadzić do sytuacji, w których wymagania dotyczące chropowatości powierzchni nie zostaną spełnione, co z kolei może odbić się na funkcjonalności i trwałości elementu. Standardy ISO 1302 oraz PN-EN ISO 4287 definiują zasady oznaczania chropowatości, w tym także naddatku na obróbkę, co jest istotne dla inżynierów oraz technologów zajmujących się procesami produkcyjnymi. Warto zwrócić uwagę, że odpowiedni dobór naddatku jest nie tylko kwestią techniczną, ale także technologiczno-ekonomiczną, gdyż wpływa na koszt produkcji oraz czas obróbki.
W przypadku błędnych odpowiedzi, istotne jest zrozumienie, dlaczego wybrane opcje są mylące. Odpowiedź dotycząca wartości chropowatości Ra odnosi się do średniej arytmetycznej chropowatości, co w praktyce nie jest bezpośrednio związane z oznaczeniem "e" na symbolu. Ra jest powszechnie stosowanym wskaźnikiem w branży, ale jego zastosowanie w kontekście tego pytania jest błędne, ponieważ nie odnosi się do naddatku na obróbkę. Z kolei wartość Rz, stanowiąca wysokość profilu chropowatości, również nie ma związku z oznaczeniem "e". Rz mierzy różnicę między najwyższymi i najniższymi punktami profilu, co ma znaczenie w ocenie jakości powierzchni, ale nie informuje o ilości materiału do usunięcia. Ponadto, kierunkowość struktury powierzchni to inny parametr określający orientację mikrostruktury, ale także nie odnosi się do naddatku. Typowe błędy myślowe przy wyborze tych odpowiedzi obejmują mylenie różnych parametrów chropowatości i ich zastosowań w praktyce inżynieryjnej. Kluczowe jest zrozumienie, że każdy parametr ma swoje specyficzne zastosowanie i powinien być stosowany zgodnie z wymaganiami konkretnego procesu produkcyjnego, zgodnie z normami branżowymi.
