Który symbol graficzny należy wstawić w ramkę na rysunku, aby określić tolerancję bicia?

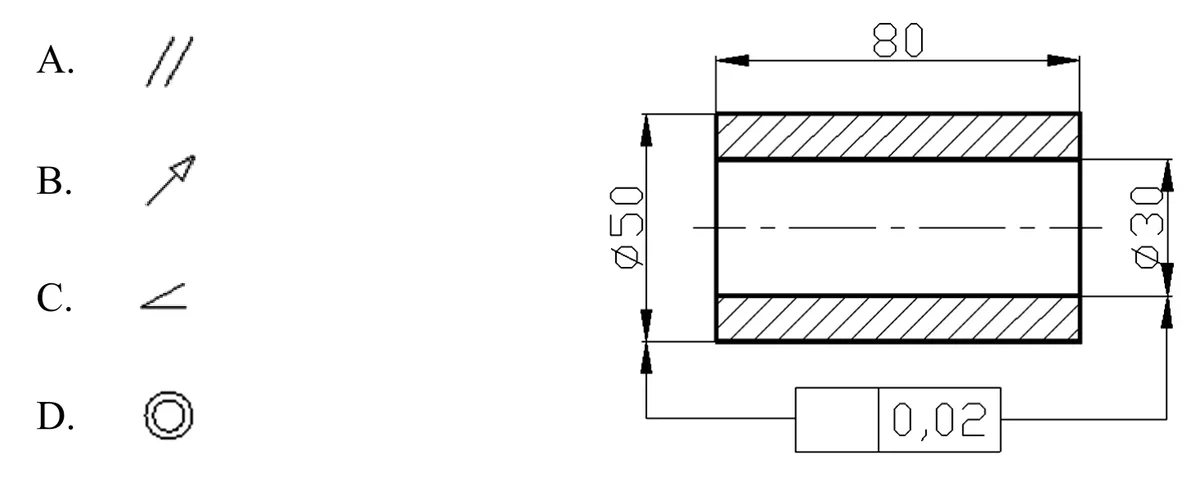

Cztery symbole graficzne oznaczone A-D oraz rysunek tulei o wymiarach 80, ϕ50 i ϕ30 z ramką tolerancji 0,02
D.
A.
C.
B.

Pytanie z egzaminu CKE, czerwiec 2016 (arkusz M.44-X-16.05).

Symbol graficzny określający tolerancję bicia, przedstawiony w odpowiedzi B, jest zgodny z międzynarodowymi standardami rysunku technicznego, takimi jak ISO 2768. W rysunku technicznym tolerancja bicia odnosi się do dopuszczalnych odchyleń w ruchu obrotowym elementów, co ma kluczowe znaczenie w precyzyjnych zastosowaniach, takich jak mechanika precyzyjna czy inżynieria maszynowa. Tolerancja bicia zapewnia, że elementy współpracujące będą działały poprawnie oraz minimalizuje ryzyko uszkodzeń podczas eksploatacji. Przykładowo, w produkcji wałów napędowych tolerancja bicia jest niezbędna do zapewnienia płynności pracy silnika. Użycie symbolu z odpowiedzi B w dokumentacji technicznej pozwala na jednoznaczne określenie wymagań dotyczących precyzji wykonania, co jest zgodne z najlepszymi praktykami w branży. Warto również zwrócić uwagę, że znajomość i umiejętność stosowania takich symboli jest niezbędna dla inżynierów i techników zajmujących się projektowaniem oraz produkcją maszyn.
Wybór innego symbolu graficznego może prowadzić do poważnych nieporozumień w zakresie określania tolerancji bicia. Niepoprawne odpowiedzi często opierają się na błędnej interpretacji funkcji symboli w rysunku technicznym. Wiele osób może mylnie przyjąć, że symbole przedstawiające inne rodzaje tolerancji, takie jak tolerancje wymiarowe czy kształtu, mogą być używane zamiennie z tolerancją bicia. Jednak każdy symbol ma swoje specyficzne zastosowanie i właściwa identyfikacja symbolu jest kluczowa dla zachowania integralności projektu. Oznaczenie bicia jest istotne, ponieważ wpływa na to, jak elementy będą współpracować ze sobą podczas pracy. Niewłaściwe oznaczenie może prowadzić do błędów montażowych, zwiększenia tarcia, a w skrajnych przypadkach do uszkodzenia części. Dodatkowo, wiele osób może nie zdawać sobie sprawy, że różnice w symbolach mogą wynikać z ich zastosowania w różnych standardach, takich jak ANSI, JIS czy ISO. Dlatego kluczowe jest, aby inżynierowie i projektanci byli dobrze zaznajomieni z odpowiednimi normami i umieli identyfikować symbole w kontekście ich zastosowań. Właściwe użycie symbolu z odpowiedzi B jest zatem nie tylko kwestią zgodności z przepisami, ale także praktyczną umiejętnością, która wpływa na jakość i bezpieczeństwo projektów inżynieryjnych.
