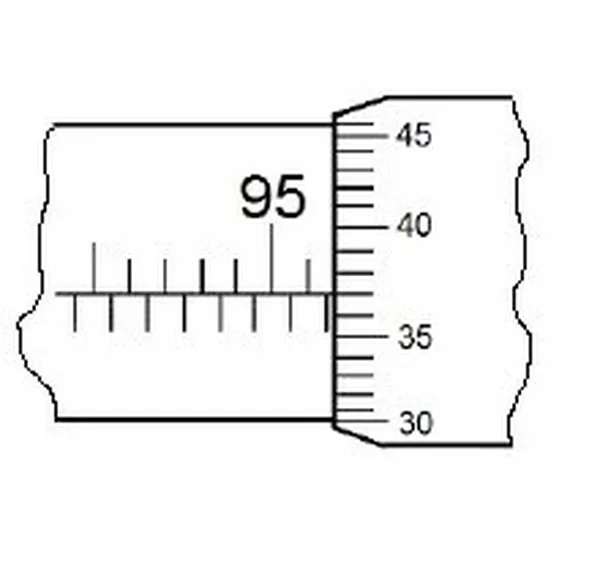

Ile wynosi wskazanie mikrometru zgodnie z przedstawionym rysunkiem?
A. 96,087 mm
B. 96,037 mm
C. 96,37 mm
D. 96,87 mm
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz M.44-X-18.06).
Poprawna odpowiedź, 96,87 mm, została uzyskana poprzez sumowanie wartości odczytanych z głównej skali mikrometru oraz z noniusza. Wartość na głównej skali to 95 mm, co jest wynikiem prostego odczytu. Następnie, na noniuszu odczytujemy 37 działek, które odpowiadają 0,37 mm. Łącząc obie wartości, otrzymujemy całkowity odczyt 96,87 mm. Precyzyjne pomiary za pomocą mikrometrów są kluczowe w inżynierii oraz w produkcji, gdzie tolerancje wymiarowe mają istotne znaczenie. Użycie mikrometru pozwala na uzyskanie wysokiej dokładności, co jest zgodne z najlepszymi praktykami branżowymi, takimi jak standardy ISO dotyczące pomiarów. W praktyce, mikrometry są często wykorzystywane w laboratoriach metrologicznych oraz w procesach produkcyjnych, gdzie kontrola jakości wymaga precyzyjnych pomiarów. Zrozumienie, jak odczytywać mikrometry, jest fundamentalne dla każdego technika czy inżyniera.
Wybór błędnej odpowiedzi pociąga za sobą nieporozumienia dotyczące odczytywania mikrometru, co jest kluczowe w precyzyjnych pomiarach. Często pojawia się mylne przekonanie, że sam odczyt z noniusza jest wystarczający do uzyskania końcowego wyniku. Na przykład, odpowiedzi takie jak 96,037 mm czy 96,087 mm mogą wynikać z pomyłek w interpretacji podziałek mikrometru. Użytkownicy mogą błędnie założyć, że wystarczy zsumować tylko liczby z noniusza, nie uwzględniając wartości z głównej skali, co prowadzi do znacznych błędów w pomiarach. Zrozumienie, że wartość odczytana z głównej skali oraz ta z noniusza muszą być połączone, jest fundamentalne dla uzyskania precyzyjnego wyniku. Ponadto, pomiar na mikrometrze wymaga umiejętności dostrzegania subtelnych różnic w odczycie, co jest niezbędne w środowiskach, gdzie stosowane są wyśrubowane normy jakości. Dlatego też, pomyłki w odczycie mogą prowadzić do błędnych wniosków oraz nieprawidłowego działania w procesach technologicznych, co jest niezgodne z najlepszymi praktykami w dziedzinie metrologii.
