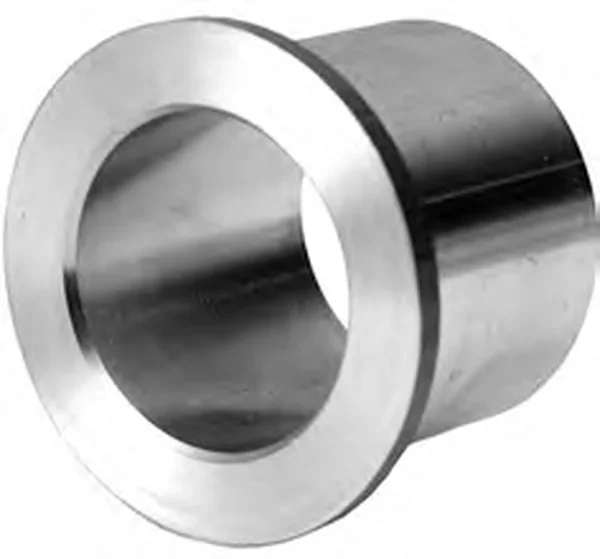

Do prawidłowego zwymiarowania tulei przedstawionej na rysunku należy uwzględnić:
A. średnicę kołnierza, zbieżność otworu, długość otworu, szerokość kołnierza, wielkość fazy.
B. średnicę powierzchni walcowej, promień otworu, długość tulei, szerokość kołnierza.
C. długość otworu, średnicę początkową i końcową otworu, szerokość kołnierza, średnicę kołnierza.
D. średnicę kołnierza, średnicę powierzchni zewnętrznej, średnicę otworu, długość tulei, grubość kołnierza, wielkość faz.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz M.44-X-17.06).
Poprawna odpowiedź uwzględnia wszystkie kluczowe wymiary niezbędne do prawidłowego zwymiarowania tulei. Średnica kołnierza i średnica powierzchni zewnętrznej są istotne, ponieważ definiują zewnętrzne wymiary elementu, co ma kluczowe znaczenie w kontekście montażu i współpracy z innymi elementami konstrukcyjnymi. Średnica otworu wewnętrznego oraz grubość kołnierza pozwalają na odpowiednie dobranie części współpracujących, co jest niezbędne do zapewnienia właściwej funkcjonalności całego zespołu. Długość tulei to kolejny aspekt, który wpływa na jej zastosowanie – szczególnie w kontekście dostosowania do specyfikacji montażowych. Ważne jest także uwzględnienie fazy, która ułatwia proces montażu oraz zmniejsza ryzyko uszkodzeń podczas instalacji. Wzorce i standardy branżowe, takie jak normy ISO dotyczące wymiarowania elementów maszyn i urządzeń, podkreślają znaczenie tych wymiarów w kontekście zapewnienia dokładności i spójności w produkcji i montażu. W praktyce, każdy z tych wymiarów ma wpływ na funkcjonalność tulei, dlatego ich staranne przemyślenie i zweryfikowanie jest kluczowe w procesie projektowania.
Wybór odpowiedzi, która nie uwzględnia wszystkich kluczowych wymiarów, prowadzi do poważnych błędów w procesie projektowania i produkcji tulei. Ignorowanie średnicy powierzchni zewnętrznej oraz grubości kołnierza skutkuje nieprecyzyjnym określeniem wymagań konstrukcyjnych, co może prowadzić do pasowania, które nie spełnia założonych norm. Ponadto, brak uwzględnienia średnicy otworu wewnętrznego w odpowiedzi jest istotnym błędem, ponieważ to właśnie ten wymiar jest kluczowy dla zapewnienia, że tuleja będzie w stanie odpowiednio współpracować z innymi komponentami – jak na przykład wałami czy innymi elementami instalacji. Długość tulei również odgrywa kluczową rolę w jej zastosowaniu; niepoprawne dobranie tego wymiaru może skutkować niewłaściwym dopasowaniem w danym kontekście montażowym. W praktyce, ignorowanie tych wymiarów prowadzi do problemów z montażem, zwiększa ryzyko awarii mechanicznych oraz może skutkować kosztownymi poprawkami i przestojami w produkcji. Dobrze jest pamiętać, że każdy wymiar ma swoje znaczenie i powinien być dokładnie przemyślany w kontekście całego systemu, w którym tuleja będzie używana. Użycie standardów branżowych, takich jak normy ISO, jest niezbędne do zapewnienia, że projektowane elementy spełniają określone wymagania i są zgodne z najlepszymi praktykami inżynieryjnymi.
