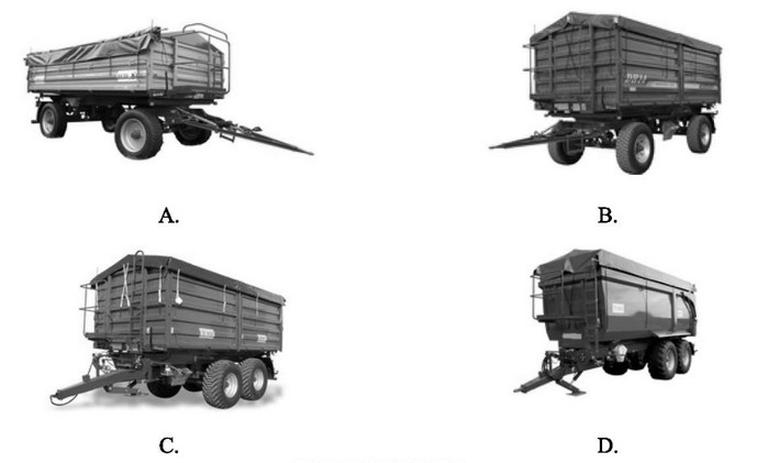

| Podstawowe dane techniczne – Wymiary wewnętrzne skrzyni przyczepy | |||
|---|---|---|---|
| J. M. | T653 | T653/1 | |
| Długość | mm | 4000 | 4000 |
| Szerokość (przód) | mm | 2010 | 2010 |
| Szerokość (tył) | mm | 2070 | 2070 |
| Wysokość | mm | 500 | 500 (1000) |
| 10.1. Zasady postępowania gwarancyjnego |
5. Do napraw gwarancyjnych nie są kwalifikowane naprawy spowodowane: a) użytkowaniem kosiarki niezgodnym z jej przeznaczeniem lub z instrukcją obsługi, b) zdarzeniami losowymi lub innymi, za które nie ponosi odpowiedzialności gwarant, c) naturalnym zużyciem części takich jak: nożyki tnące, talerze robocze, talerze ślizgowe, przekładnie i części wewnątrz przekładni, tulejki i elementy ślizgowe, przeguby, trzymaki nożowe, paski klinowe, łożyska, płasty dolne, osłony brezentowe, elementy złączne itp. Naprawy te mogą być wykonywane wyłącznie na koszt użytkownika – nabywcy kosiarki. |

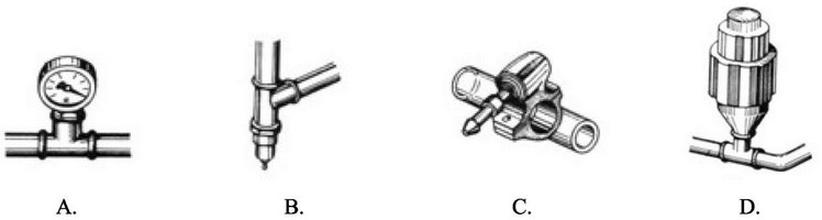

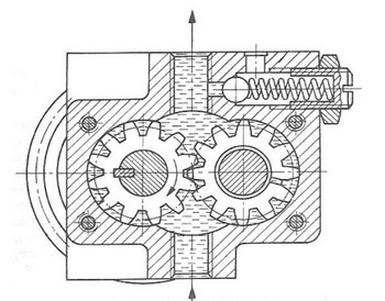

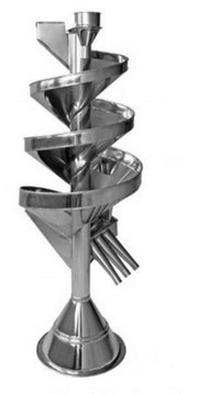

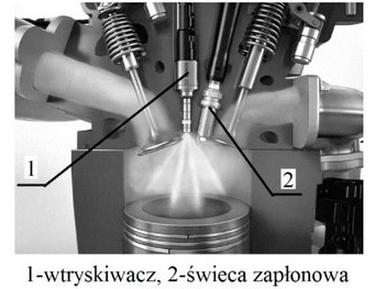

| L.p. | Nazwa części | Cena [zł/szt.] |
|---|---|---|
| 1 | Rozpylacz | 15,00 |
| 2 | Głowica | 40,00 |
| 3 | Zawór sterujący | 25,00 |
| 4 | Manometr | 30,00 |
| 5 | Filtr rozpylacza | 1,00 |
| Nazwa części / Rabat na zakup części | Cena części [zł] / Rabat na zakup [%] | |||
|---|---|---|---|---|
| S-1 | S-2 | S-3 | S-4 | |
| Łopatki pompy-komplet | 240 | 230 | 260 | 250 |
| Sprzęgło kompletne | 30 | 40 | 40 | 35 |
| Regulator ciśnienia | 130 | 130 | 140 | 135 |
| Rabat na zakup części | 10 | 5 | 5 | 10 |
| Tabela kół napędowych sadzarki SA2-074 | ||
|---|---|---|
| Odstęp w rzędzie | Koło łańcuchowe na wale koła napędowego (I) | Koło łańcuchowe na przyrządzie sadzącym (II) |
| 21 cm | 25 zębów | 30 zębów |
| 25 cm | 25 zębów | 30 zębów |
| 30 cm | 19 zębów | 30 zębów |
| 35 cm | 19 zębów | 35 zębów |
| 40 cm | 19 zębów | 40 zębów |
| Wartość ciśnienia [bar] | Opryskiwacz | |||
|---|---|---|---|---|
| A. | B. | C. | D. | |
| Na manometrze opryskiwacza | 3,0 | 3,0 | 3,0 | 3,0 |
| Na manometrze wzorcowym1) | 2,8 | 3,1 | 2,6 | 2,7 |
| Po wyłączeniu i włączeniu głównego zaworu2) | 2,7 | 2,6 | 2,9 | 2,8 |
| Uwaga: 1) – różnica wskazań nie może przekraczać 10% 2) – wartość ciśnienia nie może się różnić więcej niż 7% w stosunku do ciśnienia na manometrze opryskiwacza. | ||||
| Tabela 1. Wyniki pomiarów średnic suwaków rozdzielczy [mm]. | |||
|---|---|---|---|
| Suwak I | Suwak II | Suwak III | Suwak IV |
| 17,990 | 17,998 | 17,985 | 17,980 |
| Rozmieszczenie punktów smarowania opryskiwacza P181/2 | |||
|---|---|---|---|
| Lp | Punkty smarowania | Gatunek oleju lub smaru | Częstotliwość wymiany oleju lub smaru |
| 1. | Łożyska krzyżaków wałów przegubowych | Smar Łt 43 | co 100 godz. pracy |
| 2. | Powierzchnie wielowypustów (pompy, wałów i przystawki sadowniczej) | Smar Łt 42 | co 20 godz. pracy |
| 3. | Część teleskopowa wału przegubowego | Smar Łt 42 | co 8 godz. pracy |
| 4. | Łożyska osłony wału | Smar Łt 43 | co 200 godz. pracy |
| 5. | Łożyska kół jezdnych | Smar Łt 42 | raz w roku |
| 6. | Powierzchnie cierne sprzęgieł kłowych | Smar Łt 43 | co 40 godz. pracy |
| 7. | Czyna przesuwu belki polowej na ramie | Smar Łt 43 | co 40 godz. pracy |
| 8. | Łożysko kółka linowego | Smar Łt43 | co 40 godz. pracy |
| 9. | Zatrzaski blokady ramion belki polowej | Smar Łt43 | co 100 godz. pracy |
| Tabela: Zużycie godzinowe paliwa i wydajność agregatów | ||
|---|---|---|
| Agregat | Zużycie godzinowe paliwa [litry/godzinę] | Wydajność [ha/godzinę] |
| I | 14 | 0,5 |
| II | 10 | 0,4 |
| III | 8 | 0,25 |
| IV | 7 | 0,2 |
| CHARAKTERYSTYKA TECHNICZNA | ||
|---|---|---|
| Lp. | Parametr | Symbol agregatu |
| 1 | Szerokość robocza agregatu [m] | 2,70 ; 3,10 ; 3,60 ; 4,05 4,50 ; 4,95 |
| 2 | Typ brony talerzowej (oznakowanie fabryczne) | SXP SXPL |
| 3 | Liczba zespołów talerzy | 4 |
| 4 | Liczba talerzy [szt.] | 24, 28, 32, 36 40, 44 |
| 5 | Ogumienie (oznaczenie opony) • ciśnienie [bar] | 11,5/80x15,3 14,0-65 |
| 6 | Ciągnik współpracujący | 90 – 155 KM 170 – 190 KM |
| 7 | Prędkość robocza agregatu [km/h] | do 10 |
| 8 | Prędkość transportowa [km/h] | do 25 |
| 9 | Prześwit transportowy [mm] | Powyżej 300 |
| 10 | Obsługa | 1 osoba |
