ELM.03Pytanie 1

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Sygnał MO w układzie przedstawionym na rysunku jest równy 1, gdy

A. S1 = 1 i S2 = 1

B. S1 = 0 i S2 = 1

C. S1 = 0 i S2 = 0

D. S1 = 1 i S2 = 0

ELM.03Pytanie 2

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości bardzo głębokiego otworu nieprzelotowego blisko dna w sposób przedstawiony na ilustracji?

A. Średnicówki czujnikowej.

B. Mikrometru wewnętrznego.

C. Głębokościomierza.

D. Wysokościomierza.

ELM.03Pytanie 3

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Elementy zespołów przeznaczone do montażu powinny być ułożone na stanowisku pracy zgodnie z

A. rozmiarem

B. formą

C. kolejnością montażu

D. poziomem skomplikowania

ELM.03Pytanie 4

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

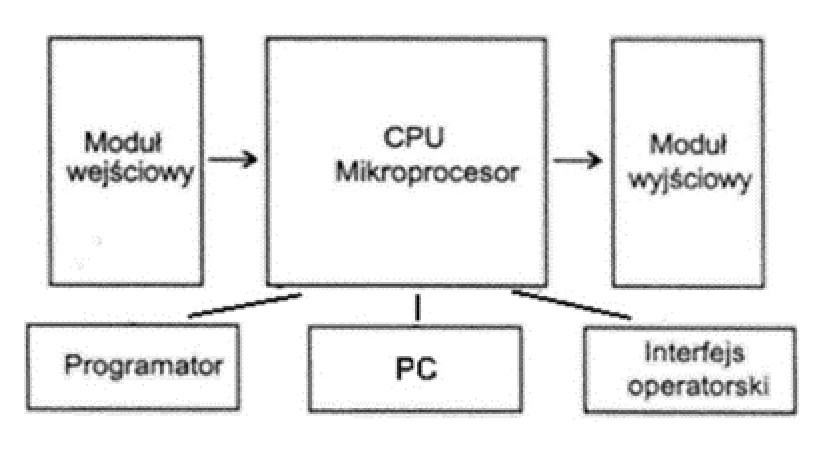

Na rysunku przedstawiono strukturę

Schemat blokowy z modułem wejściowym, CPU, modułem wyjściowym, programatorem, PC i interfejsem operatorskim

A. przemiennika częstotliwości.

B. regulatora PID.

C. falownika.

D. sterownika PLC.

ELM.03Pytanie 5

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jak można zmierzyć moc pobieraną przez urządzenie zasilane napięciem 24 V DC?

A. watomierzem w układzie Arona

B. mostkiem Thompsona

C. mostkiem Wheatstone'a

D. woltomierzem i amperomierzem

ELM.03Pytanie 6

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Urządzenie do pomiaru o zakresie od 0,1 do 10 m³/s to

A. miernik mętności

B. czujnik poziomu

C. przepływomierz

D. miernik prędkości

ELM.03Pytanie 7

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Napięcie składa się z dwóch elementów: zmiennej sinusoidalnej oraz stałej. Aby zmierzyć stałą część tego napięcia, można użyć oscyloskopu w trybie

A. DC

B. GND

C. ADD

D. AC

ELM.03Pytanie 8

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na którym rysunku przedstawiono zawór szybkiego spustu?

C.

D.

B.

A.

ELM.03Pytanie 9

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

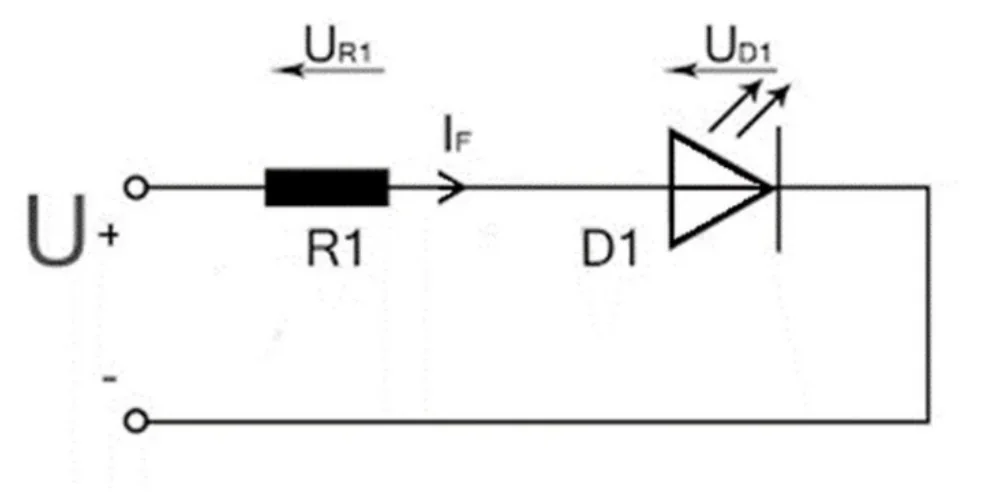

W urządzeniu mechatronicznym należy zamontować diodę sygnalizacyjną o napięciu i prądzie znamionowym U_D1 = 2 V i I_F = 0,1 A. Jaką wartość rezystancji powinien mieć połączony szeregowo z diodą rezystor, jeśli wiadomo, że układ diody i rezystora będzie zasilany ze źródła 24 V DC?

Schemat szeregowego połączenia rezystora R1 i diody D1 zasilanych napięciem U

A. 24 Ω

B. 220 Ω

C. 2200 Ω

D. 22 Ω

ELM.03Pytanie 10

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na ilustracji przedstawiono

A. transoptor szczelinowy.

B. mostek prostowniczy.

C. tranzystor unipolarny.

D. fotorezystor.

ELM.03Pytanie 11

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Wskaż jednostkę głównego parametru prądnicy tachometrycznej (stałej prądnicy)?

A. V/(obr./min)

B. Hz

C. obr./min

D. V

ELM.03Pytanie 12

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jak definiuje się natężenie przepływu Q cieczy w rurociągu?

A. stosunek objętości cieczy, która przechodzi przez przekrój do czasu, w jakim dokonuje się ten przepływ.

B. stosunek pola przekroju rurociągu do prędkości, z jaką ciecz przepływa.

C. iloczyn prędkości cieczy oraz czasu jej przepływu.

D. iloczyn ciśnienia cieczy oraz pola przekroju rurociągu.

ELM.03Pytanie 13

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Stal używana do wytwarzania zbiorników ciśnieniowych oznaczana jest w symbolu głównym literą

A. S

B. E

C. P

D. L

ELM.03Pytanie 14

Montaż, uruchamianie i konser…

Kategorie: Obróbka i techniki łączenia Bezpieczeństwo i BHP

W czasie eksploatacji urządzenia laserowego do cięcia metali zagrożenie zdrowia pracownika może wynikać między innymi z

A. emitowanego hałasu podczas obróbki.

B. zanieczyszczenia wdychanego powietrza oparami metalu.

C. odprysków drobin metalu.

D. zanieczyszczenia pyłem wdychanego powietrza.

ELM.03Pytanie 15

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

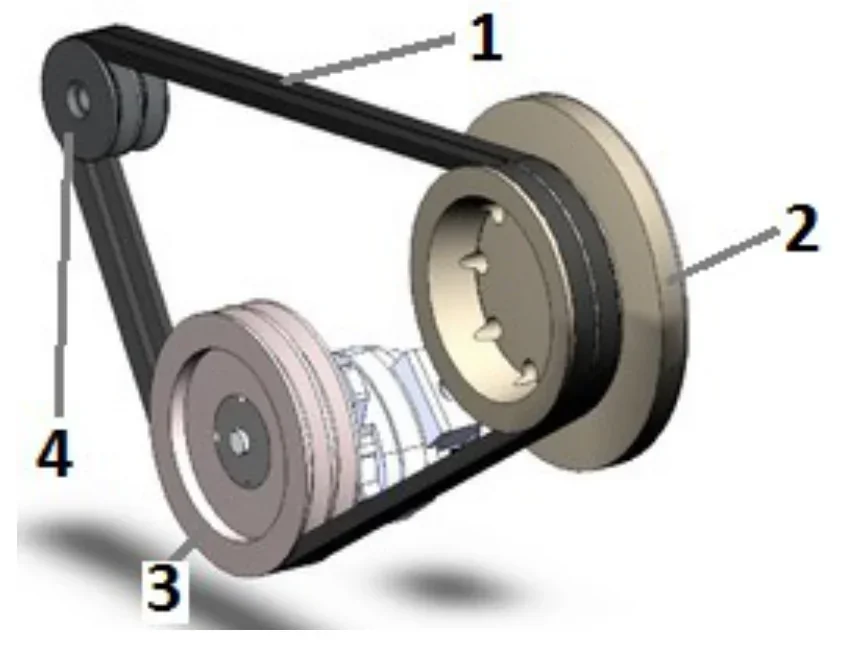

Cyfrą 1 na rysunku oznaczono

Rysunek napędu pasowego z kołami i pasem, z elementami oznaczonymi cyframi od 1 do 4

A. koło pasowe bierne.

B. cięgno.

C. koło pasowe czynne.

D. napinacz.

ELM.03Pytanie 16

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Ile wynosi rezystancja świecącej żarówki o napięciu znamionowym 230 V i mocy 100 W?

A. 460 Ω

B. 2,3 Ω

C. 23 kΩ

D. 529 Ω

ELM.03Pytanie 17

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Jaki rodzaj klucza należy zastosować do przykręcenia pokazanej na rysunku śruby?

Śruby z łbem stożkowym i wewnętrznym gniazdem sześciokątnym, wymagające klucza imbusowego.

A. Nasadowy.

B. Płaski.

C. Torx.

D. Imbusowy.

ELM.03Pytanie 18

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jaki rodzaj czujnika nadaje się do pomiaru poziomu bez kontaktu?

A. Czujnik hydrostatyczny

B. Czujnik pływakowy

C. Czujnik pojemnościowy

D. Czujnik ultradźwiękowy

ELM.03Pytanie 19

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Woltomierz działający w trybie AC pokazuje wartość napięcia elektrycznego

A. średnią

B. skuteczną

C. maksymalną

D. chwilową

ELM.03Pytanie 20

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Na rysunku przedstawiono wykres zależności sygnału wyjściowego od wielkości regulowanej (temperatury) regulatora

A. trójstanowego.

B. dwustanowego.

C. ciągłego.

D. impulsowego.

ELM.03Pytanie 21

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że

Pomiar rezystancji zestyku w Ω
przycisku zwiernego S1		przycisku rozwiernego S2
przed wciśnięciem przycisku	po wciśnięciu przycisku	przed wciśnięciem przycisku	po wciśnięciu przycisku
∞	∞	0	0

A. oba przyciski są sprawne.

B. przycisk S1 jest uszkodzony, przycisk S2 jest sprawny.

C. oba przyciski są uszkodzone.

D. przycisk S1 jest sprawny, przycisk S2 jest uszkodzony.

ELM.03Pytanie 22

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Demontaż przekładni pasowej zaczyna się od

A. demontażu wałów

B. zdemontowania koła pasowego o mniejszej średnicy

C. poluzowania naciągu pasów

D. zdemontowania koła pasowego o większej średnicy

ELM.03Pytanie 23

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Osoba pracująca z urządzeniami pneumatycznymi emitującymi głośny dźwięk jest narażona na

A. uszkodzenie skóry dłoni

B. porażenie prądem elektrycznym

C. uszkodzenie narządu słuchu

D. zmiany w układzie kostnym

ELM.03Pytanie 24

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia:
Zakres dopuszczalny	DC 20,4 ... 28,8 V
Przy sygnale „0"	maks. AC/DC 5 V
Przy sygnale „1"	min. AC/DC 12 V
Prąd wejściowy	2,5 mA
Wyjścia:
Rodzaj	4 przekaźnikowe
Prąd ciągły	10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 2,5 A

B. 3 A

C. 0,75 A

D. 10 A

ELM.03Pytanie 25

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Który typ oprogramowania należy zastosować do utworzenia wizualizacji procesu przedstawionego na rysunku?

A. CAQ

B. SCADA

C. CAD

D. CAM

ELM.03Pytanie 26

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Element przedstawiony na rysunku uzyskano w wyniku

A. walcowania.

B. toczenia.

C. frezowania.

D. tłoczenia.

ELM.03Pytanie 27

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jakie urządzenia oraz przyrządy pomiarowe są kluczowe do określenia parametrów filtrów pasmowych?

A. Częstościomierz i miernik uniwersalny

B. Generator fali stojącej oraz woltomierz

C. Generator i oscyloskop

D. Amperomierz i oscyloskop

ELM.03Pytanie 28

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

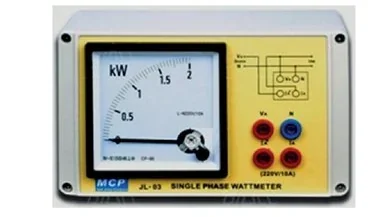

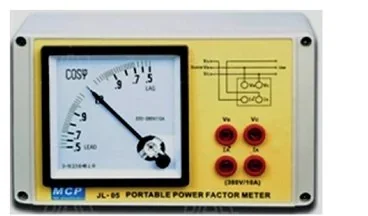

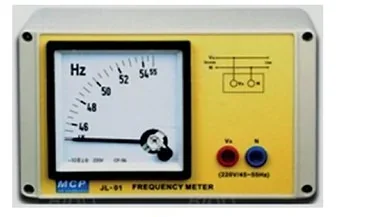

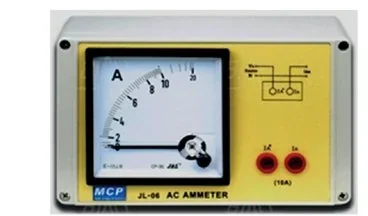

Który z przedstawionych na rysunkach przyrządów należy zastosować do pomiaru mocy czynnej pobieranej przez jednofazowe urządzenie mechatroniczne?

A.

C.

D.

B.

ELM.03Pytanie 29

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Kiedy należy dokonać wymiany filtrów standardowych w systemie przygotowania powietrza?

A. W trakcie przeglądu konserwacyjnego przeprowadzanym raz w roku lub kiedy spadek ciśnienia na filtrze przekroczy 0,5 bara

B. W trakcie przeglądu konserwacyjnego przeprowadzanego co pół roku

C. W trakcie przeglądu konserwacyjnego przeprowadzanego co miesiąc

D. W trakcie przeglądu konserwacyjnego przeprowadzanego co dwa lata i kiedy spadek ciśnienia na filtrze przekroczy 1 bar

ELM.03Pytanie 30

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Na podstawie tabeli z kodami paskowymi rezystorów określ rezystancję rezystora oznaczonego paskami w kolejności: pomarańczowy, niebieski, czarny.

kolor	1. cyfra	2. cyfra	mnożnik
czarny	0	0	10⁰
brązowy	1	1	10¹
czerwony	2	2	10²
pomarańczowy	3	3	10³
żółty	4	4	10⁴
zielony	5	5	10⁵
niebieski	6	6	10⁶
fioletowy	7	7	10⁷
szary	8	8	10⁸
biały	9	9	10⁹

A. 3600 Ω

B. 360 Ω

C. 36 000 Ω

D. 36 Ω

ELM.03Pytanie 31

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Ilustracja przedstawia łożysko

A. kulkowe.

B. walcowe.

C. przegubowe.

D. igiełkowe.

ELM.03Pytanie 32

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

A. tylko podciśnienia.

B. tylko nadciśnienia.

C. podciśnienia i nadciśnienia.

D. bezwzględnej wartości ciśnienia.

ELM.03Pytanie 33

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Który element powinien zostać wymieniony w podnośniku hydraulicznym, jeśli tłoczysko siłownika unosi się, a następnie samoistnie opada?

A. Zawór bezpieczeństwa

B. Sprężynę zaworu zwrotnego

C. Tłokowy pierścień uszczelniający

D. Filtr oleju

ELM.03Pytanie 34

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Radarowy czujnik wykorzystujący efekt Dopplera pozwala na określenie wartości

A. podciśnienia

B. prędkości

C. nadciśnienia

D. temperatury

ELM.03Pytanie 35

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.

Element 4.

Element 3.

Element 1.

Element 2.

ELM.03Pytanie 36

Montaż, uruchamianie i konser…

Kategorie: Montaż i demontaż Obróbka i techniki łączenia

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

A. Ścinanie.

B. Wiercenie.

C. Przecinanie.

D. Piłowanie.

ELM.03Pytanie 37

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Jaką funkcję realizuje bramka przedstawiona na rysunku?

A. EX-NOR

B. NOT

C. NOR

D. NAND

ELM.03Pytanie 38

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

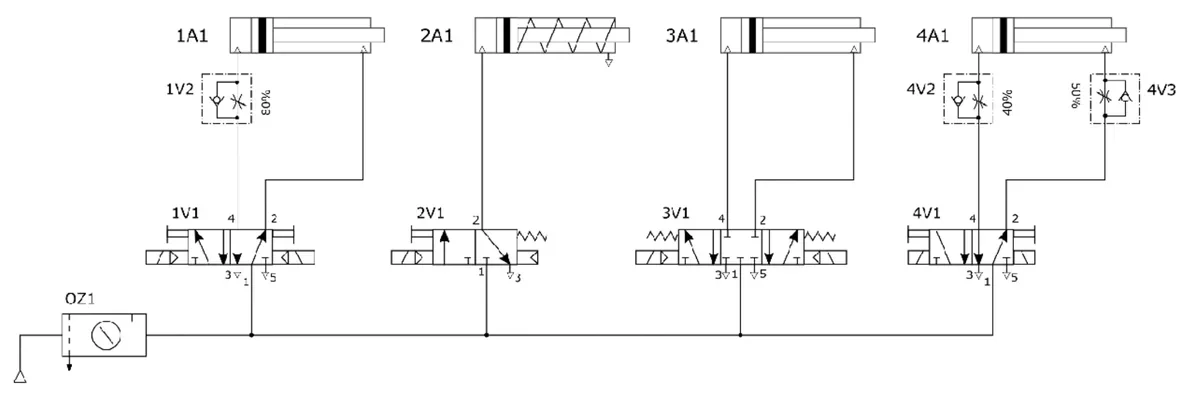

Zespół pneumatyczny został zmontowany według schematu przedstawionego na ilustracji. Działanie którego z siłowników nie może zostać sprawdzone poprzez sterowanie ręczne?

Schemat pneumatyczny czterech siłowników 1A1–4A1 z zaworami rozdzielającymi i dławiąco-zwrotnymi

A. Siłownika 4A1

B. Siłownika 3A1

C. Siłownika 2A1

D. Siłownika 1A1

ELM.03Pytanie 39

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Który symbol graficzny oznacza sterowanie ręczne dźwignią?

D.

A.

B.

C.

ELM.03Pytanie 40

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

A. Optyczną.

B. Dotykową.

C. Zbliżeniową.

D. Stroboskopową.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Sygnał MO w układzie przedstawionym na rysunku jest równy 1, gdy

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości bardzo głębokiego otworu nieprzelotowego blisko dna w sposób przedstawiony na ilustracji?

Elementy zespołów przeznaczone do montażu powinny być ułożone na stanowisku pracy zgodnie z

Na rysunku przedstawiono strukturę

Jak można zmierzyć moc pobieraną przez urządzenie zasilane napięciem 24 V DC?

Urządzenie do pomiaru o zakresie od 0,1 do 10 m3/s to

Napięcie składa się z dwóch elementów: zmiennej sinusoidalnej oraz stałej. Aby zmierzyć stałą część tego napięcia, można użyć oscyloskopu w trybie

Na którym rysunku przedstawiono zawór szybkiego spustu?

W urządzeniu mechatronicznym należy zamontować diodę sygnalizacyjną o napięciu i prądzie znamionowym UD1 = 2 V i IF = 0,1 A. Jaką wartość rezystancji powinien mieć połączony szeregowo z diodą rezystor, jeśli wiadomo, że układ diody i rezystora będzie zasilany ze źródła 24 V DC?

Na ilustracji przedstawiono

Wskaż jednostkę głównego parametru prądnicy tachometrycznej (stałej prądnicy)?

Jak definiuje się natężenie przepływu Q cieczy w rurociągu?

Stal używana do wytwarzania zbiorników ciśnieniowych oznaczana jest w symbolu głównym literą

W czasie eksploatacji urządzenia laserowego do cięcia metali zagrożenie zdrowia pracownika może wynikać między innymi z

Cyfrą 1 na rysunku oznaczono

Ile wynosi rezystancja świecącej żarówki o napięciu znamionowym 230 V i mocy 100 W?

Jaki rodzaj klucza należy zastosować do przykręcenia pokazanej na rysunku śruby?

Jaki rodzaj czujnika nadaje się do pomiaru poziomu bez kontaktu?

Woltomierz działający w trybie AC pokazuje wartość napięcia elektrycznego

Na rysunku przedstawiono wykres zależności sygnału wyjściowego od wielkości regulowanej (temperatury) regulatora

Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że

Demontaż przekładni pasowej zaczyna się od

Osoba pracująca z urządzeniami pneumatycznymi emitującymi głośny dźwięk jest narażona na

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Który typ oprogramowania należy zastosować do utworzenia wizualizacji procesu przedstawionego na rysunku?

Element przedstawiony na rysunku uzyskano w wyniku

Jakie urządzenia oraz przyrządy pomiarowe są kluczowe do określenia parametrów filtrów pasmowych?

Który z przedstawionych na rysunkach przyrządów należy zastosować do pomiaru mocy czynnej pobieranej przez jednofazowe urządzenie mechatroniczne?

Kiedy należy dokonać wymiany filtrów standardowych w systemie przygotowania powietrza?

Na podstawie tabeli z kodami paskowymi rezystorów określ rezystancję rezystora oznaczonego paskami w kolejności: pomarańczowy, niebieski, czarny.

Ilustracja przedstawia łożysko

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

Który element powinien zostać wymieniony w podnośniku hydraulicznym, jeśli tłoczysko siłownika unosi się, a następnie samoistnie opada?

Radarowy czujnik wykorzystujący efekt Dopplera pozwala na określenie wartości

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

Jaką funkcję realizuje bramka przedstawiona na rysunku?

Zespół pneumatyczny został zmontowany według schematu przedstawionego na ilustracji. Działanie którego z siłowników nie może zostać sprawdzone poprzez sterowanie ręczne?

Który symbol graficzny oznacza sterowanie ręczne dźwignią?

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

Urządzenie do pomiaru o zakresie od 0,1 do 10 m³/s to
