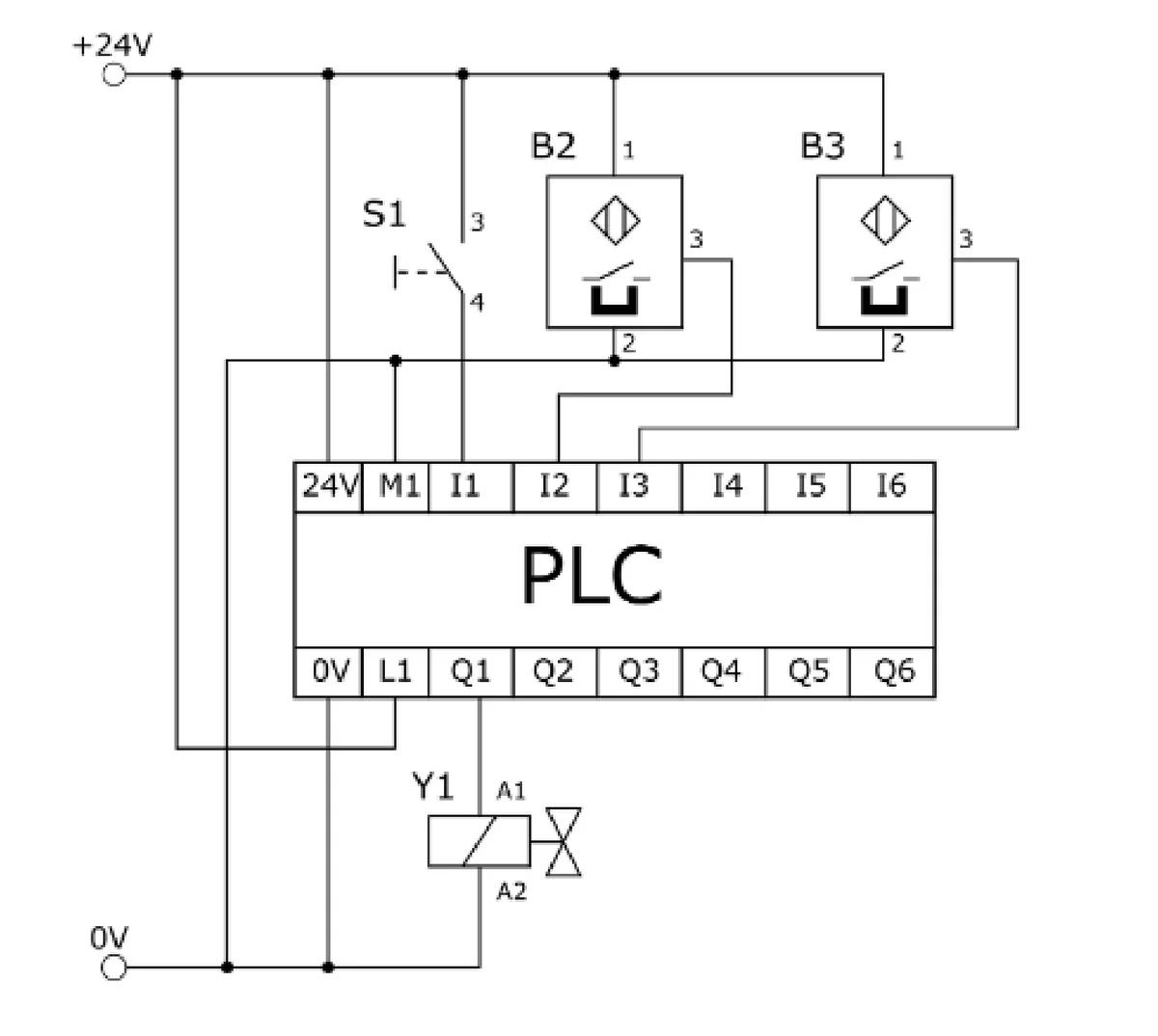

Zgodnie ze schematem układu sterowania przedstawionym na rysunku, w układzie należy zastosować dwa czujniki
A. magnetyczne NC.
B. indukcyjne NC.
C. indukcyjne NO.
D. magnetyczne NO.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz EE.02-SG-22.06).
Odpowiedź "magnetyczne NO" jest poprawna, ponieważ zgodnie z analizą schematu układu sterowania, czujniki B2 i B3 są typu normalnie otwarte (NO), co oznacza, że w stanie spoczynku obwód jest otwarty i zamyka się dopiero po wykryciu obecności obiektu. Czujniki magnetyczne NO znajdują zastosowanie w różnych aplikacjach, takich jak systemy zabezpieczeń, automatyka budynkowa czy przemysłowe systemy kontrolne. Przykładem może być zastosowanie w drzwiach automatycznych, gdzie czujnik wykrywa zbliżającego się użytkownika i otwiera drzwi. W branży automatyki ważne jest stosowanie odpowiednich czujników, które zapewniają niezawodność działania. Wybór czujników zgodnych z wymaganiami norm, takich jak IEC 60947, umożliwia zastosowanie najlepszych praktyk w zakresie bezpieczeństwa i efektywności operacyjnej. Dodatkowo, dobrze zaprojektowane układy sterowania z wykorzystaniem czujników NO przyczyniają się do zmniejszenia awaryjności i zwiększenia wydajności systemów. Znajomość różnych typów czujników oraz ich właściwości jest kluczowa dla inżynierów zajmujących się automatyką.
Wybór czujników do układów sterowania wymaga głębszego zrozumienia ich funkcji i zasad działania. Odpowiedzi "indukcyjne NO", "magnetyczne NC" oraz "indukcyjne NC" nie są odpowiednie w kontekście wymogów układu przedstawionego w pytaniu. Czujniki indukcyjne NO działają na zasadzie wykrywania zmian pola elektromagnetycznego, co może być przydatne w aplikacjach związanych z metalowymi obiektami, jednakże w omawianym przypadku, układ wymaga czujników, które zareagują na obecność obiektów w sposób magnetyczny. Użycie czujników magnetycznych NC (normalnie zamkniętych) również nie jest odpowiednie. Te czujniki, w przeciwieństwie do NO, w stanie spoczynku są zamknięte, co oznacza, że w przypadku braku obiektu w polu działania, obwód jest zamknięty. To prowadzi do fałszywych sygnałów w układzie, ponieważ nie spełniają one wymagań układu sterowania, w którym wymagane jest, aby czujnik był otwarty w stanie spoczynku. Wybór niewłaściwego typu czujnika może prowadzić do awarii systemu, co w kontekście aplikacji przemysłowych może powodować poważne konsekwencje, takie jak przestoje w produkcji czy uszkodzenia sprzętu. Właściwe zrozumienie typów czujników oraz ich zastosowań w praktyce jest kluczowe dla efektywnego projektowania układów automatyki oraz zapewnienia ich niezawodności.
