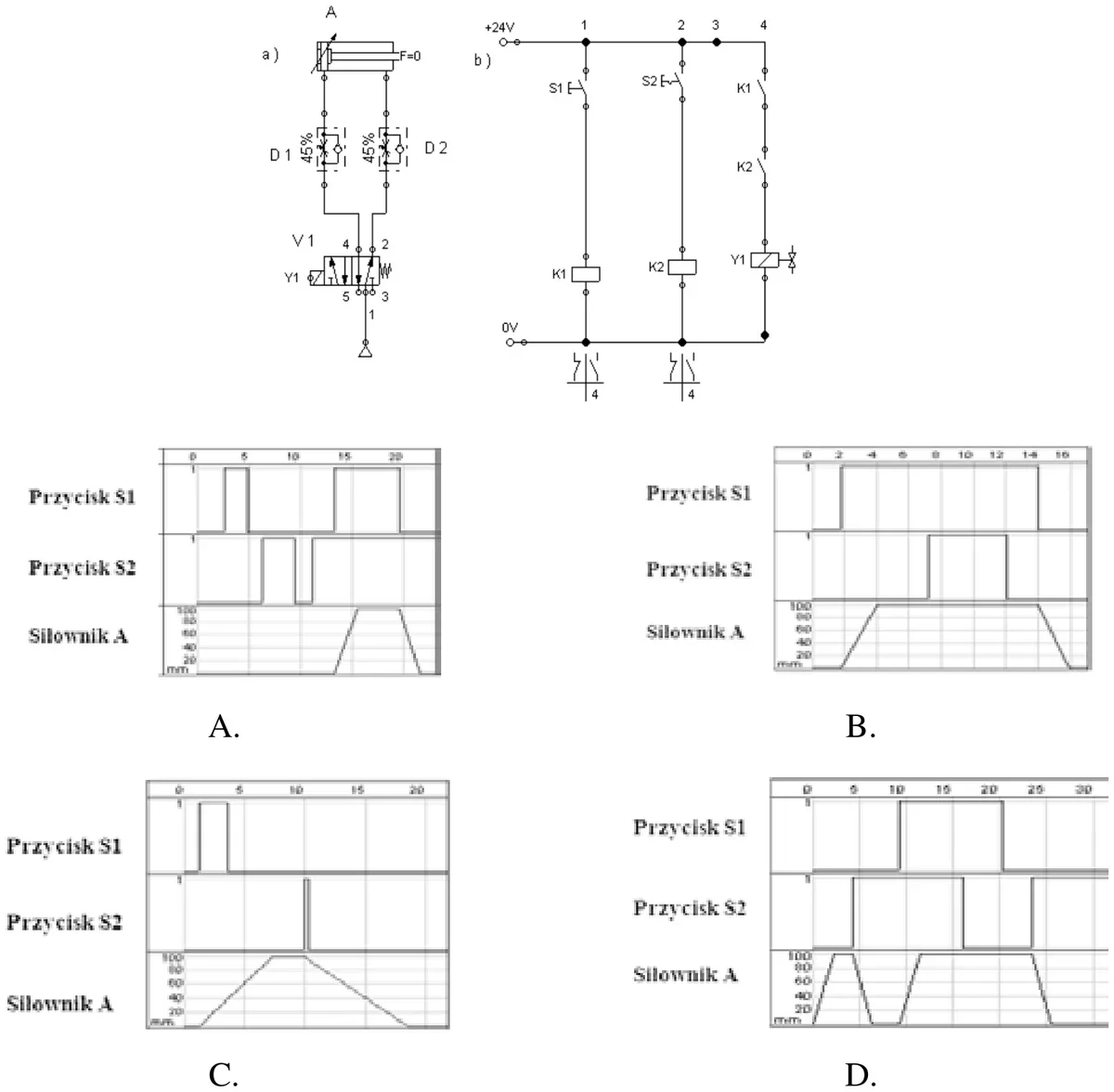

Wskaż diagram czasowy odpowiadający przedstawionemu na schemacie układowi elektropneumatycznemu.
B.
A.
D.
C.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.03-X-14.05).
Odpowiedź A jest właściwa, bo ten diagram czasowy najlepiej odtwarza zależność między sygnałami elektrycznymi a ruchem elementów pneumatycznych w pokazanym układzie elektropneumatycznym. W takim zadaniu nie patrzy się tylko na to, który siłownik wysuwa się jako pierwszy, ale też na kolejność załączania cewek elektrozaworów, stan czujników krańcowych oraz momenty przełączenia rozdzielacza. Diagram A zachowuje logiczną sekwencję: sygnał sterujący powoduje zadziałanie odpowiedniej cewki, zawór zmienia położenie, a dopiero potem siłownik wykonuje ruch i osiąga pozycję krańcową potwierdzoną czujnikiem. To jest bardzo ważne, bo w praktyce pneumatyka nie działa natychmiastowo - występuje czas napełniania komory siłownika, opory przepływu, bezwładność tłoczyska i opóźnienia czujników. Moim zdaniem właśnie takie czytanie diagramu jest najpewniejsze: najpierw analizujesz schemat według symboli zgodnych z ISO 1219, potem sprawdzasz sygnały elektryczne i dopiero na końcu porównujesz przebiegi czasowe. W automatyce przemysłowej podobnie sprawdza się cykle pracy manipulatorów, podajników, zacisków czy wypychaczy. Dobra praktyka jest taka, żeby każda zmiana położenia elementu wykonawczego miała swoją przyczynę w sygnale sterującym i swoje potwierdzenie w czujniku położenia. W diagramie A ta zależność jest zachowana, dlatego odpowiada przedstawionemu układowi.
Przy wyborze innego diagramu najczęściej pojawia się ten sam błąd: patrzy się tylko na końcowy efekt ruchu siłownika, a pomija się logikę sterowania elektropneumatycznego. W układach tego typu kolejność zdarzeń jest kluczowa. Najpierw musi pojawić się sygnał elektryczny, na przykład z przycisku, przekaźnika, sterownika PLC albo czujnika krańcowego. Dopiero potem załącza się cewka elektrozaworu, rozdzielacz zmienia położenie i powietrze pod ciśnieniem trafia do odpowiedniej komory siłownika. Jeśli diagram pokazuje ruch tłoczyska przed zadziałaniem cewki, zanik sygnału w złym momencie albo jednoczesne stany, które w rzeczywistym układzie wzajemnie się wykluczają, to nie pasuje do schematu. Częsty błąd to też traktowanie czujnika krańcowego jak elementu, który wymusza ruch, a nie jak elementu, który tylko potwierdza osiągnięcie położenia i może uruchomić następny krok sekwencji. Z mojego doświadczenia wynika, że warto sobie rozpisać cykl pracy na proste zdania: co uruchamia cewkę, co robi zawór, gdzie przesuwa się tłoczysko, który czujnik zostaje wciśnięty i jaki sygnał pojawia się potem. Wtedy widać, że nie każdy wykres z podobnym kształtem jest poprawny. Diagramy niezgodne ze schematem zwykle odwracają kolejność wysuwu i powrotu, nie uwzględniają podtrzymania sygnału albo zakładają natychmiastowe przełączenie bez logicznego warunku. W rzeczywistych maszynach byłoby to ryzykowne, bo mogłoby prowadzić do kolizji elementów, błędnego zacisku detalu albo zatrzymania cyklu. Dlatego w analizie takich zadań trzeba trzymać się zasady: sygnał sterujący → przełączenie zaworu → ruch siłownika → potwierdzenie położenia.
