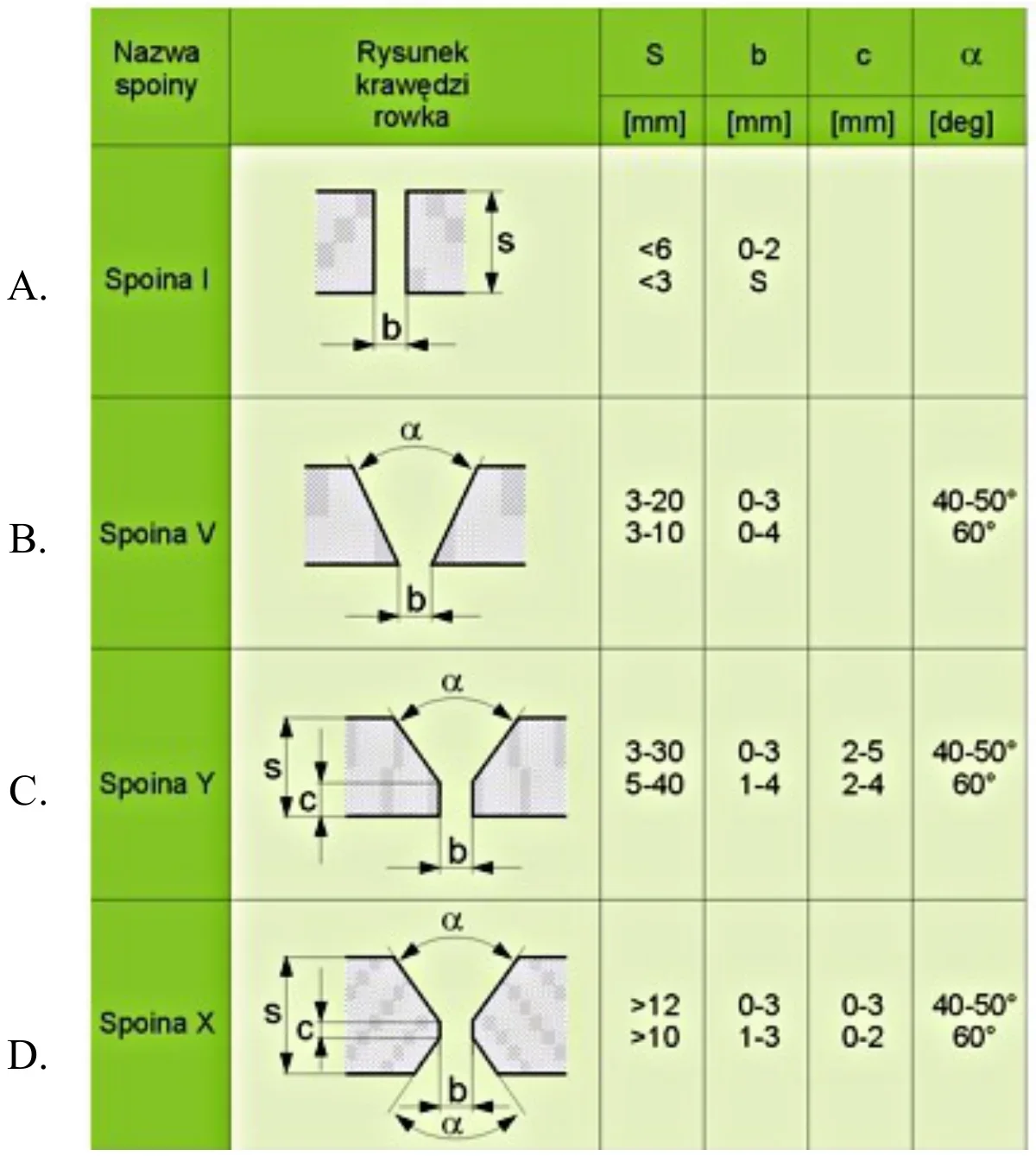

Na podstawie przedstawionej tabeli określ, którą spoinę należy wykonać w celu połączenia czołowego dwóch blach o grubości 2 mm każda.
C.
B.
D.
A.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.03-X-17.06).
Spoina I (odpowiedź A) jest właściwym wyborem do połączenia czołowego dwóch blach o grubości 2 mm, gdyż zgodnie z normami spawalniczymi, spoiny o nominalnej grubości poniżej 3 mm mogą być łączone bez przygotowania krawędzi. Taki sposób połączenia jest zalecany w przypadku materiałów o małej grubości, co pozwala na zachowanie ich integralności i minimalizację odkształceń podczas procesu spawania. W praktyce, spoiny tego typu są często stosowane w konstrukcjach stalowych, w produkcie wykorzystywanym w branży motoryzacyjnej oraz w elementach konstrukcyjnych, gdzie waga i wytrzymałość mają kluczowe znaczenie. Dodatkowo, zgodnie z dobrymi praktykami, przed przystąpieniem do spawania należy przeprowadzić odpowiednie analizy materiałowe i mechaniczne, aby upewnić się, że wybrana metoda będzie dostosowana do specyfikacji danego projektu. Na koniec, znajomość tabeli spawalniczej to kluczowy element w procesie doboru odpowiednich spoin, co ułatwia nie tylko pracę spawaczy, ale także inżynierów odpowiedzialnych za przygotowanie dokumentacji technicznej.
Wybór spoiny innej niż A na pewno niesie ze sobą pewne ryzyko, które powinno być uwzględnione w każdym procesie technologicznym. W kontekście połączenia czołowego blach o grubości 2 mm, odpowiedzi B, C i D mogą wydawać się atrakcyjne, jednak nie spełniają one podstawowych wymogów technicznych. Spoina o większych wymaganiach dotyczących przygotowania krawędzi, jak w przypadku odpowiedzi B, może prowadzić do niepotrzebnych komplikacji oraz zwiększenia kosztów produkcji, co jest sprzeczne z ideą efektywności i optymalizacji procesów. Z kolei odpowiedzi C i D, które mogą sugerować stosowanie innych typów spoin, są nieodpowiednie z powodu wysokich wymagań dotyczących grubości materiałów, które przewidują, że blachy powinny mieć większą grubość dla osiągnięcia odpowiednich właściwości spoiny. Te błędne koncepcje mogą wynikać z braku zrozumienia, jakie standardy i normy obowiązują w branży spawalniczej. Nieadekwatny dobór spoiny do grubości materiału może prowadzić do problemów z wytrzymałością połączenia, a także do nieprzewidzianych uszkodzeń w trakcie eksploatacji. Innym typowym błędem myślowym jest zakładanie, że wszystkie spoiny są uniwersalne i można je zastosować w każdej sytuacji, co jest absolutnie mylne. Właściwy dobór spoiny jest kluczowy dla zapewnienia trwałości i bezpieczeństwa konstrukcji, dlatego też warto zawsze kierować się podanymi normami oraz tabelami spawalniczymi.
