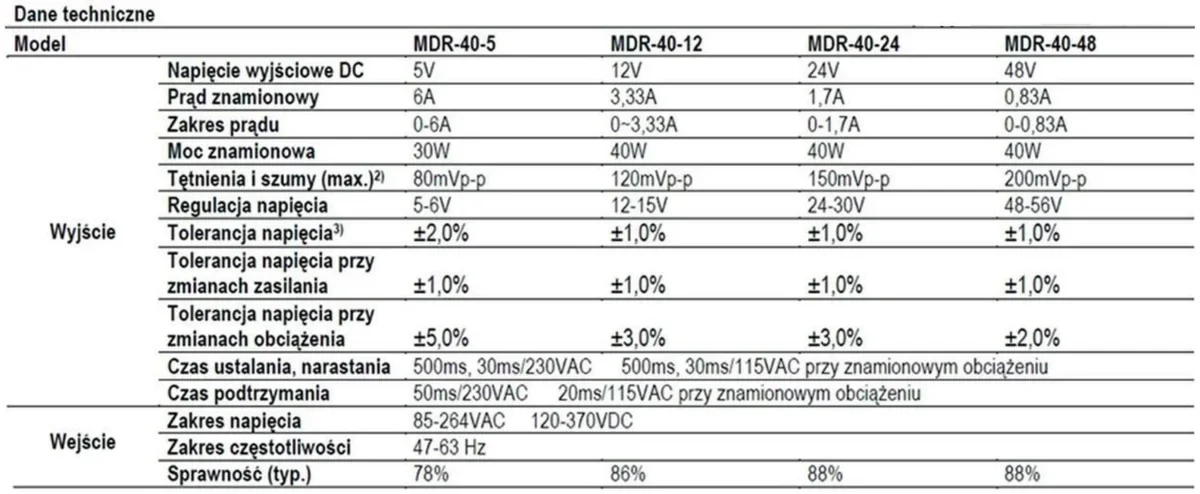

Na podstawie zamieszczonych danych technicznych wybierz model zasilacza do układu elektropneumatycznego w którym cewki elektrozaworów przystosowane są do zasilania napięciem stałym o wartości 24 V.
A. MDR-40-5
B. MDR-40-48
C. MDR-40-24
D. MDR-40-12
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.03-X-17.01).
Wybranie modelu MDR-40-24 jako zasilacza dla układu elektropneumatycznego z cewkami elektrozaworów przystosowanymi do napięcia 24 V jest poprawne z kilku powodów. Przede wszystkim, model ten dostarcza napięcie wyjściowe DC o wartości 24 V, co jest zgodne z wymaganiami technicznymi opisanymi w pytaniu. Użycie zasilacza odpowiedniego do specyfikacji układu jest kluczowe dla zapewnienia jego prawidłowego działania oraz bezpieczeństwa. W praktyce, odpowiedni dobór zasilacza wpływa na stabilność i efektywność funkcjonowania całego systemu pneumatycznego, co jest niezbędne w aplikacjach przemysłowych. Na przykład, w automatyzacji procesów produkcyjnych, gdzie precyzyjne sterowanie zaworami jest kluczowe, zasilacz musi być w stanie dostarczyć odpowiednie napięcie, aby cewki mogły działać optymalnie. W branży elektrotechniki standardy, takie jak IEC 61558, podkreślają znaczenie doboru komponentów zgodnych z wymaganiami aplikacji, co w tym przypadku potwierdza wybór modelu MDR-40-24.
Wybór zasilacza z innej grupy napięciowej, takiej jak MDR-40-48, MDR-40-12 czy MDR-40-5, może prowadzić do poważnych konsekwencji w funkcjonowaniu układu elektropneumatycznego. Zasilacze te nie dostarczają odpowiedniego napięcia 24 V, co jest fundamentalnym wymaganiem dla cewki elektrozaworów. Na przykład, zasilacz MDR-40-48 dostarcza napięcie wyższe, co może prowadzić do uszkodzenia cewki ze względu na przeciążenie. Z kolei zasilacz MDR-40-12 i MDR-40-5 dostarczają napięcia zbyt niskiego, co skutkuje niewłaściwym działaniem zaworów, a w skrajnych przypadkach może uniemożliwić ich otwarcie lub zamknięcie. Niekiedy dobór niewłaściwego napięcia wynika z błędnych założeń dotyczących napięcia roboczego urządzeń, co może prowadzić do zjawiska znanego jako „niedobór mocy”, skutkującego niestabilnością całego systemu. W kontekście branżowym, odpowiedni dobór napięcia jest zgodny z zasadami bezpieczeństwa elektrycznego, które mają na celu minimalizację ryzyka uszkodzeń i awarii. Dlatego kluczowe jest, aby zawsze weryfikować specyfikacje techniczne cewki i porównywać je z parametrami zasilacza przed podjęciem decyzji.
