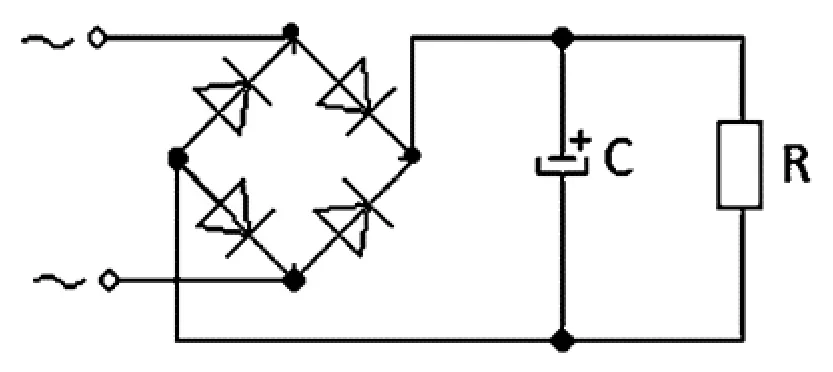

Jaką funkcję w układzie, którego schemat przedstawiono na rysunku, pełni element oznaczony literą C?
A. Odbiornika.
B. Filtru dolnoprzepustowego.
C. Stabilizatora napięcia.
D. Prostownika.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.04-X-18.01).
Element oznaczony literą C w przedstawionym schemacie to kondensator, który pełni kluczową rolę jako filtr dolnoprzepustowy. Jego głównym zadaniem jest wygładzanie pulsacji napięcia stałego, które pochodzi z mostka prostowniczego. W praktyce, kondensatory są powszechnie stosowane w zasilaczach, gdzie ich właściwości magazynowania energii pozwalają na stabilizację napięcia na wyjściu. Gdy napięcie z mostka prostowniczego wzrasta, kondensator ładuje się, a w chwilach, gdy napięcie spada, oddaje zgromadzoną energię. Dzięki temu, na odbiorniku R uzyskujemy bardziej stabilne i jednorodne napięcie, co jest istotne dla poprawnego działania urządzeń elektronicznych. W kontekście standardów branżowych, dobór odpowiednich kondensatorów do filtracji napięcia powinien uwzględniać parametry takie jak pojemność, napięcie robocze oraz impedancję, co przyczynia się do efektywności systemu zasilania oraz minimalizacji szumów i tętnień, które mogą wpływać na jakość sygnału w aplikacjach audio lub komunikacyjnych.
Właściwości elementu oznaczonego literą C są źródłem wielu nieporozumień, które mogą prowadzić do błędnych koncepcji. Odpowiedzi takie jak stabilizator napięcia, prostownik czy odbiornik ignorują fundamentalną rolę kondensatora w obwodach elektrycznych. Stabilizatory napięcia działają na zupełnie innych zasadach, często wykorzystując aktywne elementy, takie jak tranzystory, aby utrzymać stałe napięcie wyjściowe niezależnie od zmian napięcia wejściowego. Kondensator natomiast nie ma zdolności regulacyjnych, a jego podstawową funkcją jest magazynowanie energii i wygładzanie napięcia, co jest charakterystyczne dla filtrów dolnoprzepustowych. Prostowniki, z drugiej strony, przekształcają prąd zmienny w prąd stały, co jest procesem niezwiązanym z funkcją kondensatora w danym schemacie. Odpowiedź sugerująca, że element C mógłby być odbiornikiem, jest również mylna, ponieważ odbiorniki wymagają zasilania z już przetworzonego i stabilizowanego napięcia. Typowe błędy myślowe obejmują mylenie roli pasywnych i aktywnych elementów w obwodzie oraz niepoprawne postrzeganie kondensatora jako elementu, który może stabilizować napięcie bez dodatkowego wsparcia ze strony aktywnych komponentów. Zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania układów elektronicznych i efektywnego wykorzystania komponentów w zależności od ich właściwości.
