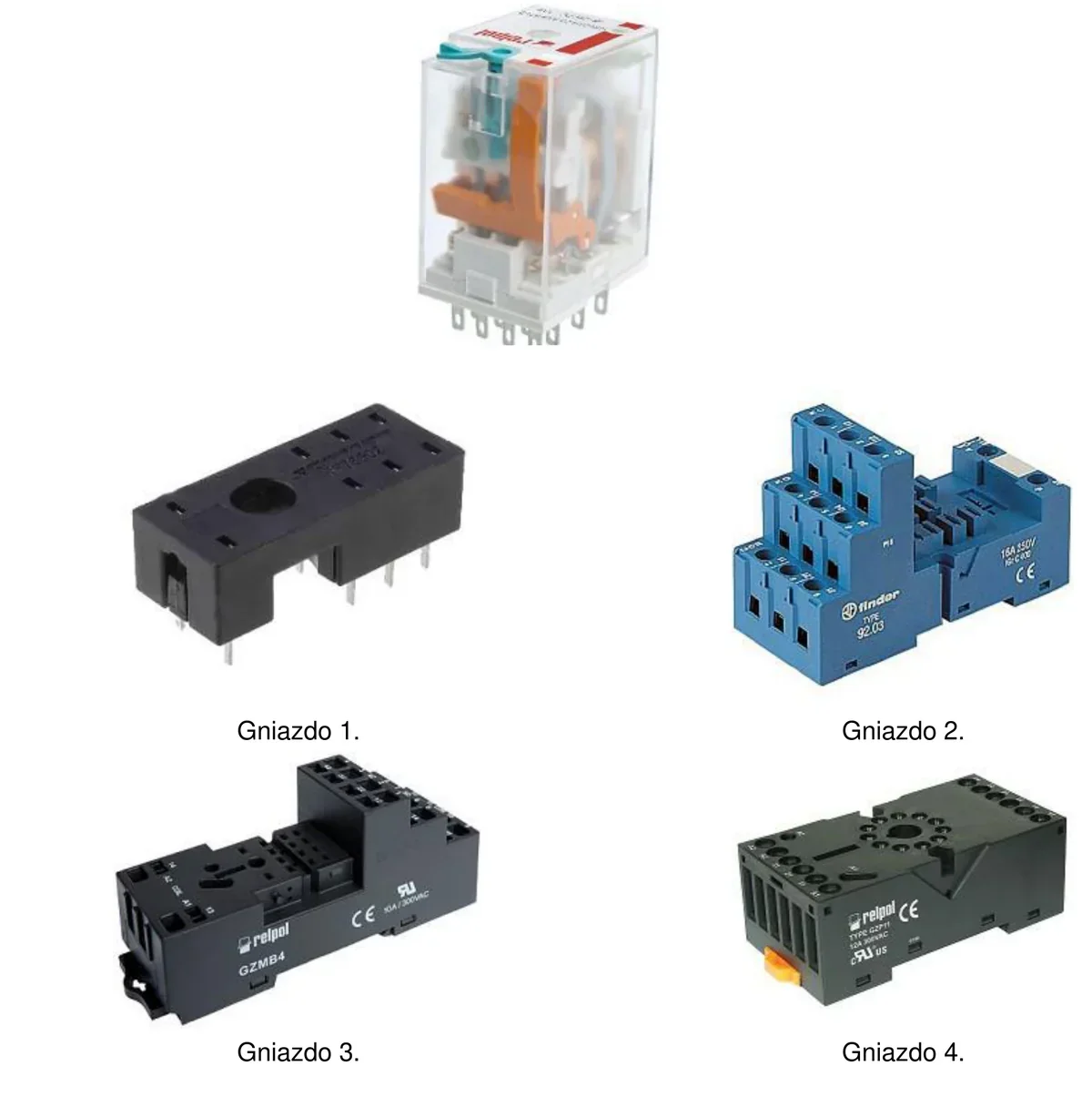

Na szynie TH35 trzeba zamontować przedstawiony na ilustracji przekaźnik o 4 zestykach przełącznych. Które gniazdo można zastosować do tego montażu?
Gniazdo 2.
Gniazdo 3.
Gniazdo 1.
Gniazdo 4.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.02-SG-23.01).
Gniazdo 3 jest odpowiednie do montażu przekaźnika o 14 pinach, zgodnie z jego specyfikacją techniczną. W przypadku przekaźników, kluczowe jest, aby liczba pinów w gnieździe zgadzała się z liczbą pinów w urządzeniu. Gniazdo 3, które jest zaprojektowane do obsługi przekaźników o takiej liczbie pinów, zapewnia właściwe połączenie elektryczne i mechaniczne. Ponadto, stosowanie odpowiednich gniazd do przekaźników jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności systemu. W obszarze automatyki budowlanej oraz przemysłowej, zastosowanie właściwych komponentów jest zgodne z normami IEC 60947, które określają wymagania dla urządzeń elektrycznych oraz ich komponentów. Niewłaściwe gniazdo może prowadzić do uszkodzenia przekaźnika lub jego niewłaściwego działania, co w konsekwencji może spowodować awarie systemu. Dlatego tak ważne jest, aby dobierać komponenty zgodnie z ich specyfikacjami.
Wybór gniazda innego niż gniazdo 3 może wynikać z niepełnego zrozumienia specyfikacji przekaźników i gniazd. Przekaźniki mają ściśle określoną liczbę pinów, co determinuję ich kompatybilność z gniazdami. Gniazda 1, 2 i 4 nie są dostosowane do przekaźnika o 14 pinach, co oznacza, że użycie jednego z nich skutkowałoby problemami z połączeniem. Użytkownicy mogą myśleć, że gniazda te będą działały, bazując na ogólnym założeniu, że wszystkie gniazda są uniwersalne. To jest błędne rozumowanie, które często prowadzi do awarii systemów. Niezgodność w liczbie pinów pomiędzy gniazdem a przekaźnikiem może prowadzić do zwarcia, uszkodzenia komponentów, a nawet ryzyka pożaru. Ponadto, stosowanie niewłaściwych gniazd łamie zasady bezpieczeństwa i normy branżowe, co może generować dodatkowe koszty związane z naprawą uszkodzeń. W praktyce, każdy element w systemie automatyki powinien być starannie dopasowany, co nie tylko zapewnia efektywność, ale również długowieczność całego systemu. Dlatego tak istotne jest, aby przed dokonaniem wyboru komponentów dokładnie zapoznać się z ich specyfikacjami oraz wymaganiami technicznymi.
