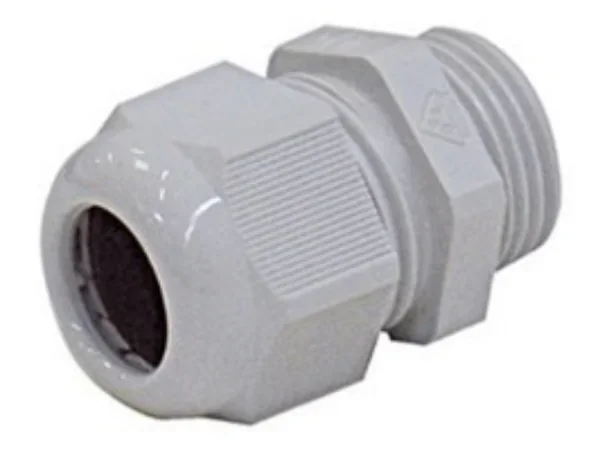

Który element został przedstawiony na rysunku?
A. Przepust kablowy.
B. Izolator termokurczliwy.
C. Złączka skrętna.
D. Łącznik śrubowy.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.04-X-18.01).
Przepust kablowy to specjalistyczny element stosowany w instalacjach elektrycznych, który umożliwia przeprowadzanie kabli przez różne przegrody, takie jak ściany, podłogi czy panele. Jego główną funkcją jest ochrona kabli przed uszkodzeniami mechanicznymi oraz wpływem niekorzystnych warunków zewnętrznych, co jest kluczowe dla zapewnienia bezpieczeństwa i trwałości instalacji. Na zdjęciu widoczny jest element z zewnętrznym gwintem oraz nakrętką, co typowe dla przepustów kablowych. Przykładem zastosowania przepustu kablowego mogą być instalacje w budynkach mieszkalnych, przemysłowych czy biurowych, gdzie kable muszą być prowadzone przez ściany bez ryzyka ich uszkodzenia. Stosowanie odpowiednich przepustów kablowych jest zgodne z normami branżowymi, takimi jak PN-EN 60529, które regulują kwestie ochrony przed wnikaniem ciał obcych i wilgoci. Odpowiednie dobranie elementów do instalacji kablowych wpływa na ich niezawodność, dlatego warto zwracać uwagę na jakość i właściwości materiałowe używanych przepustów.
Wybór niepoprawnej odpowiedzi wskazuje na pewne nieporozumienia dotyczące właściwego zastosowania elementów w instalacjach elektrycznych. Łącznik śrubowy, choć istotny w łączeniu mechanicznych elementów, nie jest przeznaczony do prowadzenia kabli przez przegrody. Jego główną rolą jest zapewnienie stabilnego połączenia między dwoma lub większą ilością elementów, co czyni go nieodpowiednim w kontekście ochrony i prowadzenia kabli. Złączka skrętna, z kolei, jest używana do łączenia przewodów elektrycznych, ale nie ma właściwości ochronnych, jakie oferuje przepust kablowy, co sprawia, że nie nadaje się do przeprowadzania kabli przez ściany. Izolator termokurczliwy jest stosowany w celu izolacji i zabezpieczenia połączeń elektrycznych, jednak nie jest zaprojektowany do funkcji przepustów kablowych. Prowadzi to do niewłaściwego wnioskowania, które może wynikać z braku zrozumienia różnic w przeznaczeniu poszczególnych komponentów instalacji. W kontekście bezpieczeństwa elektrycznego, niewłaściwe zastosowanie tych elementów może prowadzić do uszkodzenia instalacji oraz zagrożeń dla użytkowników. Zrozumienie funkcji i zastosowania każdego z wymienionych elementów jest kluczowe dla zapewnienia efektywnej i bezpiecznej pracy systemów elektrycznych.
