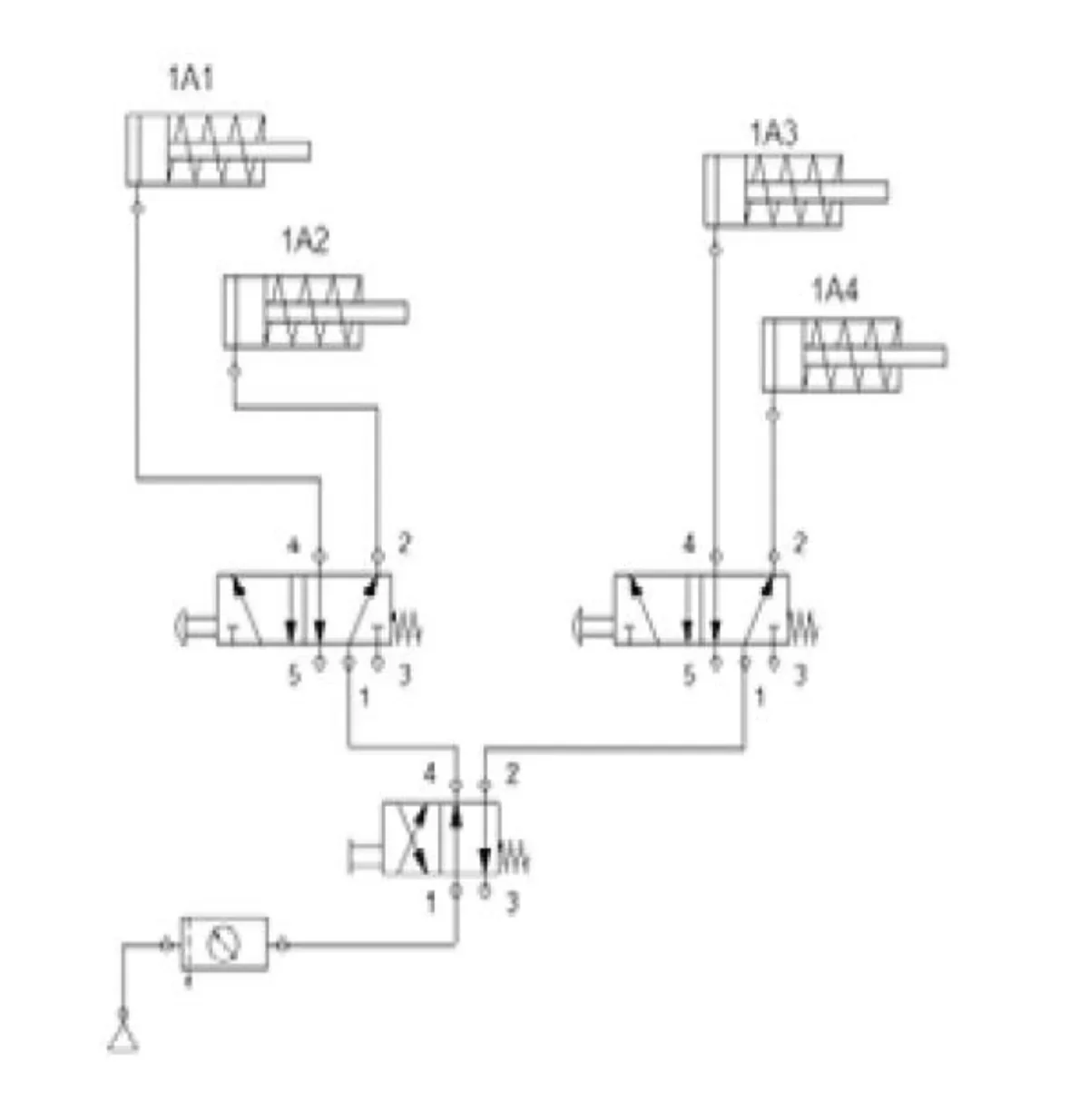

W układzie pneumatycznym przedstawionym na ilustracji po włączeniu zasilania jako pierwszy wysunie się siłownik oznaczony symbolem
A. 1A2
B. 1A3
C. 1A1
D. 1A4
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.02-SG-23.01).
Odpowiedź 1A2 jest jak najbardziej na miejscu. W tym układzie pneumatycznym, gdy tylko włączysz zasilanie, powietrze wędruje prosto do siłownika oznaczonego jako 1A2. Zawór sterujący pozwala na przepływ powietrza do tego właśnie siłownika, co sprawia, że od razu się wysuwa. To jest zgodne z tym, co powinno być w dobrze zaprojektowanych układach pneumatycznych. Ważne jest, żeby siłowniki szybko reagowały na sygnały sterujące. Jak się pewnie domyślasz, to jest szczególnie ważne w przemyśle, gdzie szybka reakcja ma ogromne znaczenie dla wydajności całego systemu. Dobre zaprojektowanie układów może naprawdę poprawić działanie maszyn. Przykład? Automatyzacja w produkcji, gdzie odpowiednie układy kontrolują ruchy różnych elementów, co pozwala na lepszą efektywność i niższe koszty.
Wybór odpowiedzi 1A4, 1A3 czy 1A1 może wskazywać na kilka błędnych myśli, które są dosyć powszechne przy analizie układów pneumatycznych. Zrozumienie, jak działają zawory i siłowniki, to kluczowa sprawa. Odpowiedzi 1A4 i 1A3 mogą być mylone, bo źle zakładamy, że inny siłownik powinien działać jako pierwszy. Na przykład, siłownik 1A4 bywa mylony z tym pierwszym, ale to przez jego miejsce w układzie. Gdy nie rozumiesz, jak działają zawory, łatwo pomylić się myśląc, że powietrze poleci do tych siłowników, a to nie jest prawda, bo zawory są zamknięte. Natomiast wybór 1A1 często polega na błędnym przekonaniu, że to siłownik z najniższym numerem powinien działać jako pierwszy. W rzeczywistości to nie tylko numery siłowników mają znaczenie, ale też ich połączenie z zaworami, które sterują przepływem powietrza. Dlatego przy analizie schematów warto zwracać uwagę na ustawienia zaworów, bo łatwo wtedy uniknąć nieporozumień co do kolejności aktywacji siłowników.
