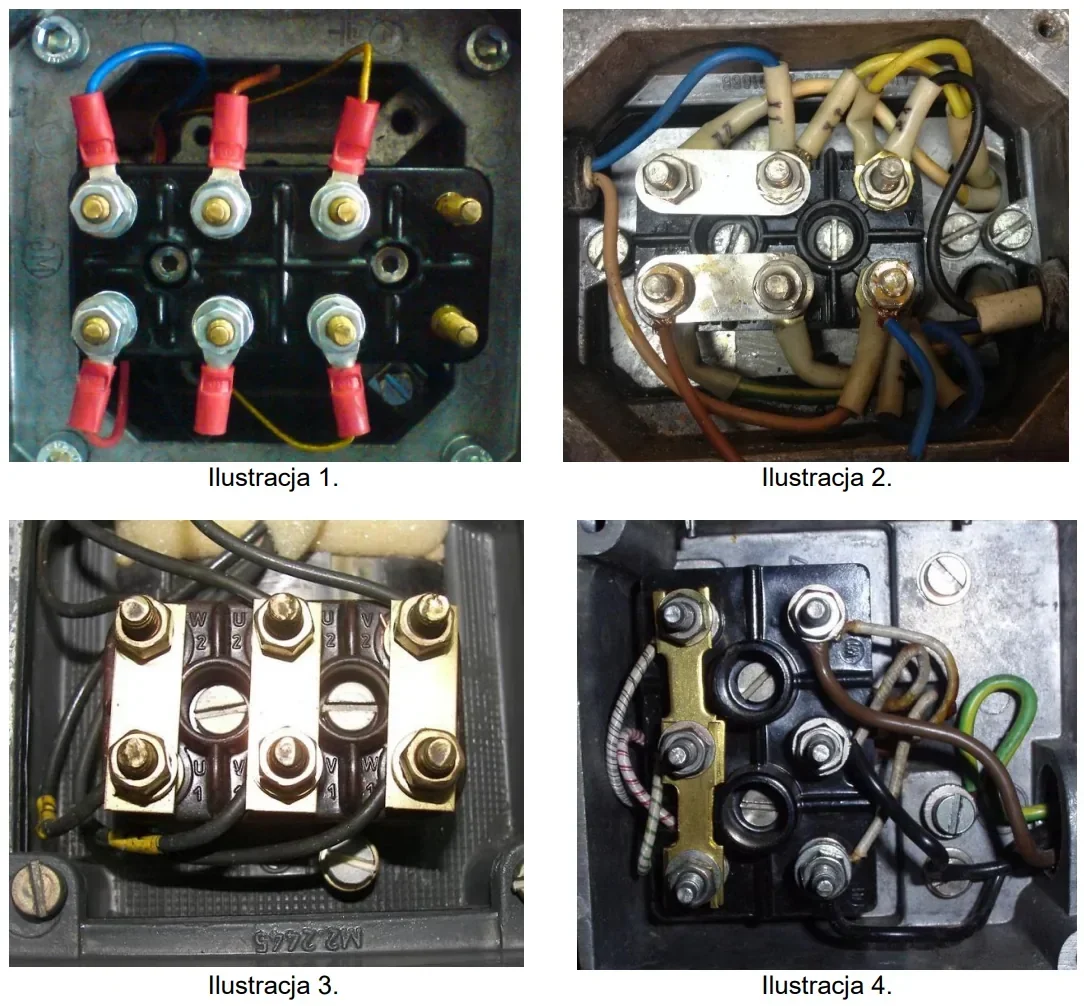

Która ilustracja przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami w układzie gwiazdy?
Ilustracja 4 jest poprawną odpowiedzią, ponieważ dokładnie ilustruje tabliczkę zaciskową silnika z uzwojeniami połączonymi w układzie gwiazdy. W takim połączeniu wszystkie trzy uzwojenia są podłączone w jednym punkcie, co jest kluczowym elementem tego typu konfiguracji. W praktyce, układ gwiazdy jest szeroko stosowany w silnikach asynchronicznych, które są powszechnie używane w różnych zastosowaniach przemysłowych i domowych. Poprawne połączenie uzwojeń w układzie gwiazdy pozwala na obniżenie napięcia zasilającego w każdej fazie, co z kolei zwiększa bezpieczeństwo i wydajność silnika. W kontekście standardów branżowych, należy zwrócić uwagę na normy IEC 60034, które regulują kwestie związane z silnikami elektrycznymi. Zrozumienie, jak prawidłowo wykonywać połączenia w układzie gwiazdy, jest kluczowe dla zapewnienia optymalnej pracy silnika oraz unikania uszkodzeń spowodowanych niewłaściwym podłączeniem. Z tego powodu, znajomość i umiejętność rozpoznawania poprawnych układów połączeń jest niezbędna w pracy z systemami elektrycznymi.
Wybór innej ilustracji niż ilustracja 4 może wynikać z niewłaściwego zrozumienia pojęcia układu gwiazdy i jego charakterystyki. Niektóre z pozostałych ilustracji mogą przedstawiać inne rodzaje połączeń, takie jak układy delta, które różnią się zasadniczo od układu gwiazdy. W układzie delta każde uzwojenie silnika łączy się z innym, co tworzy zamknięty obwód i może być mylące dla osób nieznających różnic między tymi konfiguracjami. Typowym błędem myślowym jest zakładanie, że wszystkie tabliczki zaciskowe silników są jednorodne i mogą wyglądać podobnie, co prowadzi do błędnych wyborów. Ważne jest, aby zrozumieć, że takie różnice w połączeniach mają istotne znaczenie dla działania silnika oraz jego wydajności. W praktyce, nieprawidłowe połączenie uzwojeń w układzie gwiazdy może prowadzić do przegrzewania się silnika, spadku mocy oraz jego uszkodzenia. Dlatego kluczowe jest zapoznanie się z zasadami prawidłowego podłączania silników elektrycznych, aby unikać potencjalnych problemów oraz zapewnić zgodność z normami branżowymi, takimi jak IEC 60034, które określają standardy i dobre praktyki w zakresie projektowania i montażu systemów elektrycznych.
