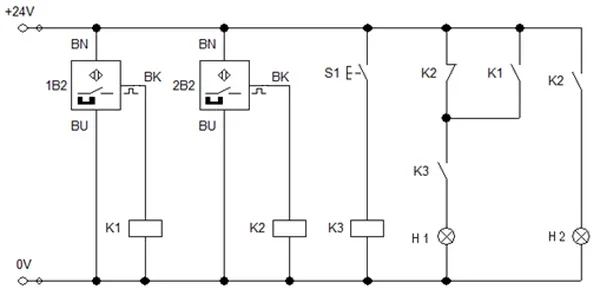

W układzie, którego schemat przedstawiono na rysunku, załączenie lampki sygnalizacyjnej H1 nie nastąpi, gdy wciśnięty jest przycisk S1 oraz
A. nieaktywny jest czujnik 1B2 i aktywny czujnik 2B2
B. aktywny jest czujnik 1B2 i nieaktywny czujnik 2B2
C. nieaktywne są czujniki 2B2 i 1B2
D. aktywne są czujniki 2B2 i 1B2
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.03-X-18.06).
Poprawna odpowiedź odnosi się do kluczowego działania układów automatyki, w których aktywność czujników wpływa na pracę elementów wykonawczych. W tym przypadku lampka sygnalizacyjna H1 nie załącza się, gdy przycisk S1 jest wciśnięty, ponieważ czujnik 1B2 jest nieaktywny, co blokuje przepływ prądu do cewki przekaźnika K1. Aby zrozumieć tę zależność, warto wskazać, że przekaźniki w systemach automatyki pełnią rolę przełączników, które mogą być aktywowane przez różne źródła. W tym układzie, czujnik 2B2 musi być aktywny, by zasilać cewkę przekaźnika K2, a jego aktywacja jest niezbędna do zamknięcia obwodu dla przekaźnika K3. Dobrą praktyką w automatyce jest projektowanie systemów z odpowiednimi zabezpieczeniami, które zapobiegają niepożądanym włączeniom lub wyłączeniom urządzeń. Wiedza na temat stanu aktywności czujników oraz ich wpływu na działanie przekaźników jest kluczowa w pracy z układami automatyki oraz w optymalizacji ich funkcjonowania.
Odpowiedzi, które sugerują aktywność czujnika 1B2 lub nieaktywność czujnika 2B2, są błędne, ponieważ nie uwzględniają zasadniczej zasady działania przekaźników w obwodach automatyki. Aktywacja lampki H1 zależy od pełnego przepływu prądu przez odpowiednie przekaźniki, a zrozumienie roli każdego czujnika w tym procesie jest kluczowe. Twierdzenie, że czujnik 2B2 może być nieaktywny, podczas gdy 1B2 jest aktywny, jest mylące, ponieważ to właśnie od aktywności czujnika 2B2 zależy możliwość zamknięcia obwodu przez przekaźnik K2, co jest niezbędne do dalszej aktywacji przekaźnika K3. Typowym błędem jest pomijanie sekwencyjności działań przekaźników oraz ich wzajemnych zależności. W praktyce oznacza to, że nawet jeśli jeden czujnik jest aktywny, to brak aktywności drugiego czujnika może uniemożliwić całkowite załączenie systemu. Wiedza o tym, jak każdy element łączy się ze sobą w szerszym kontekście obwodu, jest kluczowa dla skutecznego projektowania systemów automatyki oraz diagnozowania problemów, które mogą wystąpić w trakcie eksploatacji.
