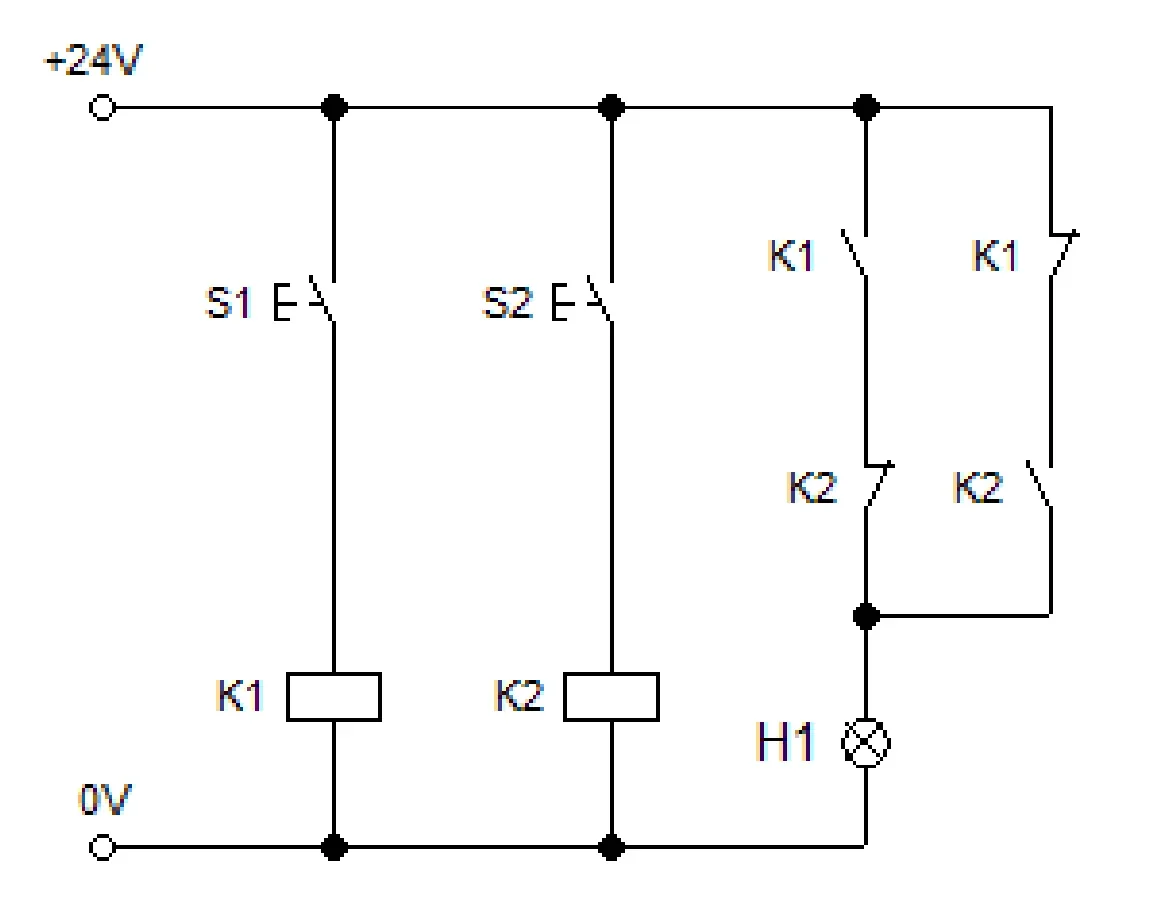

Lampka sygnalizacyjna H1 będzie świecić tylko, gdy
A. naciśnięty będzie wyłącznie przycisk S2.
B. naciśnięty będzie dokładnie jeden przycisk.
C. będą jednocześnie naciśnięte oba przyciski.
D. naciśnięty będzie wyłącznie przycisk S1.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.02-SG-23.01).
Lampka H1 będzie świecić tylko, gdy naciśnięty będzie dokładnie jeden przycisk, ponieważ w takim przypadku aktywowany zostanie jeden z przekaźników, który zamknie obwód, pozwalając na przepływ prądu przez lampkę. W praktyce, takie rozwiązanie jest powszechnie stosowane w układach sterowania, gdzie precyzyjne warunki aktywacji elementów sygnalizacyjnych są kluczowe. W przemyśle elektrycznym i automatyce, zasada ta jest zgodna z normami bezpieczeństwa, które wymagają, aby tylko jedno źródło mogło aktywować urządzenie w danym momencie. Na przykład, w systemach alarmowych często używa się podobnych rozwiązań, aby zapobiec fałszywym alarmom spowodowanym jednoczesnym naciśnięciem wielu przycisków. Dodatkowo, projektując obwody elektryczne, inżynierowie stosują zasady logiki binarnej, aby zapewnić, że systemy będą działać zgodnie z zamierzeniami, co zwiększa niezawodność i bezpieczeństwo całego układu.
W przypadku, gdyby oba przyciski były naciśnięte jednocześnie, obwód lampki H1 zostałby otwarty, co uniemożliwiłoby jej świecenie. To prowadzi do powszechnego błędu w myśleniu, zakładającego, że aktywacja wielu elementów w tym samym czasie może przynieść pozytywny efekt. W rzeczywistości, w układach elektrycznych, takie działanie często prowadzi do nieprzewidzianych skutków, jak zwarcie czy uszkodzenie komponentów. Często popełnianym błędem jest również zakładanie, że każdy przycisk w obwodzie działa niezależnie, co jest niezgodne z zasadami logiki stosowanej w obwodach elektrycznych. Dodatkowo, w układach, gdzie wiele przycisków może aktywować lampkę, należy stosować odpowiednie mechanizmy, takie jak bramki logiczne, aby uniknąć sytuacji, w której dwa sygnały mogą zakłócać działanie systemu. Kluczowe jest zrozumienie, że w wielu zastosowaniach automatyki i sterowania, precyzyjne warunki aktywacji są niezbędne dla poprawnego działania systemu. Z tego względu, ważne jest, aby podczas projektowania układów elektrycznych trzymać się standardów oraz najlepszych praktyk branżowych, które zapewniają optymalną funkcjonalność i bezpieczeństwo.
