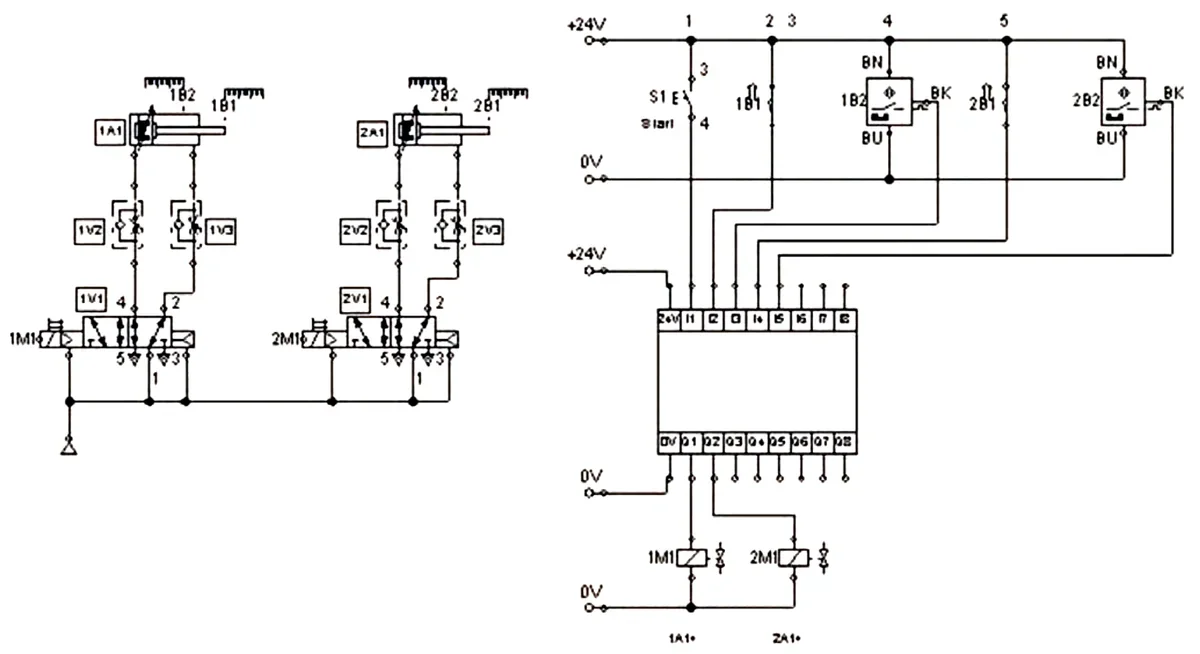

Które media zasilające należy doprowadzić do układu mechatronicznego przedstawionego na schematach?
A. Olej hydrauliczny i napięcie 24 V DC
B. Sprężone powietrze i napięcie 24 V AC
C. Sprężone powietrze i napięcie 24 V DC
D. Olej hydrauliczny i napięcie 24 V AC
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.04-X-17.01).
Zastosowanie sprężonego powietrza oraz napięcia 24 V DC w układzie mechatronicznym jest zgodne z powszechnie przyjętymi standardami w branży automatyki. Elektrozawory, które są kluczowymi komponentami tego typu systemów, wymagają do działania napięcia stałego, co w tym przypadku osiągnięto poprzez zasilanie 24 V DC. Takie napięcie jest również bezpieczniejsze w porównaniu z napięciem przemiennym, szczególnie w kontekście zastosowań przemysłowych, gdzie operatorzy mogą być narażeni na kontakt z urządzeniami. Sprężone powietrze, z kolei, jest powszechnie stosowane jako medium do napędu siłowników pneumatycznych, co pozwala na osiągnięcie dużej siły przy stosunkowo małych rozmiarach urządzeń. W praktyce, zastosowanie tego typu zasilania jest typowe dla automatów produkcyjnych, gdzie szybkość i precyzja działania są kluczowe. Warto zauważyć, że odpowiednie dobranie mediów zasilających zgodnie z wymaganiami projektu ma kluczowe znaczenie dla efektywności i bezpieczeństwa pracy układu.
Niepoprawne odpowiedzi wskazują na błędne zrozumienie podstawowych mechanizmów funkcjonowania układów mechatronicznych. Użycie oleju hydraulicznego w tym kontekście jest niewłaściwe, ponieważ olej hydrauliczny jest medium typowym dla układów hydraulicznych, które różnią się zasadniczo od systemów pneumatycznych. W układach hydraulicznych stosuje się zazwyczaj wyższe ciśnienia oraz inne mechanizmy działania, co nie znajduje zastosowania w analizowanym schemacie. Zastosowanie napięcia 24 V AC również jest błędne, ponieważ AC nie zapewnia stabilności niezbędnej do precyzyjnego sterowania elektrozaworami. Zasilanie AC może prowadzić do niepożądanych wahań napięcia, co wpływa na funkcjonalność i bezpieczeństwo całego układu. W kontekście praktycznym, zasilanie systemów pneumatycznych sprężonym powietrzem jest preferowane, gdyż pozwala na szybką reakcję i łatwą regulację ciśnienia. Typowym błędem myślowym jest mylenie układów hydraulicznych z pneumatycznymi oraz niezrozumienie, że każdy system wymaga odpowiedniego doboru mediów zasilających, co ma kluczowe znaczenie dla jego działania i wydajności. Zawsze należy kierować się zaleceniami producentów oraz standardami branżowymi, aby uniknąć takich pomyłek.
