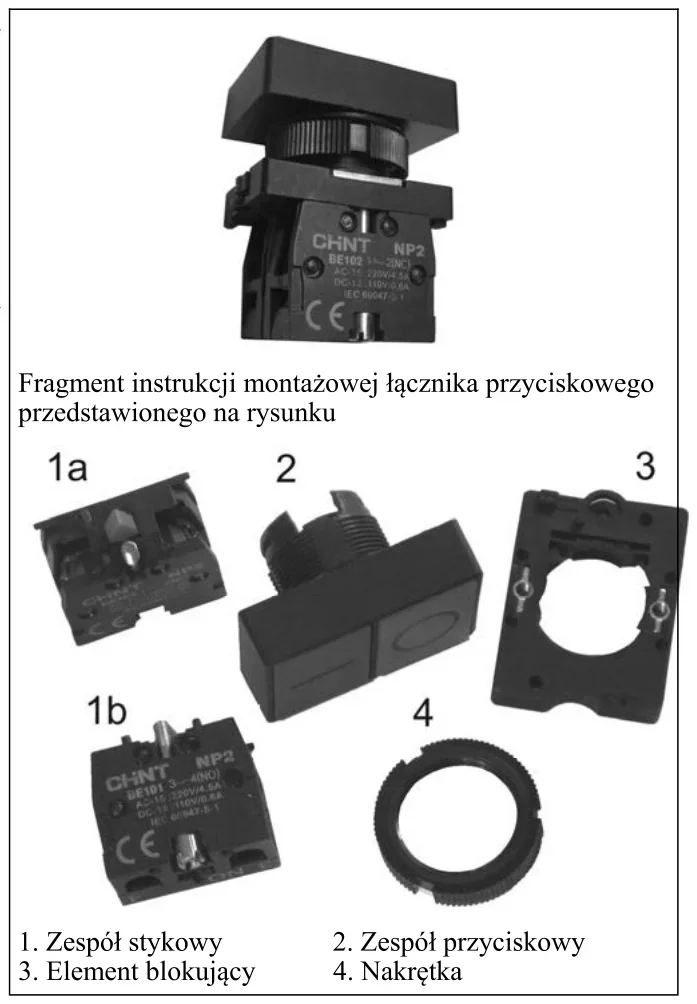

Na podstawie fragmentu instrukcji montażowej łącznika przyciskowego określ, które czynności należy wykonać jako pierwsze podczas montażu łącznika przyciskowego na pulpicie sterowniczym.
A. Zatrzasnąć element blokujący 3 na zespole przyciskowym 2 i umieścić w otworze pulpitu.
B. Umieścić zespół przyciskowy 2 w otworze pulpitu, a następnie przymocować go nakrętką 4.
C. Przykręcić zespoły stykowe 1a i 1b do elementu blokującego 3 i zatrzasnąć całość na zespole przyciskowym 2.
D. Nakręcić nakrętkę 4 na zespół przyciskowy 2 i umieścić całość w otworze pulpitu.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.03-X-16.05).
W tej instrukcji kolejność montażu jest kluczowa: najpierw wkłada się zespół przyciskowy 2 w przygotowany otwór pulpitu sterowniczego, a dopiero potem mocuje się go nakrętką 4. To jest typowa praktyka przy montażu przycisków, lampek sygnalizacyjnych i przełączników panelowych. Element widoczny od strony operatora musi zostać prawidłowo osadzony w płycie pulpitu, wyrównany względem opisu, symbolu lub położenia roboczego, a następnie mechanicznie unieruchomiony. Nakrętka dociska korpus do pulpitu i zapewnia stabilność, żeby przy naciskaniu przycisk nie obracał się ani nie wysuwał. Moim zdaniem to bardzo praktyczna zasada: najpierw mocowanie mechaniczne w panelu, później dokładanie elementów od tyłu, czyli blokady i zespołów stykowych. W dobrych praktykach montażowych ważne jest też, aby nie uszkodzić uszczelki, nie przekręcić nakrętki zbyt mocno i sprawdzić, czy przycisk pracuje swobodnie. Dopiero stabilnie zamocowany przycisk daje sensowną bazę do dalszego montażu torów stykowych 1a i 1b, które odpowiadają za funkcję elektryczną w układzie sterowania.
Przy montażu łącznika przyciskowego łatwo pomylić kolejność czynności, bo wszystkie elementy wyglądają jakby można je było złożyć od razu w jeden komplet. W praktyce jednak nie zaczyna się od zatrzaskiwania elementu blokującego 3 na zespole przyciskowym 2 przed umieszczeniem go w pulpicie. Taki sposób może utrudnić przełożenie przycisku przez otwór, a czasem całkiem to uniemożliwić, bo część tylna ma większe gabaryty niż otwór montażowy. Podobnie nie przykręca się najpierw zespołów stykowych 1a i 1b do elementu blokującego i nie próbuje wkładać całej zmontowanej całości od przodu. To jest częsty błąd myślowy: ktoś zakłada, że skoro finalnie wszystko ma być połączone, to można złożyć komplet na stole i dopiero potem zamontować go w pulpicie. W aparaturze panelowej zwykle robi się odwrotnie, bo pulpit jest elementem bazowym dla montażu mechanicznego. Nieprawidłowe jest też nakręcanie nakrętki 4 na zespół przyciskowy przed włożeniem do otworu. Nakrętka ma docisnąć przycisk do płyty pulpitu, więc musi znaleźć się po drugiej stronie panelu dopiero po przełożeniu korpusu przez otwór. Z mojego doświadczenia taki błąd kończy się tym, że element nie siedzi równo, obraca się przy naciskaniu albo trzeba rozbierać wszystko od początku. Dobra praktyka montażowa mówi: najpierw osadzenie elementu czołowego w otworze, potem unieruchomienie nakrętką, a dopiero dalej montaż blokady i styków od strony wnętrza szafy lub pulpitu.
