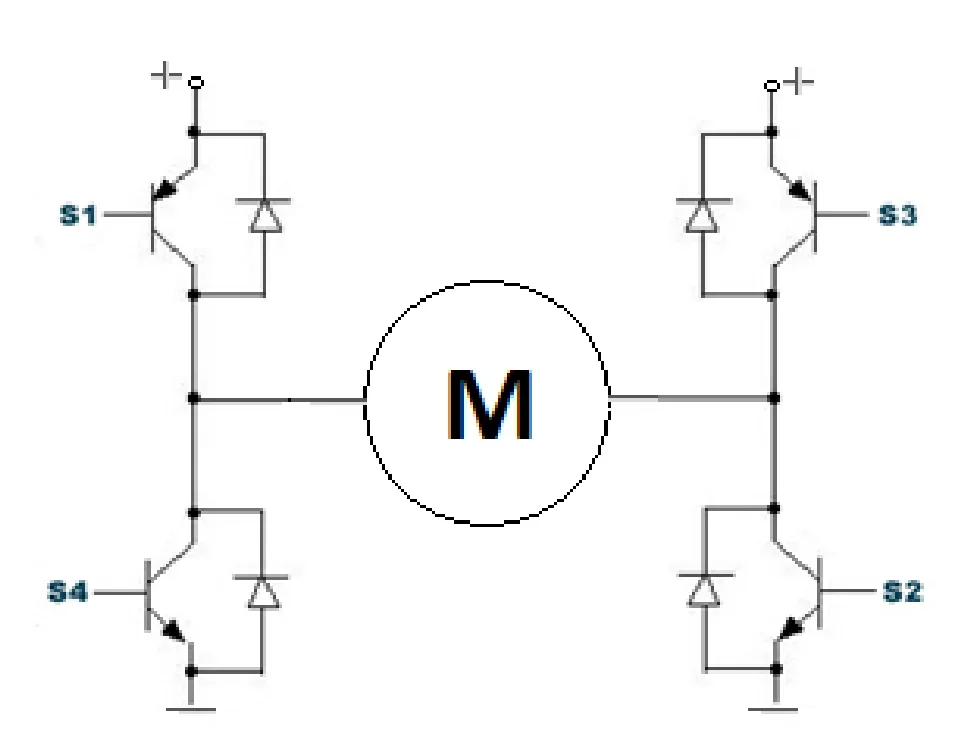

Układ, którego schemat przedstawiono na rysunku
A. umożliwia łagodny rozruch silnika klatkowego.
B. reguluje prędkość obrotową silnika klatkowego.
C. umożliwia zmianę kierunku obrotów silnika DC.
D. zabezpiecza silnik AC przed przegrzaniem.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.03-SG-20.06).
Układ mostka H, przedstawiony na schemacie, jest kluczowym elementem w sterowaniu silnikami prądu stałego (DC). Jego główną funkcją jest umożliwienie zmiany kierunku obrotów silnika poprzez kontrolowanie przepływu prądu w uzwojeniach. W praktyce, aktywacja odpowiednich przełączników, takich jak S1 i S4 lub S2 i S3, zmienia kierunek prądu, co pozwala na zmianę kierunku obrotów silnika. Tego typu układy są szeroko stosowane w różnych zastosowaniach, od robotyki po napędy w pojazdach elektrycznych. W kontekście standardów branżowych, układy te są zgodne z zasadami projektowania systemów mechatronicznych, które wymagają precyzyjnego sterowania ruchem. Stosowanie mostka H pozwala na efektywne zarządzanie silnikami, co zwiększa ich wydajność i żywotność. Zrozumienie tego układu jest kluczowe dla inżynierów automatyki oraz techników zajmujących się projektowaniem systemów napędowych.
Wybór odpowiedzi związanych z regulacją prędkości obrotowej silnika klatkowego, łagodnym rozruchem silnika klatkowego czy zabezpieczeniem silnika AC przed przegrzaniem wskazuje na niepełne zrozumienie zasad działania układu mostka H oraz specyfiki silników prądu stałego i przemiennego. Układ mostka H jest dedykowany do silników DC, a nie do silników klatkowych, które są silnikami prądu przemiennego. Odpowiedzi mówiące o regulacji prędkości obrotowej odnoszą się do zastosowania falowników, które są zaprojektowane do modulacji napięcia i częstotliwości w silnikach AC. Z kolei łagodny rozruch silnika klatkowego związany jest z technikami ograniczania prądu rozruchowego, a nie sterowaniem zmianą kierunku obrotów. Zabezpieczenia przed przegrzaniem to zupełnie inna kwestia, związana z monitoringiem temperatury i stosowaniem odpowiednich czujników. W kontekście standardów dobrych praktyk w automatyce, każdy element układu powinien być właściwie dobrany do jego zastosowania, aby uniknąć błędów w projektowaniu i eksploatacji systemów. Zrozumienie różnic między typami silników oraz ich metodami sterowania jest kluczowe dla efektywności pracy systemów automatyki.
