ELM.03Pytanie 441

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Silnik krokowy dysponuje 4 uzwojeniami wzbudzającymi, z których każde ma 8 nabiegunników. Jakie będzie przesunięcie kątowe silnika przypadające na pojedynczy krok przy sterowaniu jednym uzwojeniem?

A. 22°30'

B. 5°38'

C. 11°15'

D. 2°49'

ELM.03Pytanie 442

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jaką rolę odgrywają cewki w systemach elektrycznych?

A. Tworzą przeszkodę elektryczną

B. Zbierają energię w polu magnetycznym

C. Zbierają energię w polu elektrycznym

D. Tworzą przeszkodę optyczną

ELM.03Pytanie 443

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

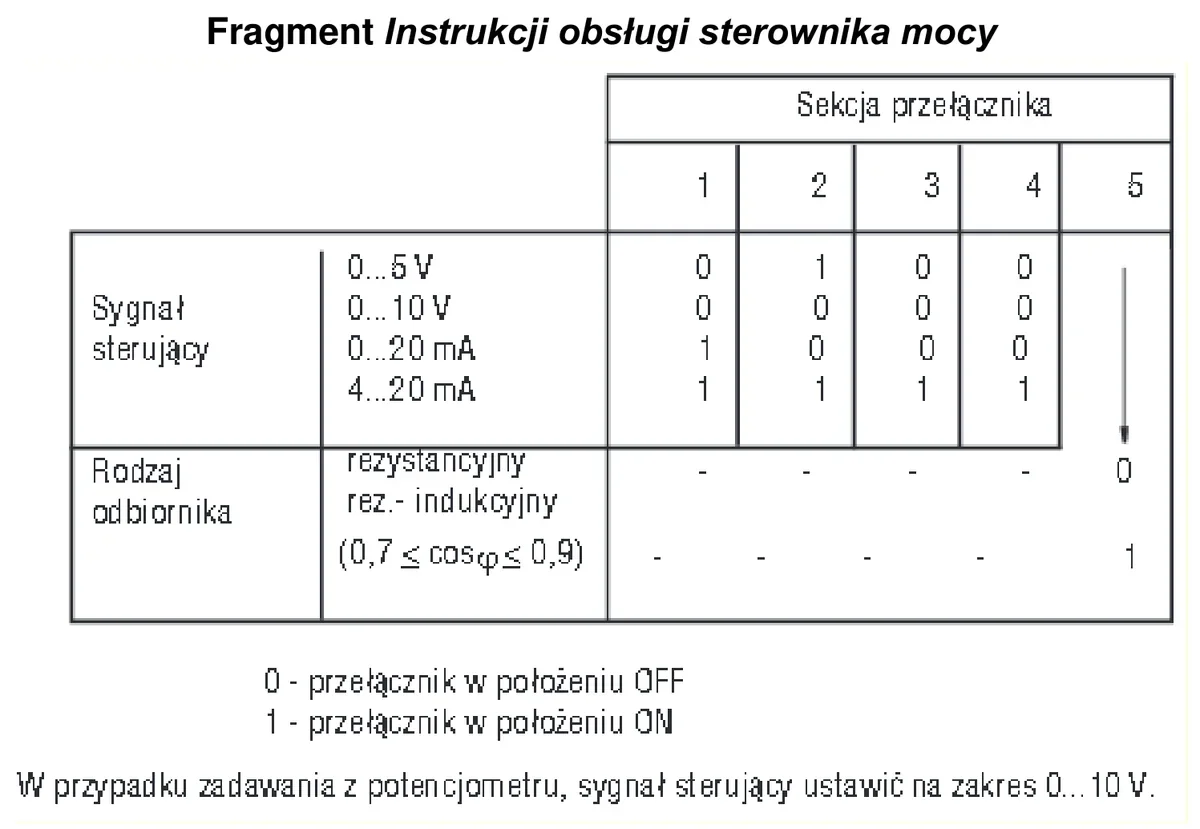

Jakie powinno być ustawienie sekcji przełącznika sterownika mocy, by było możliwe sterowanie za pomocą sygnału 0 mA ÷ 20 mA?

Fragment instrukcji obsługi sterownika mocy z tabelą ustawień sekcji przełącznika dla różnych sygnałów sterujących

A. 1 – ON, 2 – OFF, 3 – OFF, 4 – OFF

B. 1 – OFF, 2 – OFF, 3 – OFF, 4 – OFF

C. 1 – ON, 2 – ON, 3 – ON, 4 – ON

D. 1 – OFF, 2 – ON, 3 – OFF, 4 – OFF

ELM.03Pytanie 444

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Przedstawiony kondensator ma pojemność

A. 10 nF

B. 10 pF

C. 10 mF

D. 10 μF

ELM.03Pytanie 445

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

	Tłoczysko siłownika wsunięte		Tłoczysko siłownika wysunięte
	Stan I2	Stan I3	Stan I2	Stan I3
Zestaw 1.	0	0	1	1
Zestaw 2.	1	0	0	1
Zestaw 3.	0	1	1	0
Zestaw 4.	1	1	0	0

Zestaw 4.

Zestaw 3.

Zestaw 1.

Zestaw 2.

ELM.03Pytanie 446

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Jaką kinematykę reprezentuje przedstawiony na rysunku manipulator?

A. OPO

B. OOO

C. PPP

D. OPP

ELM.03Pytanie 447

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Elementy zespołów przeznaczone do montażu powinny być ułożone na stanowisku pracy zgodnie z

A. formą

B. poziomem skomplikowania

C. kolejnością montażu

D. rozmiarem

ELM.03Pytanie 448

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

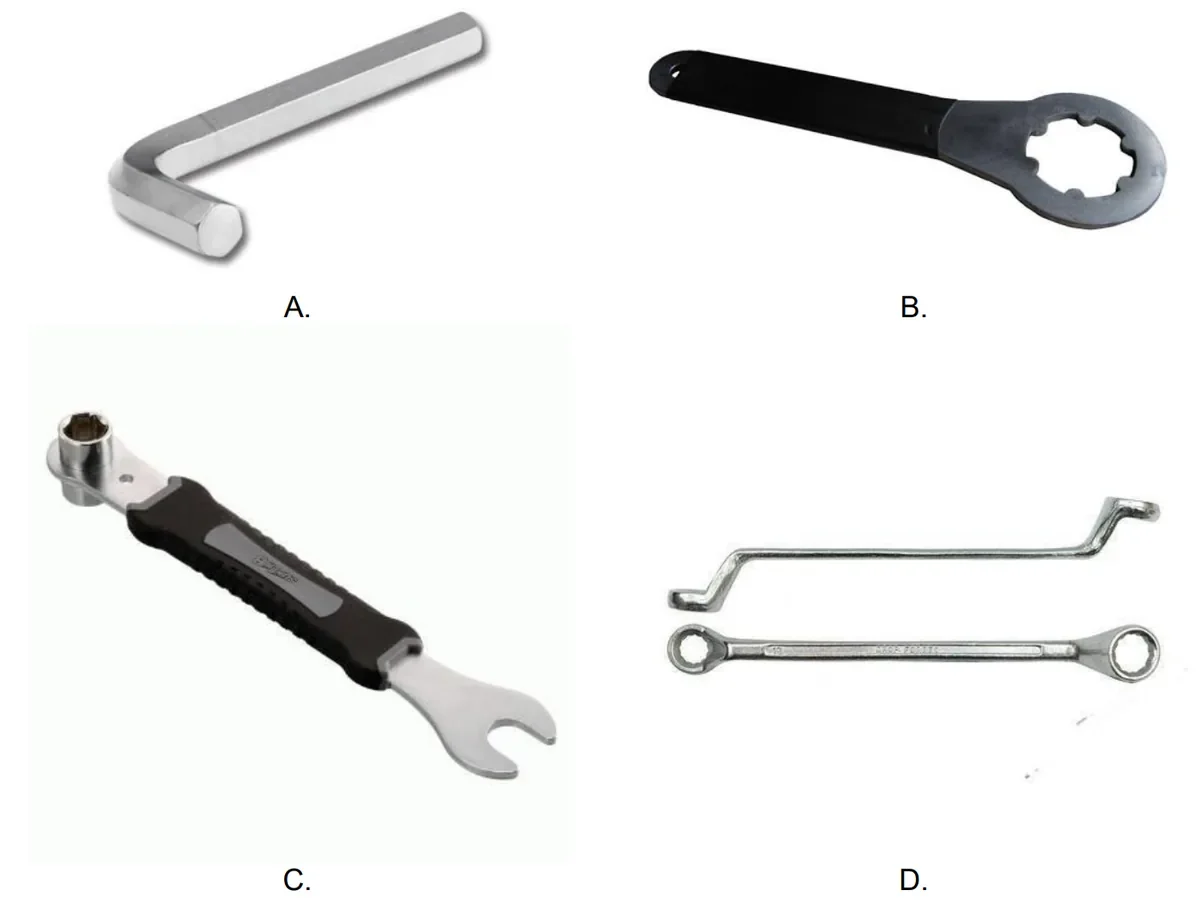

Którego z kluczy należy użyć do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym?

Cztery klucze monterskie opisane literami A-D, roznice sie ksztaltem koncowki roboczej

B.

C.

A.

D.

ELM.03Pytanie 449

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

A. przesunięcia fazowego napięciowych przebiegów sinusoidalnych

B. pojemności elektrycznej kondensatorów

C. indukcyjności własnej cewki

D. natężenia pola elektrycznego

ELM.03Pytanie 450

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Jakie czynności trzeba wykonać, aby zamocować koło pasowe na wale przy użyciu pasowania?

A. Podgrzać koło pasowe oraz wał

B. Podgrzać koło pasowe i schłodzić wał

C. Podgrzać wał i schłodzić koło pasowe

D. Obniżyć temperaturę koła pasowego i wału

ELM.03Pytanie 451

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jakim urządzeniem można zmierzyć siłę nacisku tłoka w siłowniku hydraulicznym?

A. pirometrem

B. termistorem

C. hallotronem

D. tensometrem

ELM.03Pytanie 452

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

A. zwarciem dwóch faz.

B. błędną sekwencją faz.

C. przerwą w jednej z faz.

D. zwarciem jednej fazy z obudową.

ELM.03Pytanie 453

Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP

Co należy uczynić w przypadku rany z krwotokiem tętniczym?

A. nałożyć opatrunek z jałowej gazy bezpośrednio na ranę

B. założyć opaskę uciskową powyżej miejsca urazu

C. przemyć ranę wodą utlenioną i oczekiwać na pomoc medyczną

D. położyć poszkodowanego w pozycji bocznej ustalonej i czekać na pomoc medyczną

ELM.03Pytanie 454

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Na podstawie przedstawionej tabliczki znamionowej pompy hydraulicznej określ jej maksymalną wydajność.

A. 43 m

B. 4,50 m3/h

C. 0,75 kW

D. 1,20 kW

ELM.03Pytanie 455

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Które narzędzie przeznaczone jest do cięcia niezbrojonych przewodów pneumatycznych z tworzyw sztucznych?

C.

D.

A.

B.

ELM.03Pytanie 456

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na rysunku przedstawiono symbol graficzny siłownika pneumatycznego

A. ciągnącego jednostronnego działania.

B. mieszkowego.

C. pchającego jednostronnego działania.

D. udarowego.

ELM.03Pytanie 457

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Multimetrem cyfrowym zmierzono spadek napięcia na podwójnym złączu półprzewodnikowym Si. Wskazanie multimetru wynosi około

A. 0,6 V

B. 0,3 V

C. 1,4 V

D. 0 V

ELM.03Pytanie 458

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Podczas inspekcji urządzenia mechatronicznego zauważono - w trakcie ruchu przewodu - nieszczelność w miejscu przyłącza wtykowego w siłowniku pneumatycznym. Jaką metodę naprawy należy zastosować?

A. dokręcenie przyłącza kluczem dynamometrycznym

B. uszczelnienie przyłącza taśmą teflonową

C. wymiana uszczelki pomiędzy przyłączem a siłownikiem

D. wymiana przyłącza

ELM.03Pytanie 459

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Jaką funkcję realizuje bramka przedstawiona na rysunku?

A. NOR

B. NOT

C. EX-NOR

D. NAND

ELM.03Pytanie 460

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Którego z wymienionych narzędzi należy użyć do odkręcenia śruby przedstawionej na ilustracji?

A. Klucza płaskiego.

B. Klucza imbusowego.

C. Wkrętaka z końcówką torx.

D. Wkrętaka z końcówką krzyżową.

ELM.03Pytanie 461

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Który materiał o właściwościach podanych w tabeli należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

	Gęstość ρ [g/cm³]	Granica plastyczności Re [MPa]
Materiał 1.	2,70	40
Materiał 2.	2,75	320
Materiał 3.	7,70	320
Materiał 4.	8,85	35

A. Materiał 1.

B. Materiał 2.

C. Materiał 4.

D. Materiał 3.

ELM.03Pytanie 462

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Jakie urządzenie pośredniczy w interakcji między urządzeniem mechatronicznym a jego użytkownikiem?

A. Robot przemysłowy

B. Panel operatorski HMI

C. Sterownik PLC

D. Przekaźnik programowalny

ELM.03Pytanie 463

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

W kroku drugim diagramu przedstawionego na rysunku

A. zawór 1A1 jest przełączany z pozycji 1 na 2, a siłowniki 1V1 i 1V2 są w pozycji b.

B. siłownik 1A1 jest wysuwany, a zawory 1V1 i 1V2 są przełączane z pozycji b na a.

C. siłownik 1A1 jest wsuwany, a zawory 1V1 i 1V2 są w pozycji b.

D. zawór 1A1 jest przełączany z pozycji 2 na 1, a siłowniki 1V1 i 1V2 są w pozycji b.

ELM.03Pytanie 464

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Jakiego rodzaju sprzęgła należy użyć do połączenia dwóch wałów przedstawionych na rysunku?

A. Oldhama.

B. Łubkowego.

C. Tulejowego.

D. Kołnierzowego.

ELM.03Pytanie 465

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Której z wymienionych technik nie stosuje się do trwałego łączenia elementów wykonanych z tworzyw sztucznych?

A. Spawania

B. Klejenia

C. Zaginania

D. Zgrzewania

ELM.03Pytanie 466

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jaką wartość można zarejestrować korzystając z enkodera absolutnego jednoobrotowego?

A. Przyspieszenie

B. Moment obrotowy

C. Ciśnienie

D. Przesunięcie kątowe

ELM.03Pytanie 467

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Który z wymienionych parametrów jest charakterystyczny dla urządzenia przedstawionego na rysunku?

A. Pojemność elektryczna.

B. Reaktancja wzbudzenia.

C. Oporność elektryczna.

D. Napięcie wyjściowe.

ELM.03Pytanie 468

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Tyrystor, w którym anoda ma dodatni potencjał, a katoda i bramka mają potencjał ujemny, znajduje się w stanie

A. przewodzenia

B. blokowania

C. nasycenia

D. zaporowym

ELM.03Pytanie 469

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Aby połączyć dwa stalowe elementy w procesie zgrzewania, należy

A. stopić je w miejscu zetknięcia bez użycia spoiwa.

B. wprowadzić płynne spoiwo pomiędzy te elementy.

C. stopić je w miejscu styku z użyciem spoiwa.

D. docisnąć je podczas podgrzewania miejsca łączenia.

ELM.03Pytanie 470

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Przyłącze "T" zaworu hydraulicznego przedstawionego na rysunku należy podłączyć do

A. pompy.

B. zbiornika oleju.

C. siłownika dwustronnego działania.

D. siłownika jednostronnego działania.

ELM.03Pytanie 471

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Do montażu zaworu przedstawionego na rysunku należy zastosować klucz

A. nasadowy.

B. płaski.

C. oczkowy.

D. imbusowy.

ELM.03Pytanie 472

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Jakiego rodzaju materiału należy użyć do produkcji narzędzi do mechanicznej obróbki skrawaniem, takich jak frezy?

A. Żeliwo szare

B. Brąz

C. Mosiądz

D. Stal szybkotnącą

ELM.03Pytanie 473

Montaż, uruchamianie i konser…

Kategorie: Montaż i demontaż Obróbka i techniki łączenia

Na rysunku przedstawiono wykonywanie połączenia metodą zgrzewania

A. liniową.

B. garbową.

C. punktową.

D. doczołową.

ELM.03Pytanie 474

Montaż, uruchamianie i konser…

Kategorie: Obróbka i techniki łączenia

Który rodzaj obróbki metalu przedstawiono na ilustracji?

Dwa obracające się walce zgniatają i przesuwają metalowy płaskownik, zmniejszając jego grubość.

A. Walcowanie.

B. Szlifowanie.

C. Toczenie.

D. Nawęglanie.

ELM.03Pytanie 475

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Którym z wymienionych mediów zasilany jest siłownik przedstawiony na rysunku?

A. Roztworem poliglikolu.

B. Olejem hydraulicznym.

C. Energią elektryczną.

D. Sprężonym powietrzem.

ELM.03Pytanie 476

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na przyłączach zaworu hydraulicznego 4/2 znajdują się literowe oznaczenia: A, B, P i T. Do czego należy podłączyć przyłącze oznaczone literą T?

A. Siłownika jednostronnego działania.

B. Zbiornika sprężonego powietrza.

C. Siłownika dwustronnego działania.

D. Zbiornika oleju hydraulicznego.

ELM.03Pytanie 477

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

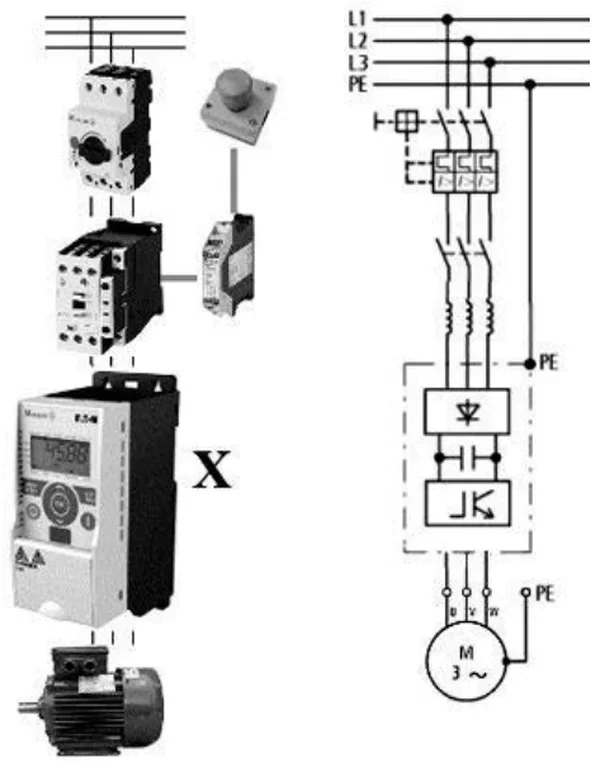

Jakie urządzenie oznaczone jest na rysunku literą X?

Schemat zasilania silnika trójfazowego z fotografiami urządzeń, jedno oznaczone literą X

A. Prostownik.

B. Przetwornica częstotliwości.

C. Wyłącznik zwarciowy.

D. Licznik energii elektrycznej.

ELM.03Pytanie 478

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka

Do działań wstępnych, które pozwolą na prawidłowy montaż nowego paska klinowego w przekładni pasowej, nie należy zaliczać

A. weryfikacji czystości paska

B. analizy stopnia zużycia

C. oceny stopnia naprężenia

D. sprawdzenia wymiarów

ELM.03Pytanie 479

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

A. 9 kN

B. 2 kN

C. 6 kN

D. 12 kN

ELM.03Pytanie 480

Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP Konserwacja i eksploatacja

Do gaszenia pożaru urządzeń elektrycznych pod napięciem nie można używać gaśnicy

A. pianowej.

B. śniegowej.

C. proszkowej.

D. halonowej.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Silnik krokowy dysponuje 4 uzwojeniami wzbudzającymi, z których każde ma 8 nabiegunników. Jakie będzie przesunięcie kątowe silnika przypadające na pojedynczy krok przy sterowaniu jednym uzwojeniem?

Jaką rolę odgrywają cewki w systemach elektrycznych?

Jakie powinno być ustawienie sekcji przełącznika sterownika mocy, by było możliwe sterowanie za pomocą sygnału 0 mA ÷ 20 mA?

Przedstawiony kondensator ma pojemność

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

Jaką kinematykę reprezentuje przedstawiony na rysunku manipulator?

Elementy zespołów przeznaczone do montażu powinny być ułożone na stanowisku pracy zgodnie z

Którego z kluczy należy użyć do wykonania połączenia gwintowego śruby z gniazdem sześciokątnym?

Jedną z kluczowych funkcji oscyloskopu dwukanałowego jest dokonywanie pomiaru

Jakie czynności trzeba wykonać, aby zamocować koło pasowe na wale przy użyciu pasowania?

Jakim urządzeniem można zmierzyć siłę nacisku tłoka w siłowniku hydraulicznym?

Taśmociąg, który jest napędzany trójfazowym silnikiem indukcyjnym, porusza się w kierunku przeciwnym do oczekiwanego. Co może być tego przyczyną?

Co należy uczynić w przypadku rany z krwotokiem tętniczym?

Na podstawie przedstawionej tabliczki znamionowej pompy hydraulicznej określ jej maksymalną wydajność.

Które narzędzie przeznaczone jest do cięcia niezbrojonych przewodów pneumatycznych z tworzyw sztucznych?

Na rysunku przedstawiono symbol graficzny siłownika pneumatycznego

Multimetrem cyfrowym zmierzono spadek napięcia na podwójnym złączu półprzewodnikowym Si. Wskazanie multimetru wynosi około

Podczas inspekcji urządzenia mechatronicznego zauważono - w trakcie ruchu przewodu - nieszczelność w miejscu przyłącza wtykowego w siłowniku pneumatycznym. Jaką metodę naprawy należy zastosować?

Jaką funkcję realizuje bramka przedstawiona na rysunku?

Którego z wymienionych narzędzi należy użyć do odkręcenia śruby przedstawionej na ilustracji?

Który materiał o właściwościach podanych w tabeli należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

Jakie urządzenie pośredniczy w interakcji między urządzeniem mechatronicznym a jego użytkownikiem?

W kroku drugim diagramu przedstawionego na rysunku

Jakiego rodzaju sprzęgła należy użyć do połączenia dwóch wałów przedstawionych na rysunku?

Której z wymienionych technik nie stosuje się do trwałego łączenia elementów wykonanych z tworzyw sztucznych?

Jaką wartość można zarejestrować korzystając z enkodera absolutnego jednoobrotowego?

Który z wymienionych parametrów jest charakterystyczny dla urządzenia przedstawionego na rysunku?

Tyrystor, w którym anoda ma dodatni potencjał, a katoda i bramka mają potencjał ujemny, znajduje się w stanie

Aby połączyć dwa stalowe elementy w procesie zgrzewania, należy

Przyłącze "T" zaworu hydraulicznego przedstawionego na rysunku należy podłączyć do

Do montażu zaworu przedstawionego na rysunku należy zastosować klucz

Jakiego rodzaju materiału należy użyć do produkcji narzędzi do mechanicznej obróbki skrawaniem, takich jak frezy?

Na rysunku przedstawiono wykonywanie połączenia metodą zgrzewania

Który rodzaj obróbki metalu przedstawiono na ilustracji?

Którym z wymienionych mediów zasilany jest siłownik przedstawiony na rysunku?

Na przyłączach zaworu hydraulicznego 4/2 znajdują się literowe oznaczenia: A, B, P i T. Do czego należy podłączyć przyłącze oznaczone literą T?

Jakie urządzenie oznaczone jest na rysunku literą X?

Do działań wstępnych, które pozwolą na prawidłowy montaż nowego paska klinowego w przekładni pasowej, nie należy zaliczać

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

Do gaszenia pożaru urządzeń elektrycznych pod napięciem nie można używać gaśnicy
