ELM.03Pytanie 521

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Maksymalne napięcie na analogowym wejściu kontrolera PLC wynosi 10 V DC, a rozdzielczość tego wejścia, wynosząca około 40 mV, zapewnia zastosowanie kontrolera PLC z przetwornikiem A/C.

A. 16-bitowym

B. 8-bitowym

C. 64-bitowym

D. 32-bitowym

ELM.03Pytanie 522

Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP

Podczas naprawy pieca indukcyjnego pracownik doznał poparzenia ramienia. Jaką pomoc powinien otrzymać w pierwszej kolejności?

A. zdjąć odzież i bieliznę z oparzonych miejsc, a następnie na ranę oparzeniową nałożyć okład z 3% roztworu sody oczyszczonej

B. miejsca oparzone polewać zimną wodą, a następnie na ranę oparzeniową założyć jałowy opatrunek

C. miejsca oparzone posmarować tłustym kremem, a następnie na ranę oparzeniową zastosować okład z 1% kwasu octowego

D. zdjąć odzież i bieliznę z oparzonych miejsc, a następnie miejsca oparzone polewać wodą utlenioną

ELM.03Pytanie 523

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Wskaź prawidłową sekwencję montażu składników w systemie przygotowania sprężonego powietrza?

A. Reduktor, smarownica, filtr powietrza

B. Smarownica, filtr powietrza, reduktor

C. Reduktor, filtr powietrza, smarownica

D. Filtr powietrza, reduktor, smarownica

ELM.03Pytanie 524

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Na podstawie tabeli z kodami paskowymi rezystorów określ rezystancję rezystora oznaczonego paskami w kolejności: pomarańczowy, niebieski, czarny.

kolor	1. cyfra	2. cyfra	mnożnik
czarny	0	0	10⁰
brązowy	1	1	10¹
czerwony	2	2	10²
pomarańczowy	3	3	10³
żółty	4	4	10⁴
zielony	5	5	10⁵
niebieski	6	6	10⁶
fioletowy	7	7	10⁷
szary	8	8	10⁸
biały	9	9	10⁹

A. 36 Ω

B. 3600 Ω

C. 36 000 Ω

D. 360 Ω

ELM.03Pytanie 525

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Konserwacja i eksploatacja

Wydatki na materiały potrzebne do stworzenia urządzenia elektronicznego wynoszą 1 000 zł. Koszty realizacji wynoszą 100% wartości materiałów. Zarówno materiały, jak i wykonanie podlegają 22% stawce VAT. Jaka jest całkowita suma kosztów związanych z urządzeniem?

A. 1 220 zł

B. 1 440 zł

C. 2 200 zł

D. 2 440 zł

ELM.03Pytanie 526

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Jaki miernik należy zastosować w przedstawionym na rysunku układzie pomiaru metodą pośrednią?

A. amperomierz.

B. watomierz.

C. woltomierz.

D. omomierz.

ELM.03Pytanie 527

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Aby zachować odpowiedni poziom ciśnienia w systemach hydraulicznych, wykorzystuje się zawory

A. redukujące

B. rozdzielające

C. odcinające

D. dławiące

ELM.03Pytanie 528

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Zestyk K1, oznaczony na schemacie czerwoną ramką, odpowiada za

A. podtrzymanie zasilania cewek przekaźników K1 i K2

B. włączenie zasilania cewek przekaźników K1 i K2

C. blokowanie jednoczesnego załączenia cewek przekaźników K1 i K2

D. wyłączenie zasilania cewek przekaźników K1 i K2

ELM.03Pytanie 529

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Odczytaj wynik pomiaru wykonanego mikrometrem.

A. 4,30 mm

B. 5,80 mm

C. 5,30 mm

D. 4,80 mm

ELM.03Pytanie 530

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

W instalacji pneumatycznej przedstawionej na rysunku przewód główny, do którego podłącza się m.in. kolejne układy sterowania pneumatycznego zainstalowany, jest ze spadkiem 1% w celu

A. poprawy szczelności.

B. przyspieszenia przepływu.

C. spowolnienia przepływu.

D. umożliwienia spływu kondensatu.

ELM.03Pytanie 531

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

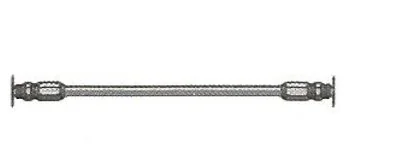

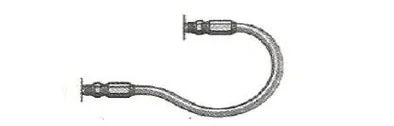

Na którym rysunku przedstawiono prawidłowe ułożenie przewodu hydraulicznego?

D.

B.

A.

C.

ELM.03Pytanie 532

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

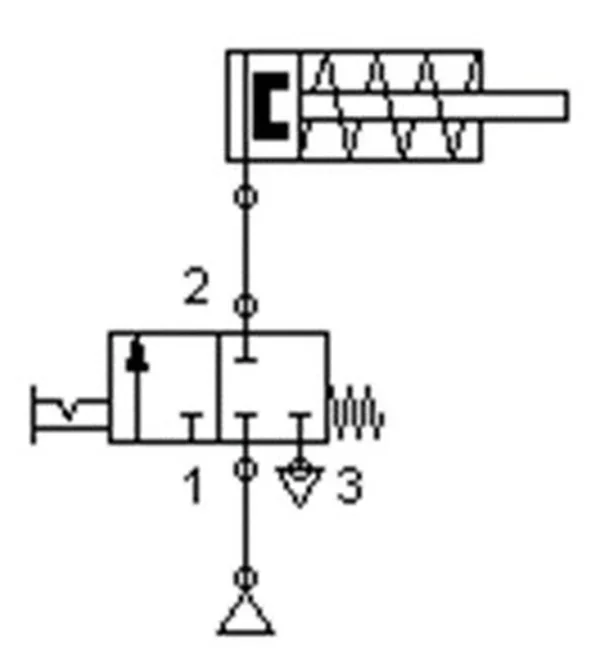

Na rysunku przedstawiony został schemat układu pneumatycznego. Które stwierdzenie odzwierciedla sposób działania układu?

Schemat siłownika jednostronnego działania ze sprężyną i zaworu 3/2 sterowanego ręcznie

A. Pierwsze wysterowanie zaworu powoduje wysunięcie tłoczyska, drugie wsunięcie tłoczyska.

B. Pierwsze wysterowanie zaworu nie zmienia położenia tłoczyska, drugie wysterowanie zaworu również nie zmienia położenia tłoczyska.

C. Pierwsze wysterowanie zaworu powoduje wysunięcie tłoczyska, drugie nie zmienia położenia tłoczyska.

D. Pierwsze wysterowanie zaworu nie zmienia położenia tłoczyska, drugie powoduje wysunięcie tłoczyska.

ELM.03Pytanie 533

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

Nazwa elementu	Wartość rezystancji zestyków [Ω]
Nazwa elementu	Przed przyciśnięciem	Po przyciśnięciu
Przycisk S1	0,22	∞

A. niesprawny NC.

B. sprawny NC.

C. sprawny NO.

D. niesprawny NO.

ELM.03Pytanie 534

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Do jakiej kategorii pomiarów można zakwalifikować pomiar długości gwintowanego fragmentu śruby przy użyciu przymiaru kreskowego?

A. Złożonych

B. Uwikłanych

C. Pośrednich

D. Bezpośrednich

ELM.03Pytanie 535

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy

A. HG

B. HR

C. HL

D. HH

ELM.03Pytanie 536

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Aby odkręcić śrubę z sześciokątnym gniazdem, konieczne jest zastosowanie klucza

A. nasadowego

B. imbusowego

C. płaskiego

D. nasadowego

ELM.03Pytanie 537

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Rysunek przedstawia proces

A. gwintowania.

B. nitowania.

C. frezowania.

D. wiercenia.

ELM.03Pytanie 538

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Na płytce drukowanej w miejscach oznaczonych cyframi 1, 2, 3 należy zamontować

A. 1 - diodę prostowniczą, 2 - rezystor, 3 - kondensator elektrolityczny.

B. 1 - kondensator elektrolityczny, 2 - rezystor, 3 - diodę prostowniczą.

C. 1 - diodę prostowniczą, 2 - kondensator elektrolityczny, 3 - rezystor.

D. 1 - kondensator elektrolityczny, 2 - diodę prostowniczą, 3 - rezystor.

ELM.03Pytanie 539

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Sygnał MO w układzie przedstawionym na rysunku jest równy 1, gdy

A. S1 = 1 i S2 = 0

B. S1 = 0 i S2 = 0

C. S1 = 0 i S2 = 1

D. S1 = 1 i S2 = 1

ELM.03Pytanie 540

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Jaką rolę pełni multiplekser?

A. Porównywanie sygnałów podawanych na wejścia

B. Przesyłanie danych z jednego wejścia do wybranego wyjścia

C. Kodowanie sygnałów na wejściach

D. Przesyłanie danych z wybranego wejścia na jedno wyjście

ELM.03Pytanie 541

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Elektrozawór typu normalnie zamknięty o parametrach 230V AC, 50Hz, DN 3/8" FAF 61 mm, nie aktywuje się po podaniu napięcia znamionowego. Przystępując do serwisu elektrozaworu, trzeba najpierw wyłączyć napięcie zasilające, a następnie, w pierwszej kolejności

A. wymienić membranę

B. zwiększyć napięcie zasilania i podać je na cewkę elektrozaworu

C. wymienić uszczelkę

D. zmierzyć rezystancję cewki

ELM.03Pytanie 542

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Przyrząd pokazany na rysunku to

A. klucz francuski.

B. klucz szwedzki.

C. klucz dynamometryczny.

D. klucz płaski.

ELM.03Pytanie 543

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Parametr określający zakres roboczy działania siłownika to

A. maksymalne ciśnienie

B. teoretyczna siła pchająca

C. średnica cylindra

D. skok siłownika

ELM.03Pytanie 544

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Przedstawiony na rysunku układ jest symbolem regulatora typu

A. PID

B. PI

C. PD

D. I

ELM.03Pytanie 545

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Element oznaczony symbolem BC 107 to tranzystor?

A. germanowy impulsowy

B. krzemowy w.cz.

C. germanowy mocy

D. krzemowy m.cz.

ELM.03Pytanie 546

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

A. Zaciskowe i szybkozłącze.

B. Szybkozłącze i wtykowe.

C. Wtykowe i zakręcane.

D. Zakręcane i zaciskowe.

ELM.03Pytanie 547

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?

A. 40,60 cm3

B. 4,06 cm3

C. 406,00 cm3

D. 4060,00 cm3

ELM.03Pytanie 548

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Który symbol graficzny oznacza sterowanie ręczne dźwignią?

D.

B.

C.

A.

ELM.03Pytanie 549

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Wskaż zawór, który należy zastosować, jako zawór rozdzielający V.

C.

A.

B.

D.

ELM.03Pytanie 550

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jaką odległość określa skok siłownika?

A. odległość pomiędzy krućcem zasilającym a końcem tłoczyska, gdy jest w wysuniętej pozycji

B. odległość między obudową siłownika a końcem tłoczyska, gdy jest w pozycji wsuniętej

C. odległość między obudową siłownika a końcem tłoczyska w pozycji wysunięcia

D. odległość między skrajnymi położeniami końca tłoczyska (w stanie wsunięcia i wysunięcia)

ELM.03Pytanie 551

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Na szynie TH35 trzeba zamontować przedstawiony na ilustracji przekaźnik o 4 zestykach przełącznych. Które gniazdo można zastosować do tego montażu?

Gniazdo 4.

Gniazdo 3.

Gniazdo 2.

Gniazdo 1.

ELM.03Pytanie 552

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

W pomiarze deformacji konstrukcji nośnych najczęściej wykorzystuje się czujniki, które działają na zasadzie

A. efektu piezoelektrycznego

B. zmiany indukcyjności własnej

C. zmiany pojemności elektrycznej

D. zmiany rezystancji

ELM.03Pytanie 553

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Siłownik hydrauliczny jest zasilany olejem pod ciśnieniem p = 60 barów oraz ma przepływ Q = 85 l/min. Jaka jest moc hydrauliczna, którą pobiera siłownik?

A. 8,5 kW

B. 85,0 kW

C. 5,1 kW

D. 51,0 kW

ELM.03Pytanie 554

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Zasada hydrostatycznego smarowania, która polega na oddzieleniu współdziałających powierzchni samoistnie powstającym klinem smarnym, stosowana jest w

A. zaworach kulowych

B. hamulcach tarczowych

C. łożyskach ślizgowych

D. łożyskach kulkowych

ELM.03Pytanie 555

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Którą z przedstawionych nakrętek należy zastosować w połączeniach gwintowych, aby zapewnić ochronę przed zranieniem o powierzchnię gwintu oraz nadać im estetyczny wygląd?

A.

B.

D.

C.

ELM.03Pytanie 556

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Zespół elementów przedstawiony na rysunku pełni funkcję

A. filtra.

B. stabilizatora napięcia.

C. prostownika.

D. powielacza napięcia.

ELM.03Pytanie 557

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

W systemie mechatronicznym znajduje się 18 czujników cyfrowych, 4 przetworniki analogowe oraz 11 elementów wykonawczych działających w trybie dwustanowym. Jaką konfigurację modułowego sterownika PLC należy zastosować do zarządzania tym układem?

A. DI32/DO8 oraz AI2

B. DI16/DO16 oraz AI2

C. DI16/DO8 oraz AI4

D. DI32/DO16 oraz AI4

ELM.03Pytanie 558

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Bezpieczeństwo i BHP

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

C.

B.

D.

A.

ELM.03Pytanie 559

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Na rysunku przedstawiono tabliczkę znamionową

A. silnik indukcyjnego.

B. autotransformatora.

C. silnika prądu stałego.

D. transformatora.

ELM.03Pytanie 560

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

W układzie, którego schemat przedstawiono na rysunku, w miejscu oznaczonym cyfrą 5 należy zamontować siłownik

B.

D.

C.

A.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Maksymalne napięcie na analogowym wejściu kontrolera PLC wynosi 10 V DC, a rozdzielczość tego wejścia, wynosząca około 40 mV, zapewnia zastosowanie kontrolera PLC z przetwornikiem A/C.

Podczas naprawy pieca indukcyjnego pracownik doznał poparzenia ramienia. Jaką pomoc powinien otrzymać w pierwszej kolejności?

Wskaź prawidłową sekwencję montażu składników w systemie przygotowania sprężonego powietrza?

Na podstawie tabeli z kodami paskowymi rezystorów określ rezystancję rezystora oznaczonego paskami w kolejności: pomarańczowy, niebieski, czarny.

Wydatki na materiały potrzebne do stworzenia urządzenia elektronicznego wynoszą 1 000 zł. Koszty realizacji wynoszą 100% wartości materiałów. Zarówno materiały, jak i wykonanie podlegają 22% stawce VAT. Jaka jest całkowita suma kosztów związanych z urządzeniem?

Jaki miernik należy zastosować w przedstawionym na rysunku układzie pomiaru metodą pośrednią?

Aby zachować odpowiedni poziom ciśnienia w systemach hydraulicznych, wykorzystuje się zawory

Zestyk K1, oznaczony na schemacie czerwoną ramką, odpowiada za

Odczytaj wynik pomiaru wykonanego mikrometrem.

W instalacji pneumatycznej przedstawionej na rysunku przewód główny, do którego podłącza się m.in. kolejne układy sterowania pneumatycznego zainstalowany, jest ze spadkiem 1% w celu

Na którym rysunku przedstawiono prawidłowe ułożenie przewodu hydraulicznego?

Na rysunku przedstawiony został schemat układu pneumatycznego. Które stwierdzenie odzwierciedla sposób działania układu?

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

Do jakiej kategorii pomiarów można zakwalifikować pomiar długości gwintowanego fragmentu śruby przy użyciu przymiaru kreskowego?

Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy

Aby odkręcić śrubę z sześciokątnym gniazdem, konieczne jest zastosowanie klucza

Rysunek przedstawia proces

Na płytce drukowanej w miejscach oznaczonych cyframi 1, 2, 3 należy zamontować

Sygnał MO w układzie przedstawionym na rysunku jest równy 1, gdy

Jaką rolę pełni multiplekser?

Elektrozawór typu normalnie zamknięty o parametrach 230V AC, 50Hz, DN 3/8" FAF 61 mm, nie aktywuje się po podaniu napięcia znamionowego. Przystępując do serwisu elektrozaworu, trzeba najpierw wyłączyć napięcie zasilające, a następnie, w pierwszej kolejności

Przyrząd pokazany na rysunku to

Parametr określający zakres roboczy działania siłownika to

Przedstawiony na rysunku układ jest symbolem regulatora typu

Element oznaczony symbolem BC 107 to tranzystor?

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

Jaka jest objętość oleju w cylindrze siłownika o powierzchni roboczej 20,3 cm2 oraz skoku 200 mm?

Który symbol graficzny oznacza sterowanie ręczne dźwignią?

Wskaż zawór, który należy zastosować, jako zawór rozdzielający V.

Jaką odległość określa skok siłownika?

Na szynie TH35 trzeba zamontować przedstawiony na ilustracji przekaźnik o 4 zestykach przełącznych. Które gniazdo można zastosować do tego montażu?

W pomiarze deformacji konstrukcji nośnych najczęściej wykorzystuje się czujniki, które działają na zasadzie

Siłownik hydrauliczny jest zasilany olejem pod ciśnieniem p = 60 barów oraz ma przepływ Q = 85 l/min. Jaka jest moc hydrauliczna, którą pobiera siłownik?

Zasada hydrostatycznego smarowania, która polega na oddzieleniu współdziałających powierzchni samoistnie powstającym klinem smarnym, stosowana jest w

Którą z przedstawionych nakrętek należy zastosować w połączeniach gwintowych, aby zapewnić ochronę przed zranieniem o powierzchnię gwintu oraz nadać im estetyczny wygląd?

Zespół elementów przedstawiony na rysunku pełni funkcję

W systemie mechatronicznym znajduje się 18 czujników cyfrowych, 4 przetworniki analogowe oraz 11 elementów wykonawczych działających w trybie dwustanowym. Jaką konfigurację modułowego sterownika PLC należy zastosować do zarządzania tym układem?

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

Na rysunku przedstawiono tabliczkę znamionową

W układzie, którego schemat przedstawiono na rysunku, w miejscu oznaczonym cyfrą 5 należy zamontować siłownik
