ELM.03Pytanie 601
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka
Aby zmierzyć naprężenia normalne (ściśnięcia, rozciągnięcia), należy użyć
A. termometru
B. tachometru
C. pirometru
D. tensometru
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
ELM.03Pytanie 602
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie
Wartość sygnału binarnego (11100111)2 na wyjściu ośmiobitowego przetwornika A/C w urządzeniu mechatronicznym odpowiada liczbie dziesiętnej
A. (230)10
B. (255)10
C. (254)10
D. (231)10
ELM.03Pytanie 603
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

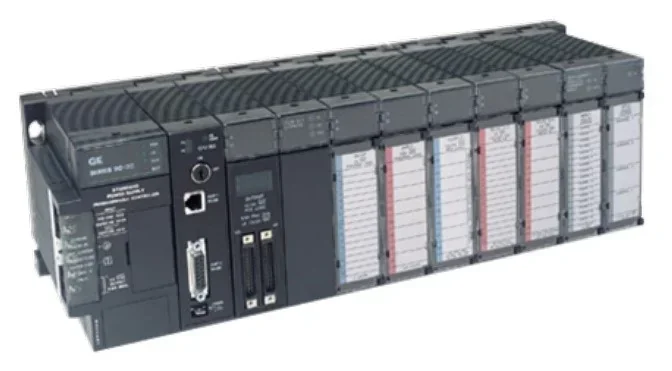

Które urządzenie zostało przedstawione na rysunku?
A. Regulator PID.
B. Przetwornica DC/DC.
C. Modułowy sterownik PLC.
D. Kompaktowy sterownik PLC.
ELM.03Pytanie 604
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Konserwacja i eksploatacja
Kiedy w układzie hydraulicznym, w którym nie ma elementów dławiących, w normalnych warunkach roboczych występuje wolna reakcja oraz znaczne opory przepływu, należy zastąpić olej olejem
A. o niższej lepkości
B. o wyższej gęstości
C. tworzącym emulsję z wodą
D. odpornym na proces starzenia
ELM.03Pytanie 605
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Na rysunku przedstawiono
A. mostek prostowniczy.
B. tranzystor unipolarny.
C. transoptor szczelinowy.
D. fotorezystor.
ELM.03Pytanie 606
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Pomiary i diagnostyka
Na zaciski układu szeregowego RLC podano napięcie sinusoidalnie zmienne o wartości skutecznej 50 V. Jeżeli na cewce zmierzono napięcia 20 V i na kondensatorze również 20 V, to na rezystancji woltomierz wskaże
A. 70 V
B. 0 V
C. 50 V
D. 20 V
ELM.03Pytanie 607
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP
Jakie urządzenie chroni silnik przed zwarciem i przeciążeniem?
A. wyłącznik silnikowy
B. odgromnik
C. termistor
D. przekaźnik termiczny
ELM.03Pytanie 608
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Sterowanie i programowanie
Który z wymienionych języków programowania sterowników PLC jest językiem tekstowym?
A. SFC (Sequential Function Chart) - schemat sekwencji funkcji.
B. LD (Ladder Diagram) - schemat drabinkowy.
C. FBD (Function Block Diagram) - schemat bloków funkcyjnych.
D. IL (Instruction List) - lista instrukcji.
ELM.03Pytanie 609
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Bezpieczeństwo i BHP
Jakie pomiary należy przeprowadzić, aby zidentyfikować awarię w urządzeniu mechatronicznym, które uruchamia wyłącznik różnicowoprądowy w chwili włączenia zasilania?
A. Napięcia zasilania
B. Rezystancji izolacji
C. Ciągłości uzwojeń
D. Poboru prądu
ELM.03Pytanie 610
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
W celu kontroli siłowników jednostronnego działania wykorzystuje się zawory rozdzielające
A. 4/2
B. 5/2
C. 3/2
D. 4/3
ELM.03Pytanie 611
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Sterowanie i programowanie
Na przedstawionym diagramie sygnał Y odpowiada funkcji logicznej
A.
B.
C.
D.
ELM.03Pytanie 612
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Aby zredukować prędkość ruchu tłoczyska w pneumatycznym siłowniku dwustronnego działania, jakie urządzenie należy zastosować?
A. zawór dławiąco zwrotny
B. zawór szybkiego spustu
C. zawór podwójnego sygnału
D. przełącznik obiegu
ELM.03Pytanie 613
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Obróbka i techniki łączenia
Stal używana do wytwarzania zbiorników ciśnieniowych oznaczana jest w symbolu głównym literą
A. E
B. P
C. L
D. S
ELM.03Pytanie 614
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Bezpieczeństwo i BHP
W sieci TN-C został przerwany przewód PEN. Grozi to
A. przepaleniem się bezpieczników w obwodzie.
B. brakiem napięcia zasilającego dla wszystkich odbiorników.
C. pojawieniem się napięcia na obudowie urządzeń podłączonych do gniazda z bolcem ochronnym.
D. spadkiem napięcia zasilającego do 0,5 UN.
ELM.03Pytanie 615
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja
Rysunek przedstawia zawór
A. zwrotny.
B. dławiący.
C. szybkiego spustu.
D. odcinający.
ELM.03Pytanie 616
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Czy rdzenie maszyn elektrycznych produkuje się z stali?
A. chromowo-krzemowych
B. chromowych
C. krzemowo-manganowych
D. krzemowych
ELM.03Pytanie 617
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Jaką powierzchnię czynną ma tłok siłownika generującego siłę 1 600 N przy ciśnieniu 1 MPa oraz sprawności wynoszącej 0,8?
A. 1 000 mm2
B. 2 000 mm2
C. 1 500 mm2
D. 3 000 mm2
ELM.03Pytanie 618
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
W przedstawionym na schemacie układzie sterowania siłownikiem jednostronnego działania tłoczysko siłownika powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Który zawór należy zamontować w układzie w miejscu oznaczonym symbolem X?
A. Szybkiego spustu.
B. Podwójnego sygnału.
C. Dławiąco-zwrotny.
D. Przełącznik obiegu.
ELM.03Pytanie 619
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Tłoczysko siłownika hydraulicznego, przedstawionego na rysunku, oznaczono cyfrą
A. 2
B. 1
C. 3
D. 4
ELM.03Pytanie 620
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Pomiary i diagnostyka
Jaką metodę należy wykorzystać do pomiaru prędkości obrotowej wirnika silnika napędzającego system mechatroniczny?
A. Stroboskopową
B. Radiometryczną
C. Termoluminescencyjną
D. Ultradźwiękową
ELM.03Pytanie 621
Montaż, uruchamianie i konser…
Kategorie: Montaż i demontaż Obróbka i techniki łączenia
Tensomer foliowy powinien być zamocowany do podłoża
A. śrubą
B. klejem
C. zszywką
D. nitem
ELM.03Pytanie 622
Montaż, uruchamianie i konser…
Kategorie: Bezpieczeństwo i BHP Konserwacja i eksploatacja
Podczas eksploatacji urządzenia mechatronicznego pracownik uległ porażeniu prądem elektrycznym, ale po chwili odzyskał oddech. Należy
A. ułożyć go w pozycji bocznej ustalonej.
B. przystąpić do pośredniego masażu serca.
C. przystąpić do wykonywania sztucznego oddychania i kontynuować je przez około 30 minut.
D. ułożyć go na plecach z nogami do góry.
ELM.03Pytanie 623
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja
Który z przekształtników używanych w systemach zasilania dla urządzeń mechatronicznych przekształca energię prądu stałego na energię prądu przemiennego z regulowanymi wartościami częstotliwości i napięcia?
A. Regulator napięcia przemiennego
B. Falownik
C. Prostownik
D. Rozruch progresywny
ELM.03Pytanie 624
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja
Zasilanie podsystemu hydraulicznego w urządzeniu mechatronicznym wykonane zostało zgodnie ze schematem przedstawionym na rysunku. Którą z wymienionych funkcji pełni element oznaczony cyfrą 1?
A. Schładzanie cieczy hydraulicznej wprowadzanej do układu.
B. Stabilizowanie ciśnienia cieczy hydraulicznej w całym układzie.
C. Zabezpieczanie cieczy hydraulicznej przed zanieczyszczeniami pochodzącymi z otoczenia.
D. Zabezpieczanie przed nadmiernym zużywaniem elementów układu hydraulicznego.
ELM.03Pytanie 625
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia
Przedstawione narzędzie jest wykorzystywane podczas
A. frezowania.
B. gwintowania.
C. wiercenia.
D. toczenia.
ELM.03Pytanie 626
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

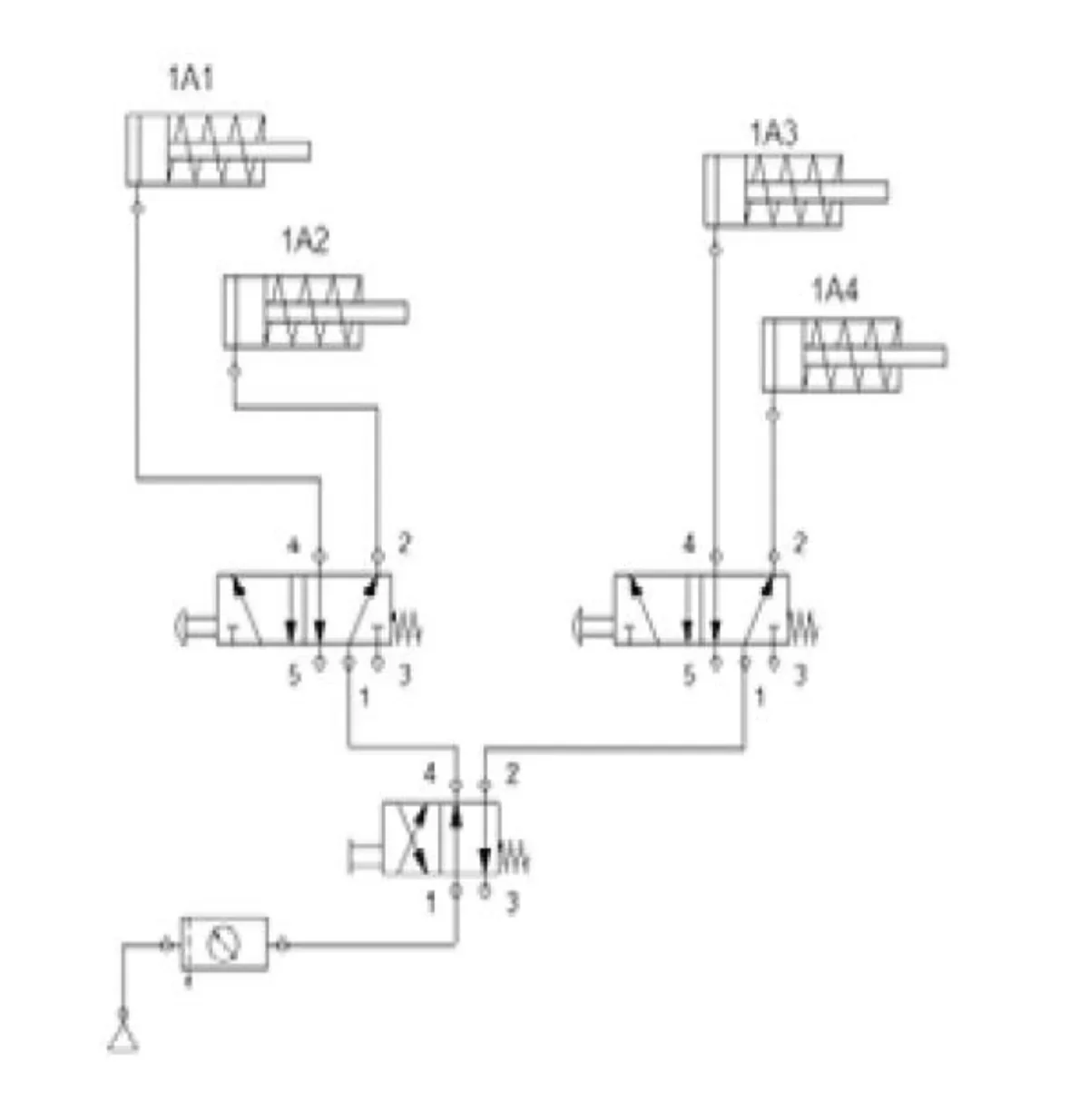

W układzie pneumatycznym przedstawionym na ilustracji po włączeniu zasilania jako pierwszy wysunie się siłownik oznaczony symbolem
A. 1A4
B. 1A2
C. 1A1
D. 1A3
ELM.03Pytanie 627
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

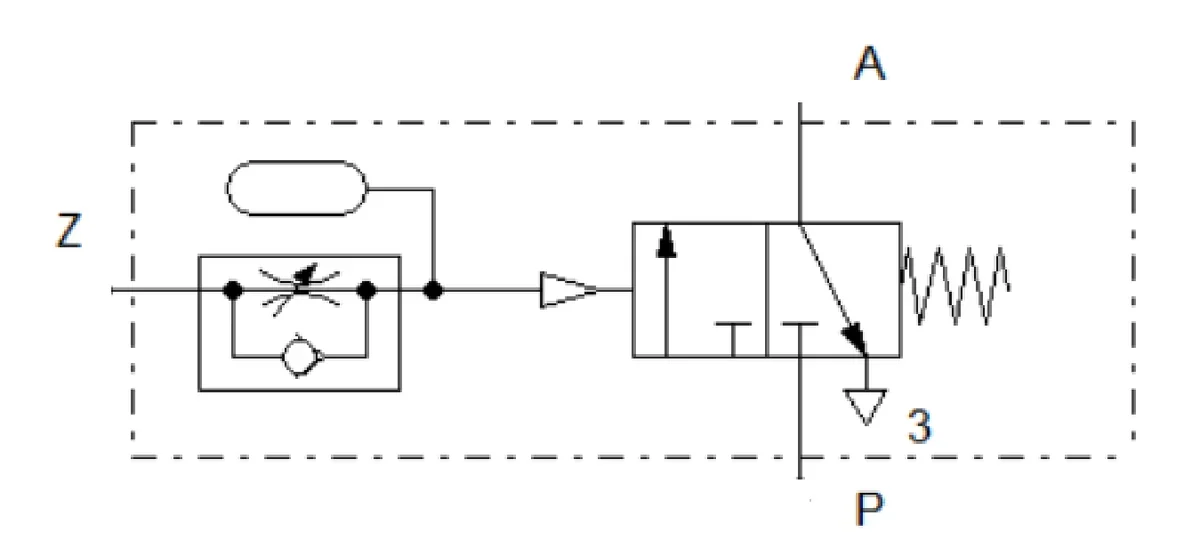

Na rysunku przedstawiono schemat
A. pneumatycznego przekaźnika czasowego z opóźnionym włączeniem.
B. wyspy zaworowej.
C. pneumatycznego przekaźnika czasowego z opóźnionym wyłączeniem.
D. reduktora z manometrem.
ELM.03Pytanie 628
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Dioda podłączona równolegle do cewki przekaźnika pracującego w obwodzie prądu stałego
A. eliminuje napięcie samoindukcji w cewce podczas zwalniania.
B. zmniejsza czas reakcji styków przekaźnika.
C. zwiększa rezystancję styków przekaźnika.
D. likwiduje drgania styków przekaźnika podczas zadziałania.
ELM.03Pytanie 629
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP
Zaświecenie której lampki sygnalizacyjnej informuje o niebezpieczeństwie?
A.
D.
C.
B.
ELM.03Pytanie 630
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja
Na rysunku przedstawiono fragment urządzenia z zamontowaną smarowniczką (kalamitką). Które z przedstawionych na rysunkach narzędzi należy zastosować do smarowania?
D.
A.
B.
C.
ELM.03Pytanie 631
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Ile wynosi wartość pojemności kondensatora, przedstawionego na rysunku?
A. 470 nF
B. 474 μF
C. 470 μF
D. 474 nF
ELM.03Pytanie 632
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż
Na rysunku przedstawiono schemat
A. reduktora z manometrem.
B. pneumatycznego zaworu czasowego z opóźnionym wyłączeniem.
C. wyspy zaworowej.
D. pneumatycznego zaworu czasowego z opóźnionym włączeniem.
ELM.03Pytanie 633
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik AC skutkuje
A. wzrostem reaktancji uzwojeń
B. zwiększeniem prędkości obrotowej
C. spadkiem reaktancji uzwojeń
D. zmniejszeniem prędkości obrotowej
ELM.03Pytanie 634
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Siłownik pneumatyczny ze sprężyną zwrotną przeznaczony jest do podnoszenia masy (ruch powolny, obciążenie na całym skoku). Ciśnienie robocze w instalacji pneumatycznej wynosi 6·105 N/m2. Obliczona średnica cylindra, z uwzględnieniem sprawności siłownika η = 0,75 oraz stwierdzonych w instalacji pneumatycznej wahań ciśnienia roboczego rzędu 5% wartości nominalnej, wynosi 65 mm. Z zamieszczonego w tabeli typoszeregu siłowników dobierz średnicę cylindra spełniającą powyższe warunki.
| Tabl. 1. Parametry siłowników | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| średnica cylindra w mm | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
| średnica tłoczyska w mm | 6 | 8 | 8 | 10 | 12 | 16 | 20 | 20 | 25 | 25 | 32 | 40 | 40 | |
| gwinty otworów przyłączeniowych | M5 | M5 | G⅛ | G⅛ | G⅛ | G¼ | G¼ | G⅜ | G⅜ | G⅜ | G½ | G¾ | G¾ | |
| siła pchająca przy po = 6 bar w N | siłownik jednostron. dział. | 50 | 96 | 151 | 241 | 375 | 644 | 968 | 1560 | 2530 | 4010 | -- | -- | -- |
| siłownik dwustron. dział. | 58 | 106 | 164 | 259 | 422 | 665 | 1040 | 1650 | 2660 | 4150 | 6450 | 10600 | 16600 | |
| siła ciągnąca przy po = 6 bar w N | siłownik dwustronnego działania | 54 | 79 | 137 | 216 | 364 | 550 | 870 | 1480 | 2400 | 3890 | 6060 | 9960 | 15900 |
| siłownik jednostron. dział. | 10, 25, 50 | 25, 50, 80, 100 | -- | |||||||||||
| skoki w mm | siłownik dwustron. dział. | do 160 | do 200 | do 320 | 10, 25, 50, 80, 100, 160, 200, 250, 320, 400, 500........2000 | |||||||||
A. 63 mm
B. 50 mm
C. 80 mm
D. 100 mm
ELM.03Pytanie 635
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Na podstawie danych katalogowych przetwornika różnicy ciśnień dobierz napięcie zasilania dla prądowego sygnału wyjściowego.
| Zasilanie [VDC] |
|
| Sygnały wyjściowe |
|
A. 10÷36 VDC
B. 5÷12 VDC
C. 15÷30 VDC
D. 10÷30 VDC
ELM.03Pytanie 636
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
Na fragmencie schematu obwodu sterowania silnika trójfazowego element oznaczony symbolem PC1 to
A. przekaźnik czasowy.
B. przekaźnik termiczny.
C. stycznik trójfazowy.
D. mechanizm krzywkowy.
ELM.03Pytanie 637
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka
Napięcie testowe, strata dielektryczna, maksymalne napięcie, opór izolacji, temperatury współczynnik pojemności - to parametry znamionowe
A. rezystora
B. solenoidu
C. kondensatora
D. diody pojemnościowej
ELM.03Pytanie 638
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Sterowanie i programowanie
Aby zaświeciła się lampka H1 należy wcisnąć
A. wyłącznie przycisk S3
B. przyciski S1 i S2
C. wyłącznie przycisk S1
D. przyciski S1 i S3
ELM.03Pytanie 639
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Sterowanie i programowanie
Którym wtykiem powinien być zakończony kabel komunikacyjny do sterownika przedstawionego na rysunku?
A. RJ-45
B. DB-25
C. DE-9
D. PS-2
ELM.03Pytanie 640
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Konserwacja i eksploatacja
W skład systemu do przygotowania sprężonego powietrza nie wchodzi
A. smarownica
B. filtr powietrza
C. sprężarka
D. reduktor ciśnienia
