ELM.03Pytanie 641
Montaż, uruchamianie i konser…
Kategorie: Montaż i demontaż Obróbka i techniki łączenia
Połączenia nitowe metalowej obudowy urządzenia należy wykonać przy użyciu narzędzia przedstawionego na rysunku
A.
D.
B.
C.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
ELM.03Pytanie 642
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
Wskaż zawór, który należy zamontować w miejsce szarego prostokąta, aby w układzie przedstawionym na schemacie zapewnić uruchomienie siłownika wyłącznie po jednoczesnym naciśnięciu obu zaworów rozdzielających.
D.
A.
B.
C.
ELM.03Pytanie 643
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Jakie elementy należy zweryfikować podczas kontroli smarownicy w zespole przygotowania powietrza w systemie pneumatycznym?
A. Poziom oleju
B. Spust kondensatu
C. Wilgotność powietrza
D. Ciśnienie w systemie
ELM.03Pytanie 644
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
W przenośniku taśmowym zastosowano napęd mechatroniczny, którego schemat blokowy przedstawiono na rysunku. Który element umożliwiający programowe zmiany prędkości obrotowej silników napędowych oznaczono znakiem zapytania?
A. Mostek typu H.
B. Softstart.
C. Przemiennik częstotliwości.
D. Prostownik sterowany.
ELM.03Pytanie 645
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Silnik bezszczotkowy (ang. BLDC Brushless Direct Current motor) jest zasilany napięciem
A. jednofazowym
B. trójfazowym
C. stałym
D. dwufazowym
ELM.03Pytanie 646
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Podczas działania napędu zwrotnego z użyciem silnika prądu stałego zaobserwowano, że prędkość obrotowa silnika jest różna w obu kierunkach oraz że iskrzenie szczotek przy obrocie w jedną stronę jest znacznie większe niż przy obrocie w kierunku przeciwnym. Jakie kroki należy podjąć w celu naprawy silnika?
A. Obtoczyć oraz przeszlifować komutator
B. Ustawić szczotki w strefie neutralnej
C. Znormalizować nacisk szczotek
D. Zamienić łożyska
ELM.03Pytanie 647
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż
W układzie elektropneumatycznym przedstawionym na ilustracji należy zamontować zawór rozdzielający w wersji
| Wersja zaworu | W1 | W2 | W3 | W4 |
|---|---|---|---|---|
| Liczba cewek | 1 | 2 | 1 | 2 |
| Typ zaworu | 4/2 | 4/3 | 5/2 | 5/2 |
| Biegunowość zasilania | dowolna | dowolna | dowolna | dowolna |
A. W4.
B. W1.
C. W2.
D. W3.
ELM.03Pytanie 648
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Na rysunku przedstawiono symbol czujnika
A. ultradźwiękowego.
B. indukcyjnego.
C. magnetycznego.
D. mechanicznego.
ELM.03Pytanie 649
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP
Którego z przedstawionych elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?
B.
C.
A.
D.
ELM.03Pytanie 650
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka
Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w wykonaniu elementu mechanicznego?
A. Rzeczywiste
B. Nominalne
C. Jednostronne
D. Graniczne
ELM.03Pytanie 651
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Który z przedstawionych na rysunkach podzespołów zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania powietrzem urządzenia pneumatycznego?
D.
A.
B.
C.
ELM.03Pytanie 652
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Który rodzaj beztłokowego siłownika pneumatycznego przedstawiono na rysunku?
A. Workowy.
B. Dętkowy.
C. Muskuł.
D. Membranowy.
ELM.03Pytanie 653
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja
W systemie przygotowania sprężonego powietrza elementy są instalowane w następującej kolejności:
A. smarownica, filtr powietrza, reduktor
B. reduktor, filtr powietrza, smarownica
C. reduktor, smarownica, filtr powietrza
D. filtr powietrza, reduktor, smarownica
ELM.03Pytanie 654
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka
Aby zmierzyć nieznaną rezystancję z wysoką precyzją przy użyciu trzech rezystorów odniesienia o znanych wartościach, jaki przyrząd powinno się zastosować?
A. mostek Wheatstone'a
B. omomierz
C. mostek Thomsona
D. megaomomierz
ELM.03Pytanie 655
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
W przedstawionej tabeli zostały opisane czynności wykonywane podczas przeprowadzania
| Połączenie przewodów | Przebieg badania | ||
|---|---|---|---|
| Nazwa czynności | Czas trwania | Warunki zakończenia badania wynikiem pozytywnym | |
| Spawane, lutowane lub zaciskane | podniesienie ciśnienia do wartości ciśnienia próbnego | --- | brak przecieków i roszenia szczególnie na połączeniach i dławicach |
| obserwacja instalacji | 30 minut | jw. ponadto manometr nie wykaże spadków ciśnienia | |
| Gwintowane | podniesienie ciśnienia do wartości ciśnienia próbnego | --- | brak przecieków i roszenia szczególnie na połączeniach i dławicach |
| obserwacja instalacji | 30 minut | jw. ponadto wartość ciśnienia na manometrze nie spadnie więcej niż 2% | |
W przedstawionej tabeli zostały opisane czynności wykonywane podczas przeprowadzania
A. redukowania ciśnienia instalacji pneumatycznych.
B. czyszczenia instalacji hydraulicznych.
C. testowania ciśnieniowego instalacji hydraulicznych.
D. opróżniania instalacji pneumatycznych.
ELM.03Pytanie 656
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
W przedstawionym układzie napięcie wyjściowe Uwy wynosi -5 V. Oznacza to, że
A. w gałęzi z rezystorem R1 jest przerwa.
B. w gałęzi z diodą D jest przerwa.
C. rezystor R1 jest zwarty.
D. dioda D jest zwarta.
ELM.03Pytanie 657
Montaż, uruchamianie i konser…
Kategorie: Montaż i demontaż Obróbka i techniki łączenia
Do połączeń, które można rozłączyć, zalicza się połączenia
A. spawane
B. śrubowe
C. nitowe
D. zgrzewane
ELM.03Pytanie 658
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka
Na podstawie wskazania mikrometru wynik pomiaru wynosi
A. 21,64 mm
B. 22,16 mm
C. 21,14 mm
D. 22,14 mm
ELM.03Pytanie 659
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Filtr o charakterystyce pasmowo-zaporowej
A. tłumi sygnały o niskich częstotliwościach.
B. przepuszcza sygnały o niskich częstotliwościach.
C. przepuszcza sygnały w zakresie określonego pasma częstotliwości.
D. tłumi sygnały o częstotliwościach w obrębie określonego pasma częstotliwości.
ELM.03Pytanie 660
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Na podstawie przedstawionej tabliczki znamionowej przemiennika częstotliwości określ jego maksymalną częstotliwość wyjściową.
A. 0 Hz
B. 60 Hz
C. 650 Hz
D. 50 Hz
ELM.03Pytanie 661
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż
Którego klucza należy użyć do odkręcenia przedstawionej na rysunku śruby?
A. Z gniazdem sześciokątnym.
B. Płaskiego szczękowego.
C. Oczkowego sześciokątnego.
D. Trzpieniowego sześciokątnego.
ELM.03Pytanie 662
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP Konserwacja i eksploatacja
Którego urządzenia nie wolno zasilać z źródła napięcia oznaczonego jako 400 V; 3/N/PE ~50 Hz?
A. Silnika prądu stałego o napięciu 400 V
B. Silnika jednofazowego o napięciu 230 V
C. Silnika trójfazowego klatkowego o napięciu międzyfazowym 400 V skojarzonego w Δ
D. Transformatora trójfazowego o napięciu górnym 400 V i skojarzeniu Dy5
ELM.03Pytanie 663
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie
Silnik synchroniczny zasilany z przemiennika częstotliwości o ustawieniach przedstawionych na rysunku, będzie pracował z prędkością obrotową
A. 1500 obr./min
B. 400 obr./min
C. 4,8 obr./min
D. 50 obr./min
ELM.03Pytanie 664
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja
Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do zasilania napięciem stałym.
A.
D.
C.
B.
ELM.03Pytanie 665
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

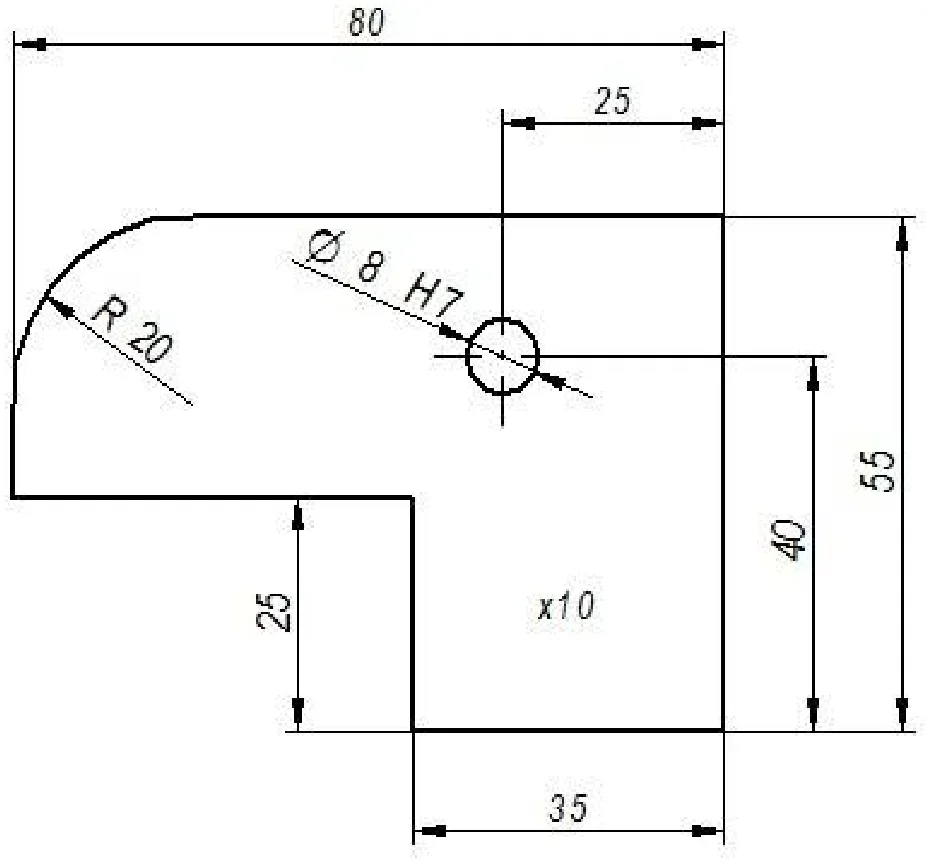

Na przedstawionym rysunku wykonawczym płytki montażowej jej grubość oznaczono symbolem
A. x
B. R
C. H
D. Ø
ELM.03Pytanie 666
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Do którego gniazda należy podłączyć czarny przewód pomiarowy, a do którego czerwony, aby wykonać pomiar przy wybranym zakresie?
A. 3 - czarny i 2 - czerwony.
B. 1 - czarny i 2 - czerwony.
C. 1 - czarny i 3 - czerwony.
D. 3 - czarny i 1 - czerwony.
ELM.03Pytanie 667
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Sterowanie i programowanie
Na podstawie diagramu czasowego, określ jaką reakcję na wyjściu Q przerzutnika JK spowodowało podanie stanu wysokiego na wejście J (C↑, J=1, K=0).
A. Pojawienie się stanu wysokiego.
B. Podtrzymanie stanu poprzedniego.
C. Pojawienie się stanu niskiego.
D. Zmianę stanu na przeciwny.
ELM.03Pytanie 668
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja
Które elementy przedstawiono na zdjęciu?
A. Akumulatory hydrauliczne.
B. Sondy pomiarowe.
C. Pojemniki na sprężone powietrze.
D. Obciążniki do układów hydraulicznych.
ELM.03Pytanie 669
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Na rysunku przedstawiono
A. termostat.
B. przekaźnik.
C. rozłącznik samoczynny.
D. stycznik.
ELM.03Pytanie 670
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP
Na podstawie fragmentu instrukcji określ możliwe napięcie zasilające przetwornik ultradźwiękowy zastosowany w urządzeniu pracującym w strefie zagrożonej wybuchem.
| A. Zdalny czujnik temperatury (tylko 3108) |
| B. Czarny: 0 V DC |
| C. Czerwony: 12 ÷ 40 V DC (w obszarze bezpiecznym), 12 ÷ 30 V DC z bariery ochronnej (w obszarze zagrożonym) |
| D. Obszar bezpieczny: Ekran kabla podłączyć do standardowego uziemienia (masy) lub obszar zagrożony: Ekran kabla podłączyć do uziemienia iskrobezpiecznego (masy) |
A. Napięcie przemienne 12 V.
B. Napięcie przemienne 30 V.
C. Napięcie stałe 30 V.
D. Napięcie stałe 40 V.
ELM.03Pytanie 671
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż
Cyfrą 3 na ilustracji oznaczono
A. łożysko.
B. uszczelkę.
C. tłok.
D. korpus.
ELM.03Pytanie 672
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Sterowanie i programowanie
Sterowanie za pomocą Pulse Width Modulation (PWM) w systemach kontrolnych odnosi się do regulacji przez
A. częstotliwości
B. amplitudy impulsu
C. zmianę szerokości impulsu
D. zmianę fazy impulsu
ELM.03Pytanie 673
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Transoptor wykorzystuje się do
A. konwersji impulsów elektrycznych na promieniowanie świetlne
B. galwanicznej izolacji obwodów
C. galwanicznego połączenia obwodów
D. sygnalizowania transmisji
ELM.03Pytanie 674
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka
Przedstawiony na rysunku przyrząd przeznaczony jest do pomiaru
A. średnicy otworów, w celu dobrania śrub montażowych.
B. zarysu i skoku gwintu śruby.
C. luzów między powierzchniami montowanych części maszyn.
D. grubości skrawanej powierzchni obrabianego elementu.
ELM.03Pytanie 675
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka

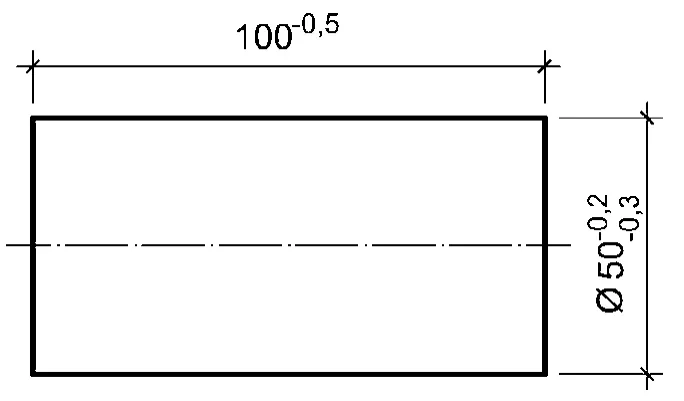

Jaka jest wartość tolerancji dla średnicy wałka przedstawionego na poniższym rysunku?
A. 0,2 mm
B. 0,5 mm
C. 0,1 mm
D. 0,3 mm
ELM.03Pytanie 676
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Sterowanie i programowanie Konserwacja i eksploatacja
Jakie urządzenie powinno być zastosowane do zasilania silnika indukcyjnego klatkowego w układzie trójfazowym, aby umożliwić ustawienie maksymalnych wartości prądu rozruchowego oraz płynne dostosowanie prędkości obrotowej silnika?
A. Prostownika sterowanego trójpulsowego
B. Softstartu
C. Przemiennika częstotliwości
D. Przełącznika gwiazda-trójkąt
ELM.03Pytanie 677
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Pomiary i diagnostyka
Zależność między ciśnieniem p, temperaturą T i objętością V powietrza opisuje zależność poniżej. Obniżenie temperatury powietrza przy jego stałej objętości
p · V T | = const |
A. nie ma wpływu na ciśnienie powietrza.
B. zwiększa ciśnienie powietrza dla temperatur mniejszych od 0 stop.C
C. zmniejsza ciśnienie powietrza.
D. zwiększa ciśnienie powietrza.
ELM.03Pytanie 678
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka
Do pomiaru której wielkości służy przedstawiona na rysunku śruba mikrometryczna?
A. Średnicy otworów.
B. Szerokości rowków.
C. Grubości rur.
D. Średnicy podziałowej gwintów.
ELM.03Pytanie 679
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V1 nastąpi
A. wsunięcie tłoków obu siłowników 1A1 i 1A2
B. wysunięcie tłoków obu siłowników 1A1 i 1A2
C. wysunięcie tłoka siłownika 1A2 i wsunięcie tłoka siłownika 1A1
D. wysunięcie tłoka siłownika 1A1 i wsunięcie tłoka siłownika 1A2
ELM.03Pytanie 680
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Podaj możliwą przyczynę osłabienia siły nacisku generowanej przez tłoczysko siłownika hydraulicznego?
A. Nieszczelność instalacji
B. Otwarty odpowietrznik filtra wlewowego
C. Niewystarczające smarowanie tłoczyska
D. Zablokowany zawór przelewowy
