ELM.03Pytanie 681
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jaki rodzaj tranzystora zastosowano w układzie wzmacniającym, przedstawionym na schemacie?

Ilustracja do pytania 1
A. Unipolarny z kanałem typu n.
B. Bipolarny pnp.
C. Bipolarny npn.
D. Unipolarny z kanałem typu p.
ELM.03Pytanie 682
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Narzędzie pomiarowe, przedstawione na rysunku, służy do sprawdzania

Ilustracja do pytania 2
A. promieni zaokrągleń.
B. szerokości szczelin między powierzchniami.
C. skoku gwintów metrycznych.
D. płaskości powierzchni.
ELM.03Pytanie 683
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Zgodnie z zamieszczoną tabelą do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 15 m/s, należy zastosować technikę smarowania

Prędkość łańcucha
Moc
Przenoszona		Mała< 5 m/s5 ... 10 m/s> 10 m/s
MałaOlej przekładniowy o dużej lepkości lub smar plastyczny.Olej przekładniowy.Olej przekładniowy.Olej przekładniowy.
Smarowanie okresowe, ręczne.Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.Smarowanie rozbryzgowe.
< 35 KWOlej przekładniowy.Olej przekładniowy.Olej przekładniowy.Olej przekładniowy.
Smarowanie ciągłe grawitacyjne.Smarowanie ciągłe grawitacyjne.Miski olejowe.Smarowanie rozbryzgowe.
> 35 KWOlej przekładniowy.Olej przekładniowy.Olej przekładniowy.Olej przekładniowy.
Smarowanie ciągłe grawitacyjne.Smarowanie ciągłe grawitacyjne lub miski olejowe.Smarowanie rozbryzgowe lub miski olejowe.Smarowanie ciśnieniowe, rozbryzgowe.
A. ciągłego grawitacyjnego.
B. ciśnieniowego.
C. okresowego, ręcznego.
D. rozbryzgowego.
ELM.03Pytanie 685
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

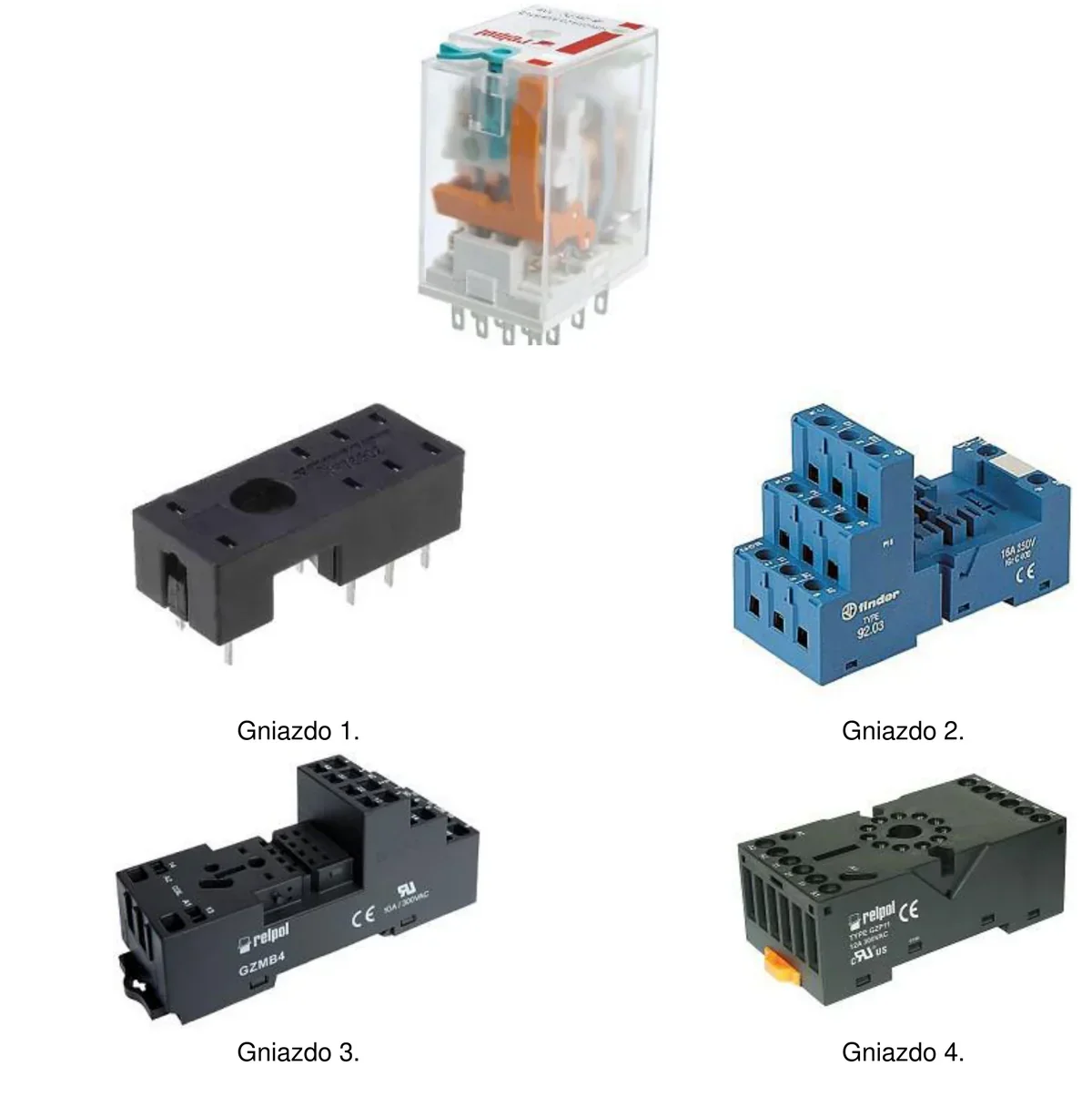

Na szynie TH35 trzeba zamontować przedstawiony na ilustracji przekaźnik o 4 zestykach przełącznych. Które gniazdo można zastosować do tego montażu?

Fotografia przekaźnika i czterech gniazd oznaczonych numerami 1–4
Gniazdo 1.
Gniazdo 3.
Gniazdo 2.
Gniazdo 4.
ELM.03Pytanie 686
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Co może się zdarzyć, gdy w trakcie montażu silnika trójfazowego nastąpi przerwanie przewodu ochronnego PE?

A. pojawienia się napięcia na obudowie silnika, co grozi porażeniem prądem elektrycznym
B. wzrostu temperatury silnika podczas pracy, co może prowadzić do zapalenia się silnika
C. przeciążenia instalacji elektrycznej, co może skutkować pożarem
D. awarii stojana silnika
ELM.03Pytanie 687
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Siłownik, zasilany sprężonym powietrzem o ciśnieniu roboczym 8 barów, działa z prędkością 50 cykli na minutę i zużywa 1,4 litra powietrza w trakcie jednego cyklu. Jakie parametry powinna mieć sprężarka tłokowa do zasilania siłownika?

A. wydajność 5,3 m3/h, ciśnienie maksymalne 1,0 MPa
B. wydajność 5,3 m3/h, ciśnienie maksymalne 0,7 MPa
C. wydajność 3,6 m3/h, ciśnienie maksymalne 0,7 MPa
D. wydajność 3,6 m3/h, ciśnienie maksymalne 1,0 MPa
ELM.03Pytanie 688
Montaż, uruchamianie i konser…

Kategorie: Montaż i demontaż Bezpieczeństwo i BHP Konserwacja i eksploatacja

Jakie są właściwe etapy postępowania podczas rozbierania urządzenia mechatronicznego?

A. Odłączenie instalacji zewnętrznych, wyciągnięcie elementów ustalających, zdjęcie osłon oraz pokryw, wyciągnięcie elementów zabezpieczających
B. Zdjęcie osłon oraz pokryw, wyciągnięcie elementów zabezpieczających, odłączenie instalacji zewnętrznych, wyciągnięcie elementów ustalających
C. Odłączenie instalacji zewnętrznych, zdjęcie osłon oraz pokryw, wyciągnięcie elementów zabezpieczających, wyciągnięcie elementów ustalających
D. Wyciągnięcie elementów zabezpieczających, odłączenie instalacji zewnętrznych, zdjęcie osłon oraz pokryw, wyciągnięcie elementów ustalających
ELM.03Pytanie 689
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Którą z przedstawionych na ilustracji nakrętek należy zastosować w połączeniach gwintowych, aby zapewnić ochronę przed zranieniem o powierzchnię gwintu oraz nadać im estetyczny wygląd?

Ilustracja do pytania 9
Nakrętkę 3.
Nakrętkę 2.
Nakrętkę 4.
Nakrętkę 1.
ELM.03Pytanie 690
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Jaka jest maksymalna wartość podciśnienia, które może być doprowadzone do zaworu o danych znamionowych zamieszczonych w tabeli?

MS-18-310/2-HN
Zawory elektromagnetyczne 3/2 G1/8
Średnica nominalna : 1,4 mm
Ciśnienie pracy : -0,95 bar...8 bar
Czas zadziałania : 12 ms
Temperatura pracy : -10°C...+70°C
Zabezpieczenie : IP 65 EN 60529
Napięcie sterujące : 12V DC - 230V AC
A. 1 bar.
B. 0,75 bara.
C. 0,95 bara.
D. 2 bary.
ELM.03Pytanie 692
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

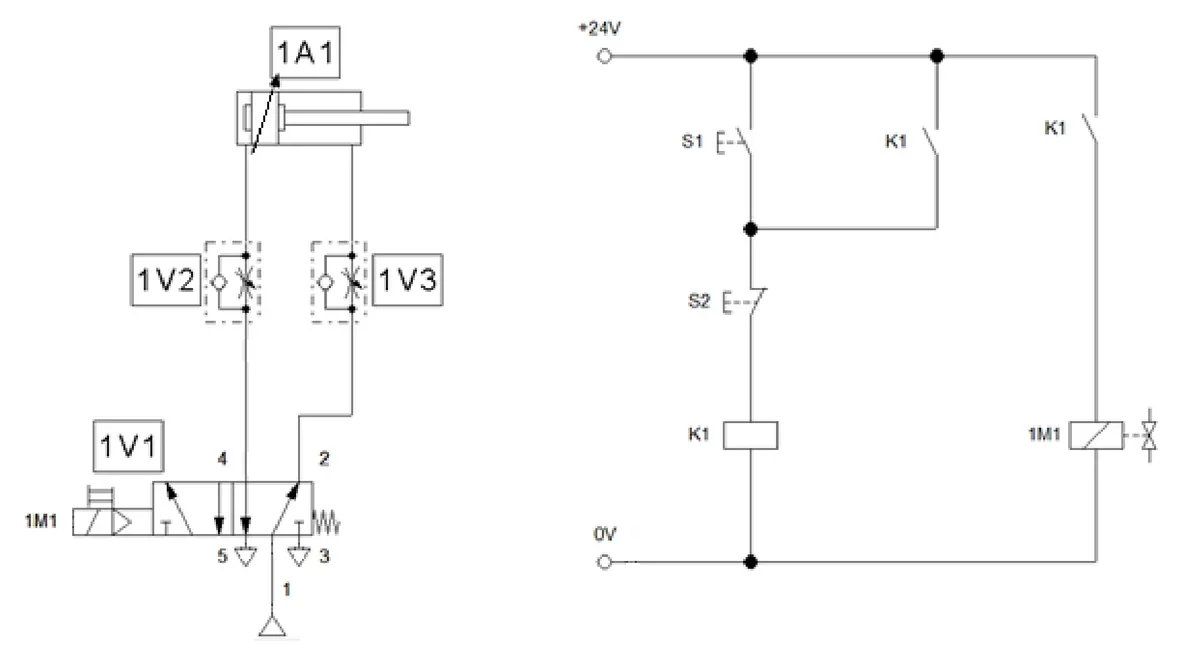

Przekaźnik elektromagnetyczny użyty do montażu układu, którego schemat przedstawiono na rysunku, powinien posiadać cewkę o napięciu zasilania 24 V DC oraz

Schemat pneumatyczny siłownika 1A1 z zaworami 1V1–1V3 i schemat sterowania z przekaźnikiem K1
A. dwa zestyki NC.
B. dwa zestyki NO.
C. jeden zestyk NO.
D. jeden zestyk przełączny.
ELM.03Pytanie 693
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Którego narzędzia należy użyć do demontażu bezpiecznika z urządzenia, którego fragment przedstawiono na rysunku?

Ilustracja do pytania 13
A. Klucza imbusowego.
B. Odsysacza.
C. Pęsety.
D. Lutownicy transformatorowej.
ELM.03Pytanie 694
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Montaż i demontaż Pomiary i diagnostyka

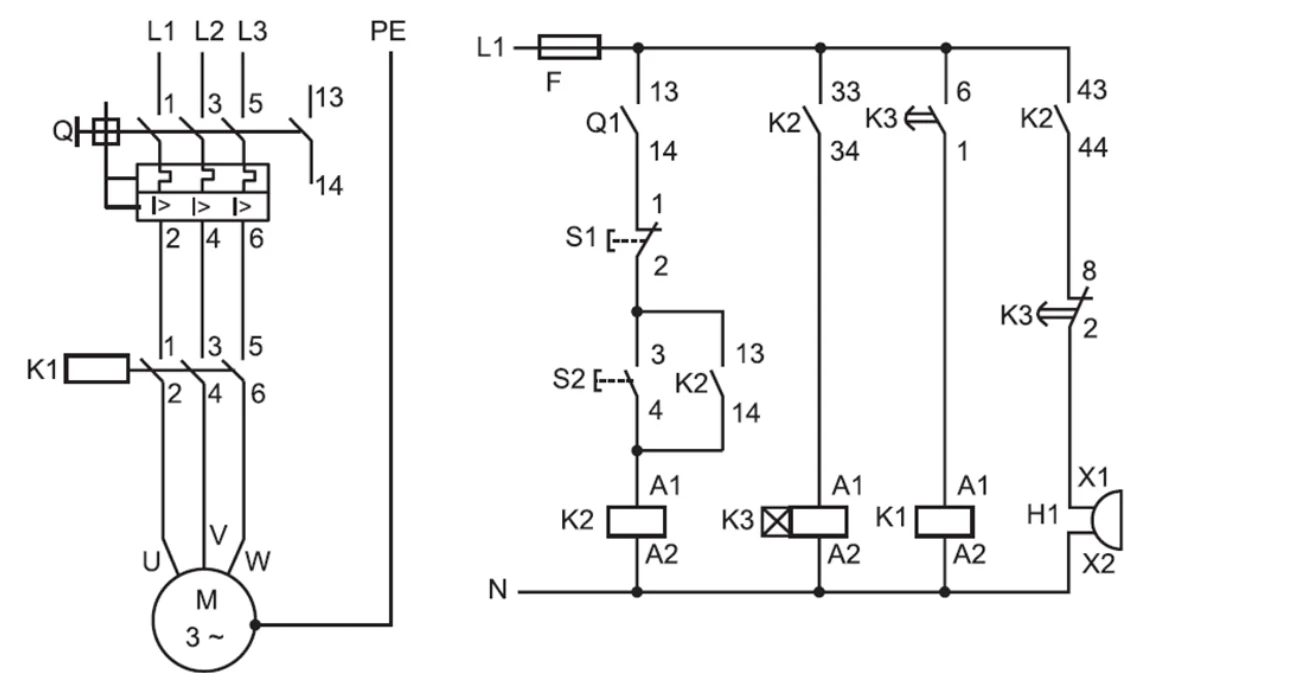

W systemie mechatronicznym zmontowano układ napędowy według przedstawionego schematu a następnie wykonano pomiary sprawdzające. Który z podanych wyników pomiaru świadczy o wadliwym wykonaniu połączenia?

Schemat układu napędowego: obwód główny silnika M z wyłącznikiem Q i stycznikiem K1 oraz obwód sterowania z przyciskami S1, S2, stycznikami K2, K1, przekaźnikiem czasowym K3 i sygnalizatorem H1
A. Miejsce pomiaru S2:4 – K2:A1 Wynik pomiaru 0
B. Miejsce pomiaru K2:33 – K2:34 Wynik pomiaru 0
C. Miejsce pomiaru S1:1 - S1:2 Wynik pomiaru ∞
D. Miejsce pomiaru K3:2 – H1:X1 Wynik pomiaru ∞
ELM.03Pytanie 697
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który z wymienionych zaworów hydraulicznych powinien być zainstalowany w układzie, aby prędkość obrotowa silnika hydraulicznego pozostawała stała, niezależnie od zmian wartości momentu obciążenia na wale?

A. Regulator przepływu
B. Rozdzielacz suwakowy
C. Zawór przelewowy
D. Zawór dławiąco-zwrotny
ELM.03Pytanie 698
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka

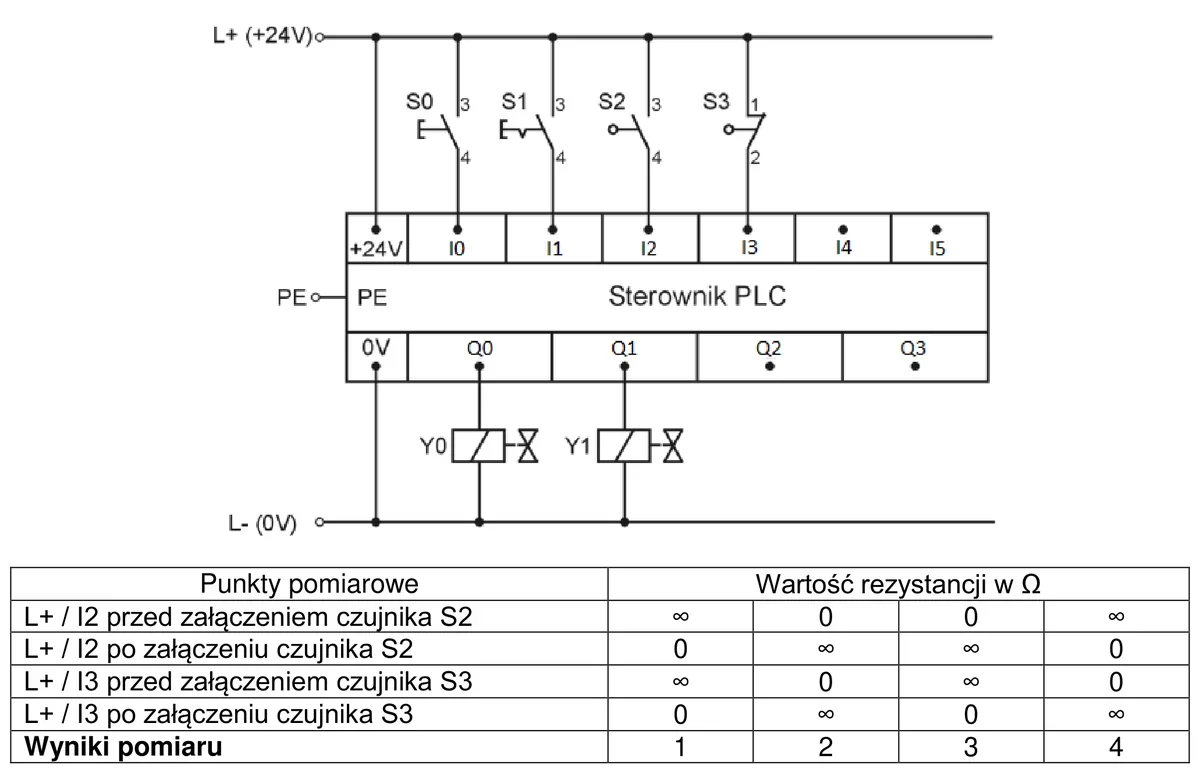

W celu sprawdzenia zgodności montażu czujników S2 i S3 ze schematem układu sterowania, przedstawionym na rysunku, wykonano pomiary rezystancji pomiędzy punktami wskazanymi w tabeli. Które wyniki potwierdzają poprawność wykonanego montażu?

Schemat podłączenia przycisków S0–S3 do wejść sterownika PLC z elektrozaworami Y0 i Y1 oraz tabela wyników pomiarów rezystancji
Wynik 1.
Wynik 3.
Wynik 4.
Wynik 2.
ELM.03Pytanie 699
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Podaj kolejność działań prowadzących do demontażu siłownika dwustronnego działania z układu pneumatycznego, który jest sterowany elektrozaworem 5/2 oraz posiada dwa czujniki kontaktronowe zamontowane na cylindrze.

A. Wyłączenie zasilania, zdjęcie czujników z cylindra, odkręcenie siłownika od podstawy, odłączenie przewodów pneumatycznych, wyłączenie zasilania sprężonym powietrzem
B. Wyłączenie zasilania sprężonym powietrzem, zdjęcie czujników, odłączenie przewodów pneumatycznych od siłownika, wyłączenie zasilania
C. Wyłączenie zasilania, odkręcenie siłownika od podstawy, odłączenie zasilania sprężonym powietrzem, odłączenie przewodów pneumatycznych od siłownika
D. Wyłączenie zasilania oraz odłączenie sprężonego powietrza, odłączenie przewodów pneumatycznych od siłownika, odłączenie przewodów czujników od układu sterującego, odkręcenie siłownika od podstawy
ELM.03Pytanie 700
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Wyłącznik przedstawiony na rysunku można zastosować w obwodach napięcia

Ilustracja do pytania 20
A. sinusoidalnego wyprostowanego.
B. przemiennego o wysokiej częstotliwości.
C. sinusoidalnego o częstotliwości 50 Hz.
D. stałego stabilizowanego.
ELM.03Pytanie 701
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Do których zacisków zestyku przełącznego przekaźnika należy podłączyć +24 V DC oraz lampki H1 i H2, aby połączenia były zgodne ze schematem przedstawionym na ilustracji?

Ilustracja do pytania 21
A. +24V DC do 12, H1 do 11, H2 do 14.
B. +24V DC do 14, H1 do 12, H2 do 11.
C. +24V DC do 11, H1 do 14, H2 do 12.
D. +24V DC do 11, H1 do 12, H2 do 14.
ELM.03Pytanie 702
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości otworu nieprzelotowego, blisko dna otworu w sposób przedstawiony na rysunku?

Ilustracja do pytania 22
A. Wysokościomierza.
B. Przymiaru liniowego.
C. Głębokości omierza.
D. Średnicówki czujnikowej.
ELM.03Pytanie 703
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP Konserwacja i eksploatacja

Cechy medium energii pneumatycznej, jakim jest sprężone powietrze, eliminują ryzyko powstania zagrożenia takiego jak

A. przenoszenie wibracji na pracownika
B. nadmierny hałas generowany przez pracujące urządzenia
C. iskra prowadząca do pożaru lub wybuchu
D. odłamki rozrywanych maszyn
ELM.03Pytanie 707
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jakie zjawisko fizyczne wyróżnia przetwornik piezoelektryczny?

A. Wytwarzanie siły elektromotorycznej na granicy dwóch metali
B. Wytwarzanie ładunku elektrycznego na powierzchni elementu pod wpływem zastosowanej siły kompresyjnej lub rozciągającej
C. Zmiana napięcia na końcach elementu przewodzącego prąd w wyniku działania pola magnetycznego
D. Modyfikacja rezystancji przewodnika w reakcji na przyłożoną siłę rozciągającą
ELM.03Pytanie 708
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Na podstawie danych katalogowych napędu bramy garażowej wskaż zasilacz, którego należy użyć do zasilania akcesoriów tego napędu.

Napięcie zasilania (V ~/Hz)230/50
Napięcie zasilania akcesoriów (V DC)24
Maks. obciążenie akcesoriów (mA)200
Układ logicznyAutomatyczny/
półautomatyczny
Wyprowadzenia płytyOtwieranie/stop/
zabezpieczenia/
ukł. kontrolny/lampka
błyskowa 24 VDC
Czas świecenia lampy oświetleniowej2 min


Napięcie
wyjściowe		Natężenie prądu
wyjściowego
Zasilacz 1.24 V ~0,5 A
Zasilacz 2.24 V =0,2 A
Zasilacz 3.230 V ~0,5 A
Zasilacz 4.230 V =0,2 A
A. Zasilacza 3.
B. Zasilacza 2.
C. Zasilacza 4.
D. Zasilacza 1.
ELM.03Pytanie 709
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na przedstawionym rysunku elementem wykonawczym jest

Ilustracja do pytania 29
A. zawór rozdzielający 1/3.
B. zawór rozdzielający 4/2.
C. siłownik jednostronnego działania.
D. siłownik dwustronnego działania.
ELM.03Pytanie 713
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Elementy z komponentów przeznaczone do montażu urządzenia powinny być posegregowane na stanowisku roboczym według

A. poziomu złożoności
B. kształtu
C. kolejności montażu
D. wielkości
ELM.03Pytanie 717
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Symbol podany na rysunku umieszczony w polu odczytowym miernika analogowego, oznacza

Ilustracja do pytania 37
A. napięcie probiercze izolacji 3 V.
B. trójfunkcyjność miernika.
C. ilość podziałek.
D. napięcie probiercze izolacji 3 kV.
ELM.03Pytanie 720
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Do pomiaru której wielkości charakteryzującej drgania ustawiono miernik przedstawiony na rysunku?

Ilustracja do pytania 40
A. Prędkości.
B. Częstotliwości.
C. Przyspieszenia.
D. Przesunięcia.
