ELM.03Pytanie 44
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Określ, na podstawie schematu elektropneumatycznego, jak zachowa się układ po zadziałaniu czujnika 1B2.

Ilustracja do pytania 4
A. Zostanie włączone działanie przekaźnika KT3.
B. Tłoczysko siłownika 1A1 zostanie natychmiast wysunięte.
C. Tłoczysko siłownika 1A1 zostanie natychmiast wsunięte.
D. Zostanie wyłączone działanie przekaźnika KT3.
ELM.03Pytanie 47
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Sterowanie i programowanie

W jaki sposób można zmienić kierunek obrotów wału w trójfazowym silniku indukcyjnym?

A. obniżyć częstotliwość zasilania
B. zwiększyć obciążenie
C. zamienić miejscami dwa dowolne fazowe przewody zasilające
D. podłączyć przewód neutralny
ELM.03Pytanie 49
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jaką funkcję w układzie, którego schemat przedstawiono na rysunku, pełni element oznaczony literą C?

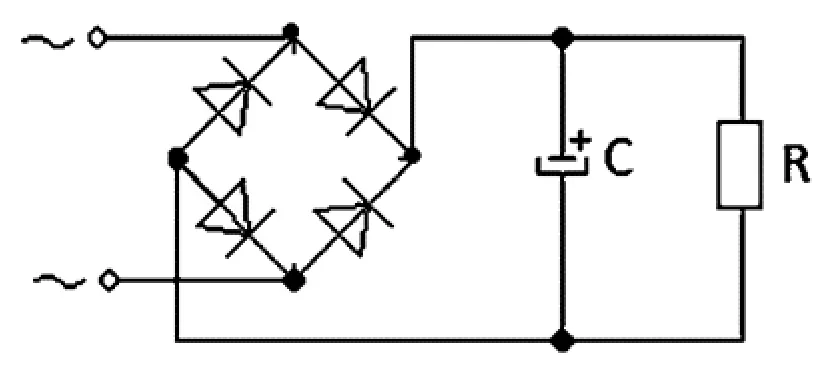

Schemat mostka prostowniczego z kondensatorem C i rezystorem R
A. Stabilizatora napięcia.
B. Odbiornika.
C. Prostownika.
D. Filtru dolnoprzepustowego.
ELM.03Pytanie 53
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał obracał się w lewo?

Ilustracja do pytania 13
A. W gwiazdę i podłączyć U – L1, V – L2, W – L3
B. W trójkąt i podłączyć U – L1, V – L3, W – L2
C. W gwiazdę i podłączyć U – L1, V – L3, W – L2
D. W trójkąt i podłączyć U – L1, V – L2, W – L3
ELM.03Pytanie 55
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

System napędowy, który składa się z silnika prądu przemiennego zasilanego przez falownik, działa poprawnie, gdy wzrost częstotliwości napięcia zasilającego prowadzi do

A. zmniejszenia reaktancji uzwojeń silnika
B. spadku obrotów silnika
C. obniżenia wartości napięcia zasilania
D. wzrostu obrotów silnika
ELM.03Pytanie 56
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Uszkodzeniu uległ regulator temperatury i procesu JCM-33A zasilany napięciem sieciowym, posiadający wyjście alarmu przerwania pętli regulacji i wyjście prądowe 4÷20 mA. Na podstawie fragmentu karty katalogowej dobierz model regulatora, który odpowiada uszkodzonemu.

Ilustracja do pytania 16
A. JCM-33A-A/M,1,SM
B. JCM-33A-R/M,-,LA
C. JCM-33A-R/M,1,SM
D. JCM-33A-A/M,-,LA
ELM.03Pytanie 58
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Na podstawie fragmentu instrukcji montażowej łącznika przyciskowego określ, które czynności należy wykonać jako pierwsze podczas montażu łącznika przyciskowego na pulpicie sterowniczym.

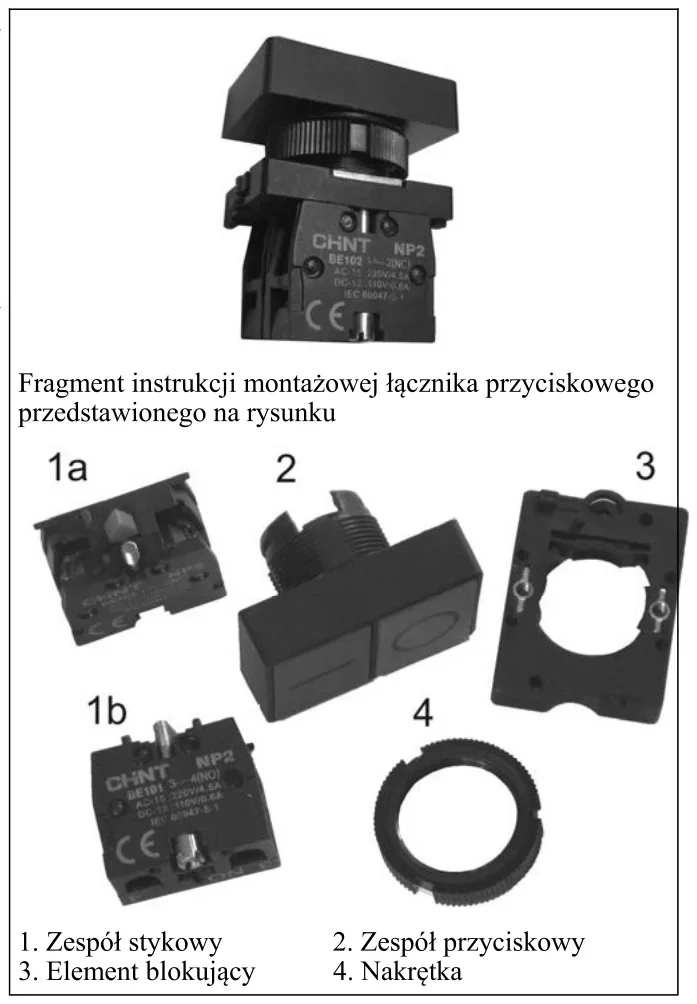

Fragment instrukcji montażowej łącznika przyciskowego z elementami 1a, 1b, 2, 3 i 4
A. Nakręcić nakrętkę 4 na zespół przyciskowy 2 i umieścić całość w otworze pulpitu.
B. Zatrzasnąć element blokujący 3 na zespole przyciskowym 2 i umieścić w otworze pulpitu.
C. Umieścić zespół przyciskowy 2 w otworze pulpitu, a następnie przymocować go nakrętką 4.
D. Przykręcić zespoły stykowe 1a i 1b do elementu blokującego 3 i zatrzasnąć całość na zespole przyciskowym 2.
ELM.03Pytanie 61
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

W układzie, którego schemat przedstawiono na rysunku, rezystor R1 służy do

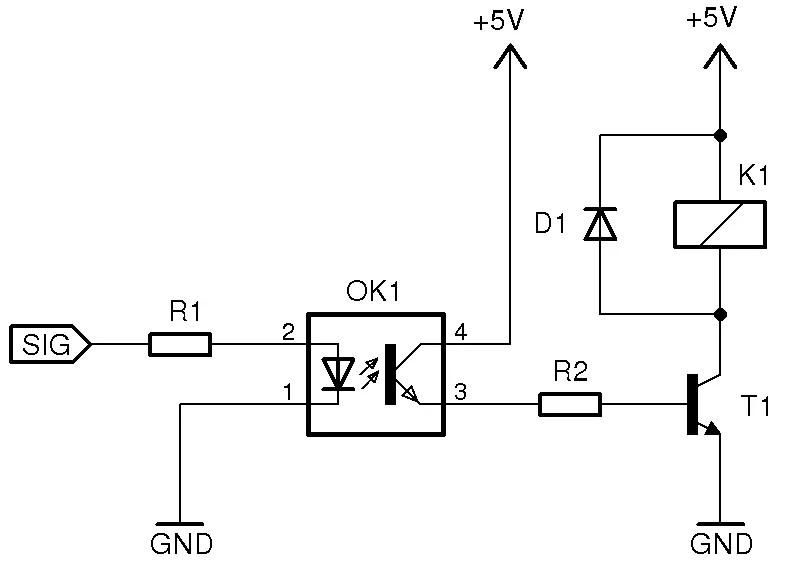

Schemat układu z transoptorem OK1, rezystorami R1, R2, tranzystorem T1, diodą D1 i przekaźnikiem K1
A. ograniczenia natężenia prądu wejściowego transoptora OK1
B. izolowania optycznego mikrokontrolera SIG od przekaźnika K1
C. regulacji czasu załączania tranzystora T1
D. ustawienia wartości napięcia załączenia cewki K1
ELM.03Pytanie 63
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Przekaźnik elektromagnetyczny użyty w układzie, którego schemat przedstawiono na rysunku, powinien posiadać cewkę o napięciu zasilania 24 V DC oraz

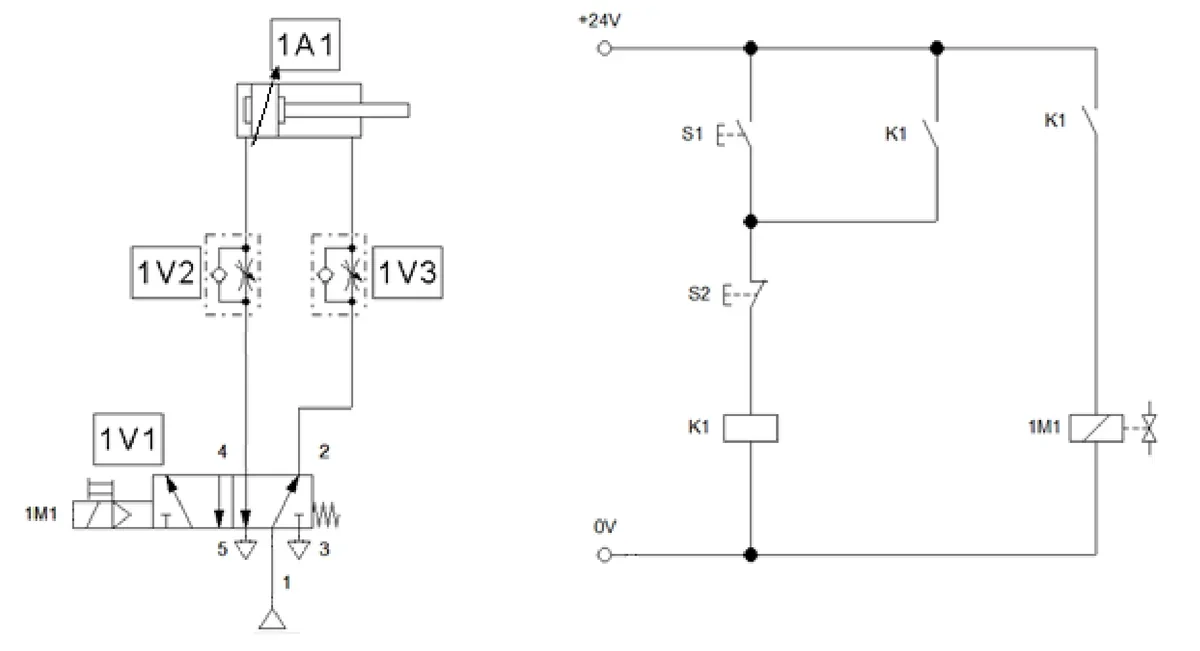

Schemat pneumatyczny siłownika 1A1 z zaworami 1V1–1V3 i schemat sterowania z przyciskami S1, S2, przekaźnikiem K1 i cewką 1M1
A. jeden zestyk zwierny.
B. zestaw styków NO+NC.
C. zestaw styków NC+NC.
D. dwa zestyki zwierne.
ELM.03Pytanie 64
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Na rysunku przedstawiono wykonywanie pomiaru prędkości obrotowej wału silnika napędowego w systemie mechatronicznym metodą

Ilustracja do pytania 24
A. optyczną.
B. mechaniczną.
C. elektromagnetyczną.
D. stroboskopową.
ELM.03Pytanie 67
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

W urządzeniu zmierzchowym fotorezystor pełni rolę

A. przełącznika instalacyjnego systemu
B. wskaźnika działania systemu
C. czujnika poziomu światła
D. ochrony prądowej systemu
ELM.03Pytanie 68
Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP

W sytuacji krwawienia zewnętrznego dłoni pracownika po upadku z wysokości (pracownik jest przytomny, oddycha, tętno jest wyczuwalne, wezwano pogotowie), należy

A. nałożyć opatrunek, a po chwili zmienić go sprawdzając, czy krwawienie ustąpiło
B. zatamować krew używając opaski powyżej rany i owinąć ranę bandażem
C. zatamować krew stosując opaskę poniżej rany i zabezpieczyć ranę bandażem
D. przygotować jałowy opatrunek i mocno nacisnąć go na ranę
ELM.03Pytanie 73
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jaką wielkość fizyczną definiuje się jako ilość ładunku elektrycznego przepływającego przez przekrój poprzeczny przewodnika w jednostce czasu?

A. Gęstość prądu elektrycznego
B. Natężenie prądu elektrycznego
C. Indukcyjność przewodnika
D. Rezystancja przewodnika
ELM.03Pytanie 76
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że

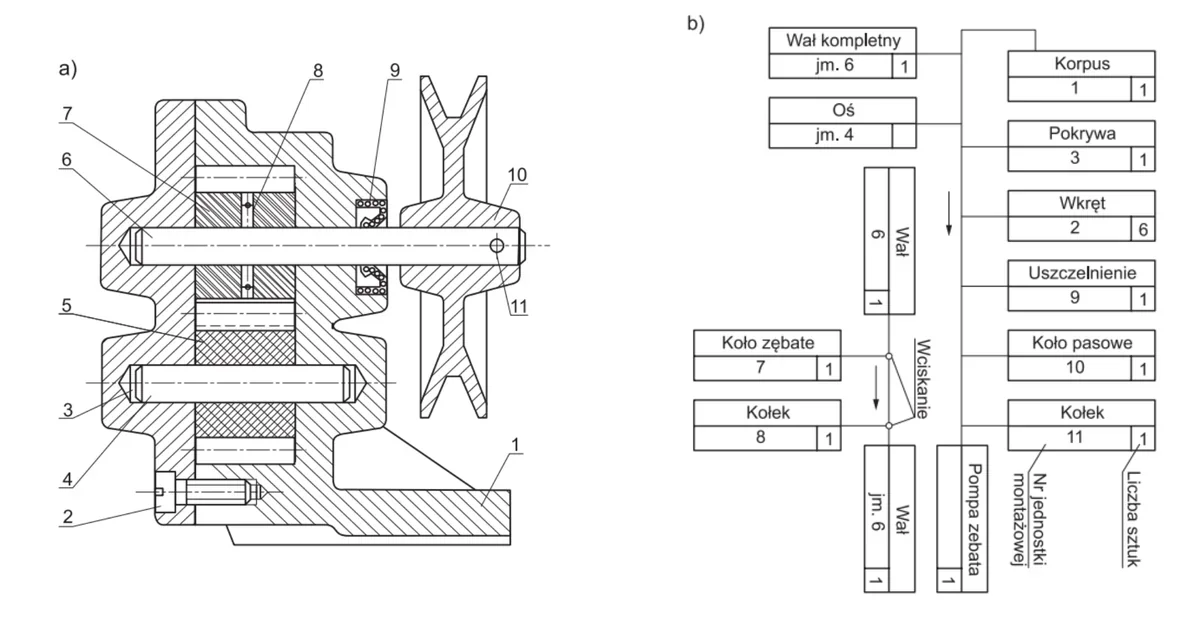

Rysunek złożeniowy pompy zębatej z częściami oznaczonymi cyframi 1–11 (a) i schemat montażowy (b)
A. koło zębate montowane jest na kołku przez wciskanie.
B. pokrywa mocowana jest do korpusu przed montażem wału i osi.
C. koło pasowe montowane jest przed uszczelnieniem.
D. do montażu pokrywy potrzebne są 2 wkręty.
ELM.03Pytanie 77
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Olej mineralny wzbogacony składnikami, które poprawiają właściwości antykorozyjne oraz odporność na starzenie, a także z dodatkami zwiększającymi smarność, oznaczany jest jakim symbolem?

A. HVLP
B. HLP
C. H
D. HL
ELM.03Pytanie 79
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Kolejność montażu silnika elektrycznego w wiertarce stołowej powinna być następująca:

A. podłączyć źródło zasilania, założyć pasek klinowy, zamocować silnik w obudowie wiertarki przy użyciu śrub
B. zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy, podłączyć źródło zasilania
C. podłączyć źródło zasilania, zamocować silnik w obudowie wiertarki przy użyciu śrub, założyć pasek klinowy
D. zamocować silnik w obudowie wiertarki przy użyciu śrub, podłączyć źródło zasilania, założyć pasek klinowy
