ELM.03Pytanie 761
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Jakiego rodzaju końcówkę powinien posiadać wkrętak, aby można było przykręcać i odkręcać nim wkręty z łbem o nacięciu przedstawionym na rysunku?

Ilustracja do pytania 1
A. Tri-Wing
B. TORX
C. Pozidriv
D. Philips
ELM.03Pytanie 764
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Czynniki zagrażające zdrowiu ludzi, związane z użyciem urządzeń hydraulicznych, są w głównej mierze spowodowane przez

A. duże przepływy prądów.
B. wysokie ciśnienia płynów oraz ogromne siły.
C. wibracje oraz hałas.
D. wysokie temperatury płynów.
ELM.03Pytanie 765
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Podzespół instalacji pneumatycznej, którego fragment dokumentacji technicznej przedstawiono poniżej, służy do usuwania

Dane techniczne:

  • całość można rozmontować i użyć jako osobne urządzenia (filtro-reduktor i olejarka)
  • filtr to podstawa do otrzymania czystego powietrza szczególnie w lakiernictwie
  • zalecany dla wszystkich pneumatycznych narzędzi takich jak: klucze, piły pneumatyczne, młotki itd.
  • ciśnienie jest dokładnie ustawialne dzięki zastosowanemu regulatorowi na filtrze
  • można też dokładnie ustawić wielkość mgły olejowej poprzez śrubę regulacyjną
  • filtr jest wyposażony w półautomatyczny spust kondensatu
  • przepływ powietrza na poziomie 750 l/min.
Ilustracja do pytania 5
A. zanieczyszczeń powietrza w postaci drobin stałych i cząstek oleju.
B. zanieczyszczeń powietrza w postaci drobin stałych, redukowania ciśnienia i naolejania powietrza.
C. wilgoci z powietrza oraz stabilizowania jego ciśnienia i temperatury.
D. oleju, wilgoci i wytwarzania nadciśnienia powietrza.
ELM.03Pytanie 766
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

W przedstawionym na rysunku układzie zasilającym urządzenie mechatroniczne zmierzono wartość napięcia na wyjściu transformatora. Woltomierz V1 wskazał napięcie 0 V. Świadczy to o uszkodzeniu

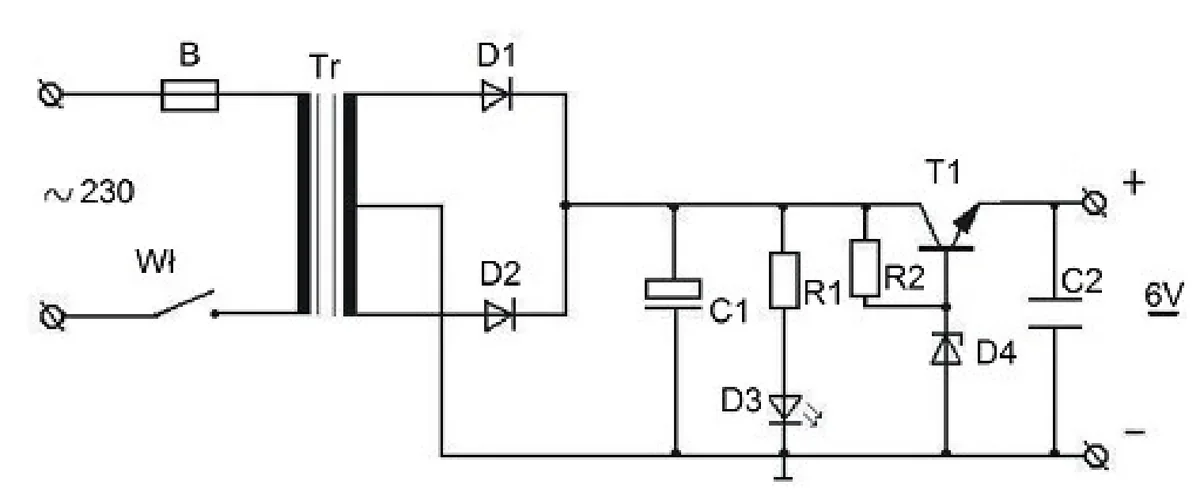

Ilustracja do pytania 6
A. diody prostowniczej D1.
B. diody Zenera DZ1.
C. transformatora.
D. rezystora R1.
ELM.03Pytanie 767
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jaki rodzaj zaworu zaznaczono na schemacie prostokątem i literą A?

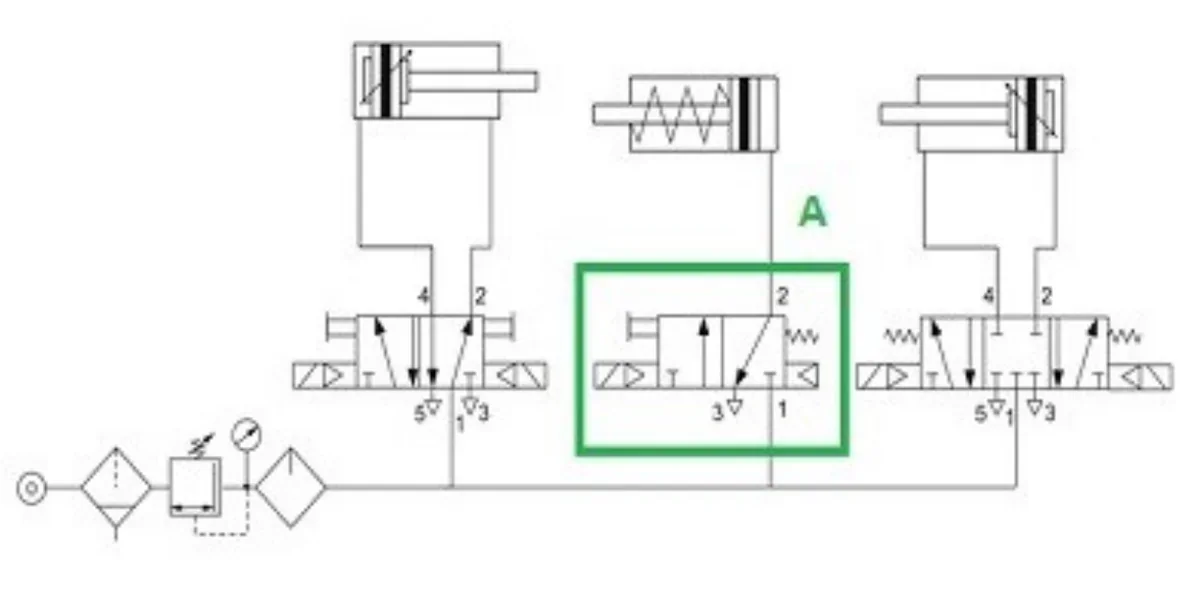

Schemat pneumatyczny z trzema siłownikami i zaworami rozdzielającymi, z zaworem oznaczonym literą A w zielonym prostokącie
A. Dwudrogowy, jednopołożeniowy.
B. Trzydrogowy, dwupołożeniowy.
C. Dwudrogowy, dwupołożeniowy.
D. Trzydrogowy, jednopołożeniowy.
ELM.03Pytanie 770
Montaż, uruchamianie i konser…

Kategorie: Montaż i demontaż Pomiary i diagnostyka

Jaki przyrząd pomiarowy jest używany do wyznaczenia poziomu skrzynki montowanej jako osłona dla zamontowanego elektrozaworu?

A. Kątomierz
B. Mikrometr
C. Poziomnica
D. Klepsydra
ELM.03Pytanie 773
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który element został przedstawiony na rysunku?

Ilustracja do pytania 13
A. Zawór zwrotny.
B. Siłownik dwustronnego działania.
C. Siłownik jednostronnego działania.
D. Zawór rozdzielający z kulką.
ELM.03Pytanie 774
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Na podstawie przedstawionych danych katalogowych sprężarek określ, który model sprężarki należy zastosować do zasilania układu pneumatycznego, w którym ciśnienie robocze wynosi 6 bar, a maksymalne natężenie przepływu czynnika roboczego ma wartość 4 dm³/s.

Dane katalogowe sprężarek

50HzR2.2IU-10-200R41IU-10-200R41IU-10-200SDR5.5IU-10-200
SPRĘŻARKA2.24.04.05.5
Maksymalna ciśnienie robocze bar (psi)10 (145)10 (145)10 (145)10 (145)
Fabrycznie ustawiony reload ciśnienia bar (psi)10.5 (152)10.5 (152)10.5 (152)10.5 (152)
Natężenie przepływu m³/min (cfm)0.241 (8.5)0.467 (16.5)0.467 (16.5)0.660 (22.0)
Wartość wyzwalająca temperatury tłoczenia sprężarki228°C (109°F)
Temperatura otoczenia (min.)→ (max.)+2°C (+36°F) → + 46°F(115°F)
SILNIK
Obudowa silnikaTEFC (IP55)
Moc nominalna2.2KW4.0 KW4.0 KW5.5 KW
Szybkość (obr./min)2870 RPM2875 RPM2875 RPM2860 RPM
Klasa izolacyjnościF
Poziom głośności (dBA)64646467
DANE OGÓLNE
Resztkowa zawartość płynu chłodzącego3 ppm (3mg/m³)
Pojemność zbiornika odolejacza5.16 litres
Objętość płynu chłodzącego2.5 litres
Masa – 200 litr Odbiornik montowany174183183188
Masa – z suszarką218227227232
PARAMETRY ELEKTRYCZNE - 400V
MODEL2.2IUR41UR41U-SDR5.5U
Prąd przy pełnym obciążeniu (maksimum)6.5 A10.5 A10.5 A14 A
Prąd rozruchowy38.5 A66.5 A36.7 A49 A
Czas rozruchu DOL (układ gwiazda-trójkąt)3-5 sec (7-10 sec)
Liczba rozruchów na godzinę (maksymalnie))20
Napięcie sterowania110 vac
Zalecane dopuszczalne obciążenie bezpiecznika
(patrz uwaga 1)		10202025
Zalecany przekrój przewodu AWG (patrz uwaga 2)11.51.52.5
A. R5.SIU-10-200
B. R41IU-10-200
C. R2.2IU-10-200
D. R41IU-10-200SD
ELM.03Pytanie 777
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

Gęstość
ρ
[g/cm3]		Granica plastyczności
Re
[MPa]
A.2,7040
B.2,75320
C.7,70320
D.8,8535
C.
B.
D.
A.
ELM.03Pytanie 779
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na schemacie blokowym przekształtnika energoelektronicznego zastosowanego w napędzie mechatronicznym cyframi oznaczono podzespoły

Ilustracja do pytania 19
A. 1 – falownik, 2 – prostownik niesterowany, 3 – filtr.
B. 1 – falownik, 2 – filtr, 3 – prostownik niesterowany.
C. 1 – prostownik niesterowany, 2 – filtr, 3 – falownik.
D. 1 – prostownik niesterowany, 2 – falownik, 3 – filtr.
ELM.03Pytanie 780
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

W układzie, którego schemat przedstawiono na rysunku, czujnik indukcyjny 2B2 jest nieaktywny. W tej sytuacji nie można

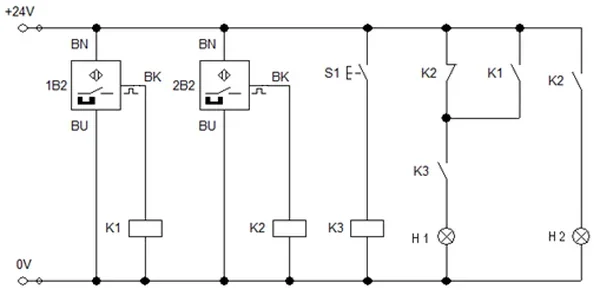

Schemat sterowania z czujnikami 1B2 i 2B2, przyciskiem S1, przekaźnikami K1–K3 i lampkami H1, H2
A. wyłączyć lampki sygnalizacyjnej H2
B. włączyć lampki sygnalizacyjnej H2
C. włączyć lampki sygnalizacyjnej H1
D. wyłączyć lampki sygnalizacyjnej H1
ELM.03Pytanie 781
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

W siłowniku pneumatycznym dwustronnego działania, w którym średnica tłoka jest dwa razy większa od średnicy tłoczyska, stosunek siły pchającej tłok do siły ciągnącej tłok wynosi

F = S · p
gdzie: p – ciśnienie powietrza, S – czynna powierzchnia tłoka,
S = ¼πD² – dla siły ciągnącej
S = ¼π(D² - d²) – dla siły ciągnącej
gdzie: D – średnica tłoka, d – średnica tłoczyska
A. 4:3
B. 9:4
C. 9:8
D. 3:2
ELM.03Pytanie 782
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Korzystając z danych zamieszczonych w tabeli, określ klasę jakości oleju, który można zastosować do urządzeń pracujących przy wysokim ciśnieniu i w stałej temperaturze otoczenia?

Klasa jakości
ISO 6743/4		Charakterystyka olejuZastosowanie olejuZawartość dodatków
%
HHoleje bez dodatków uszlachetniającychdo słabo obciążonych systemów0
HLoleje z inhibitorami utlenienia i korozjido umiarkowanie obciążonych systemówOk. 0,6
HRoleje z inhibitorami utlenienia i korozji oraz modyfikatorami lepkoścido umiarkowanie obciążonych systemów pracujących w zmiennych temperaturach otoczeniaOk. 8,0
HMoleje z inhibitorami utlenienia dodatkami przeciwzużyciowymido systemów pracujących przy wysokim ciśnieniuOk. 1,2
HVoleje z inhibitorami utlenienia i korozji, dodatkami przeciwzużyciowymi oraz modyfikatorami lepkoścido systemów pracujących przy wysokim ciśnieniu w zmiennych temperaturach otoczeniaOk. 8,0
A. HH
B. HM
C. HR
D. HL
ELM.03Pytanie 788
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Jaką z wymienionych czynności należy regularnie przeprowadzać w trakcie konserwacji systemu pneumatycznego?

A. Wymieniać rury pneumatyczne
B. Regulować ciśnienie powietrza
C. Usuwać kondensat wodny
D. Wymieniać szybkozłącza
ELM.03Pytanie 789
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na rysunku oznaczono kolejnymi cyframi elementy fotorezystora. Która z odpowiedzi zawiera poprawne nazwy tych elementów?

Ilustracja do pytania 29
A. 1 - doprowadzenie, 2 - światłoczuła warstwa półprzewodnika, 3 - okienko przeźroczyste dla światła, 4 - obudowa hermetyczna.
B. 1 - obudowa hermetyczna, 2 - światłoczuła warstwa półprzewodnika, 3 - okienko przeźroczyste dla światła, 4 - doprowadzenie.
C. 1 - okienko przeźroczyste dla światła, 2 - światłoczuła warstwa półprzewodnika, 3 - obudowa hermetyczna, 4 - doprowadzenie.
D. 1 - światłoczuła warstwa półprzewodnika, 2 - okienko przeźroczyste dla światła, 3 - obudowa hermetyczna, 4 - doprowadzenie.
ELM.03Pytanie 791
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Do czego przeznaczone są cęgi przedstawione na rysunku?

Ilustracja do pytania 31
A. Przecinania drutu stalowego.
B. Zdejmowania izolacji z przewodów.
C. Dokręcania śrub i nakrętek o niewielkich wymiarach.
D. Skręcania przewodów elektrycznych.
ELM.03Pytanie 793
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

W przedstawionym na schemacie układzie pneumatycznym tłoczysko siłownika jednostronnego działania powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Który zawór należy zamontować w układzie w miejscu oznaczonym symbolem X?

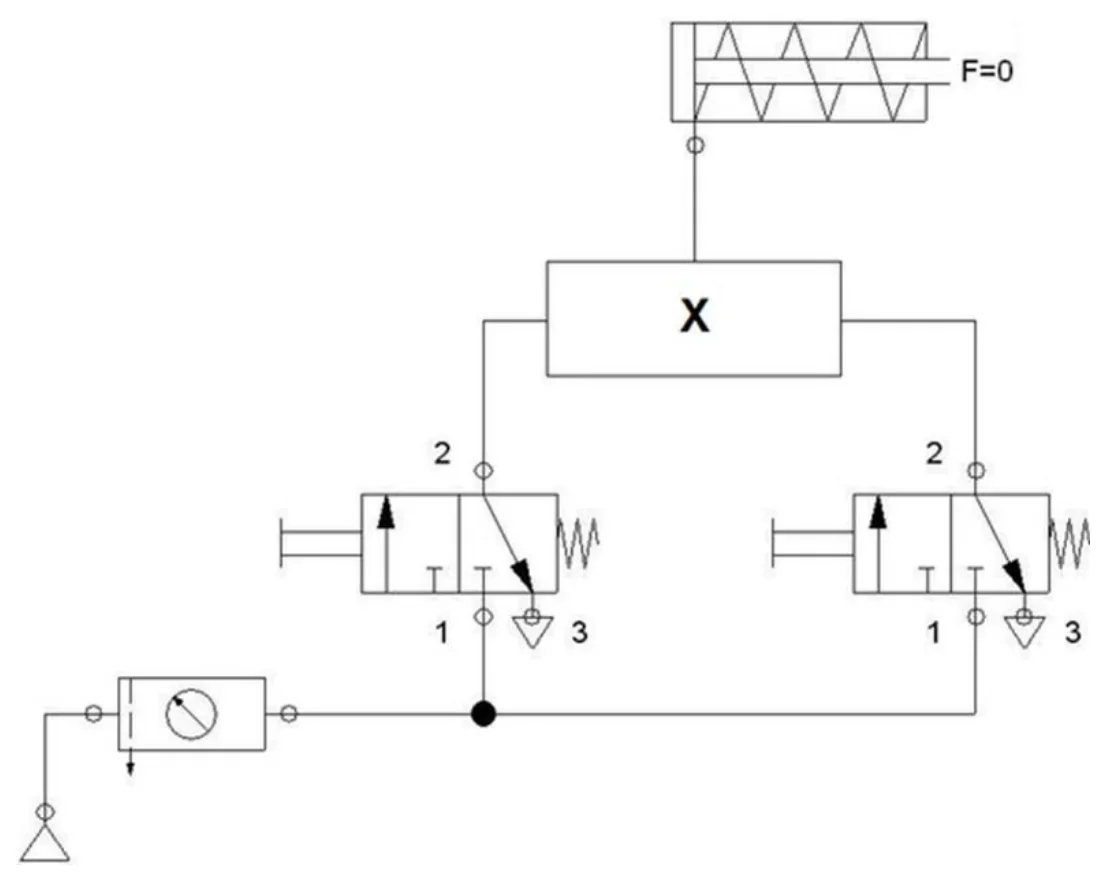

Schemat pneumatyczny siłownika jednostronnego działania z dwoma zaworami przyciskowymi i elementem oznaczonym X
A. Szybkiego spustu.
B. Podwójnego sygnału.
C. Przełącznik obiegu.
D. Dławiąco-zwrotny.
ELM.03Pytanie 794
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Do jakich prac monterskich jest używany przedstawiony na rysunku przyrząd?

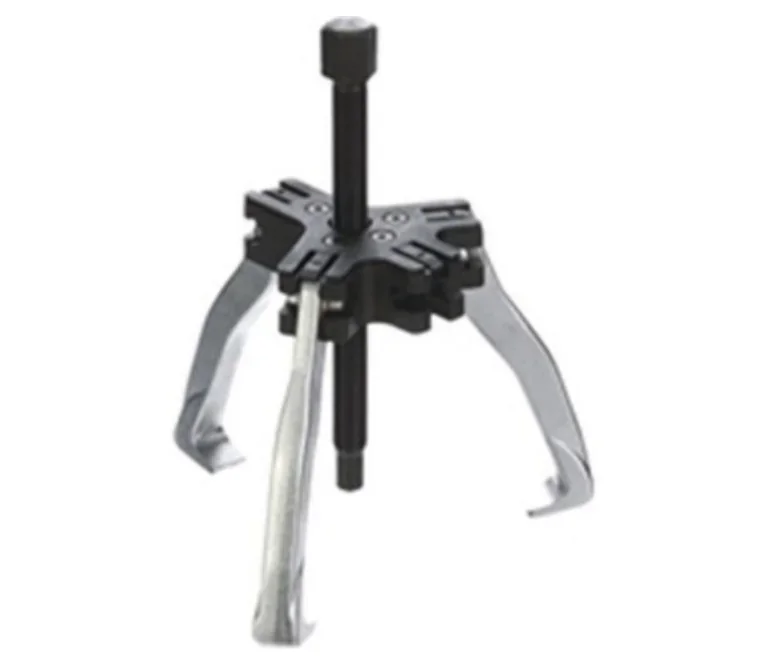

Fotografia przyrządu z trzema ramionami i centralną śrubą
A. Ściąganie izolacji.
B. Zakładanie łożysk.
C. Ściąganie łożysk.
D. Prasowanie tulei.
ELM.03Pytanie 796
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Wskaż, którą metodą pracownik dokonuje pomiaru prędkości obrotowej łopat wentylatora.

Ilustracja do pytania 36
A. Bezkontaktową, przy pomocy lampy stroboskopowej.
B. Kontaktową, przy pomocy tachometru.
C. Bezkontaktową, przy pomocy czujnika indukcyjnego.
D. Bezkontaktową, przy pomocy czujnika odbiciowego.
ELM.03Pytanie 797
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jakie urządzenie jest używane do pomiaru temperatury płynów?

A. urządzenie do regulacji temperatury z cyfrowym wyświetlaczem
B. termostat
C. termoelement
D. czujnik termiczny
ELM.03Pytanie 799
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Zawór dławiąco-zwrotny 1V2 układu pneumatycznego przedstawionego na schemacie umożliwia powolne

Ilustracja do pytania 39
A. wysunięcie tłoczyska siłownika metodą dławienia na wypływie.
B. wysunięcie tłoczyska siłownika metodą dławienia na dopływie.
C. wsunięcie tłoczyska siłownika metodą dławienia na wypływie.
D. wsunięcie tłoczyska siłownika metodą dławienia na dopływie.
ELM.03Pytanie 800
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Która metoda regulacji prędkości obrotowej silnika obcowzbudnego prądu stałego umożliwi efektywną regulację w szerokim zakresie od 0 do nn?

A. Rezystancją w obwodzie twornika
B. Rezystancją w obwodzie wzbudzenia
C. Napięciem przyłożonym do obwodu wzbudzenia
D. Napięciem przyłożonym do obwodu twornika
