Question 1

ELM.03 Pytanie 801

Kategorie: Obróbka i techniki łączenia Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Podczas użytkowania urządzenia laserowego do obróbki metali, ryzyko dla zdrowia pracownika może wynikać między innymi z

Answer

A. odprysków cząsteczek metalu

B. zanieczyszczenia powietrza wdychanego oparami metalu

C. zanieczyszczenia pyłem wdychanego powietrza

D. hałasu generowanego w trakcie obróbki

Question 2

ELM.03 Pytanie 802

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d₁ i d₂?

Answer

A. dl > d2

Question 3

ELM.03 Pytanie 803

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

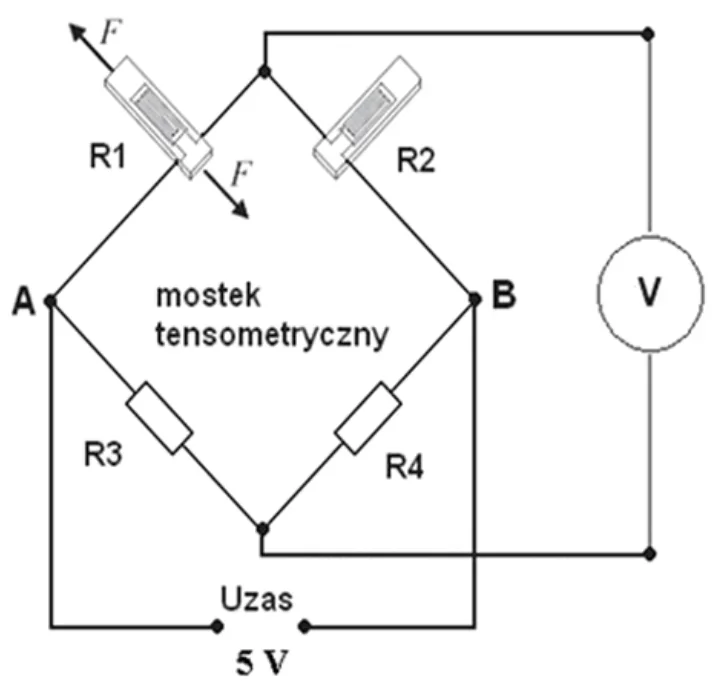

Którego podzespołu schemat przedstawiono na rysunku?

A. D.

B. A.

C. C.

D. B.

Answer

A. Sześciopulsowy.

Answer

A. szczypiec

Answer

A. Utrzymują ustalony poziom ciśnienia

B. Redukują nagłe skoki ciśnienia

C. Ograniczają ciśnienie do ustalonego poziomu

D. Zapewniają ustawiony, stały spadek ciśnienia

Answer

A. tłoczenia.

Answer

A. mechaniczną.

Answer

A. Tłumik hałasu.

Answer

A. Zmniejsza prędkość wysuwu tłoka.

B. Reguluje skok siłownika.

C. Stabilizuje ciśnienie pracy.

D. Zwiększa prędkość powrotu tłoka.

Answer

A. klucz płaski.

Answer

A. ucinaczki boczne

Answer

A. średnicówki mikrometrycznej.

B. suwmiarki ślusarskiej.

C. mikrometru zewnętrznego.

D. liniału krawędziowego.

Answer

A. brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

B. brązowy (czerwony) - plus zasilania; czarny - przewód sygnałowy; niebieski - minus zasilania

C. niebieski - przewód sygnałowy; brązowy (czerwony) - przewód sygnałowy; czarny - minus zasilania; niebieski - plus zasilania

D. brązowy (czerwony) - minus zasilania; czarny - plus zasilania

Answer

A. Jednostronne

Answer

A. siłownik A1

Answer

A. stosunek pola przekroju rurociągu do prędkości, z jaką ciecz przepływa.

B. iloczyn prędkości cieczy oraz czasu jej przepływu.

C. iloczyn ciśnienia cieczy oraz pola przekroju rurociągu.

D. stosunek objętości cieczy, która przechodzi przez przekrój do czasu, w jakim dokonuje się ten przepływ.

Answer

A. Przegub Kardana.

Answer

A. Dotykową.

Answer

A. ciągłego grawitacyjnego.

Answer

A. 5 stopni swobody.

Answer

A. proszek gaśniczy

Answer

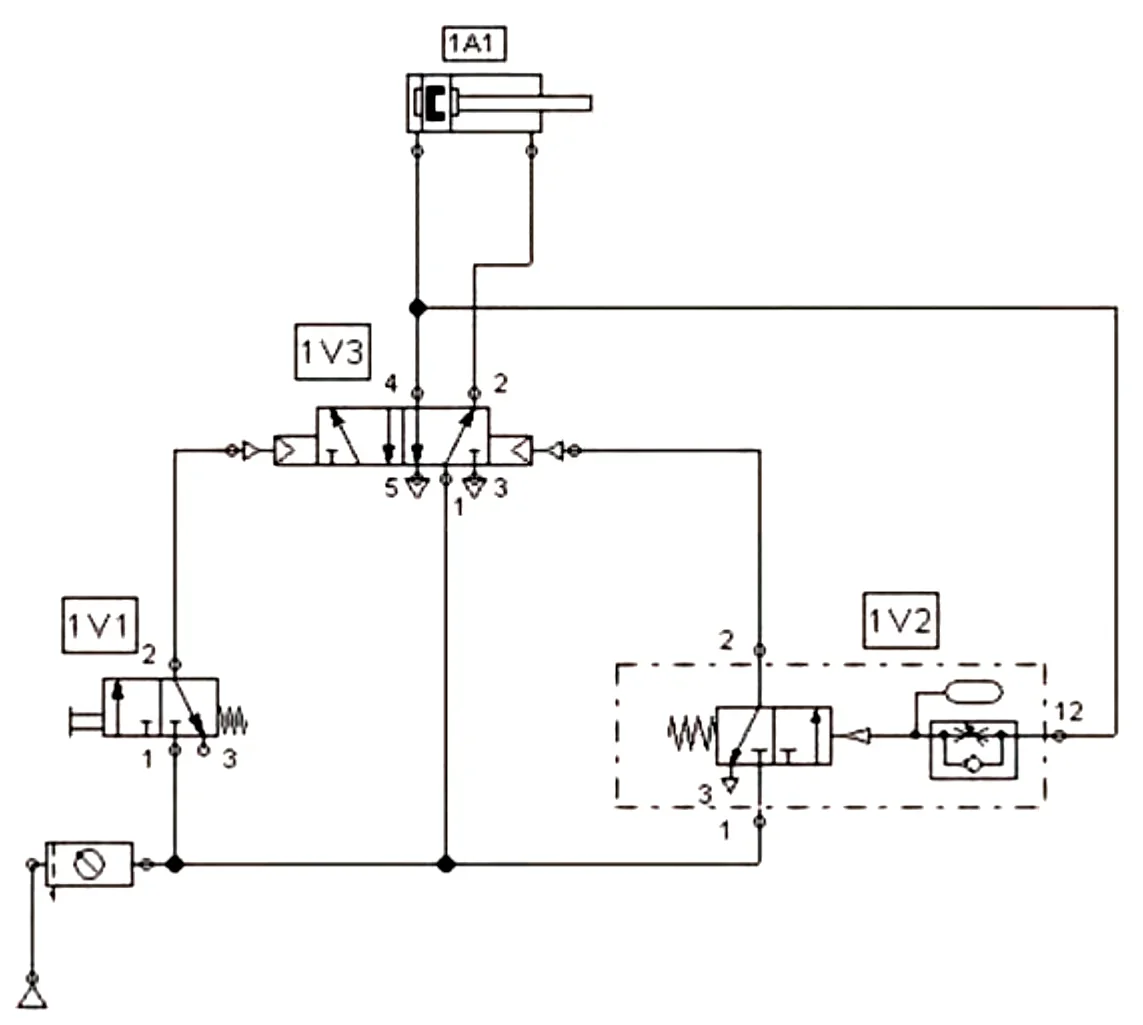

A. 1V1 i 2V2

Answer

A. Miernik przepływu powietrza

Answer

A. Pojemnościowy

Answer

A. wymiana osłony łożyska

B. zmniejszenie nadmiaru smaru w łożysku

C. zmniejszenie luzów łożyska

D. wymiana całego łożyska

Answer

A. założyć opaskę uciskową powyżej miejsca urazu

B. przemyć ranę wodą utlenioną i oczekiwać na pomoc medyczną

C. nałożyć opatrunek z jałowej gazy bezpośrednio na ranę

D. położyć poszkodowanego w pozycji bocznej ustalonej i czekać na pomoc medyczną

Answer

A. Nakrętkę 4.

Answer

A. Łączenia przewodów hydraulicznych.

B. Usuwania izolacji z przewodów elektrycznych.

C. Gięcia przewodów elektrycznych.

D. Cięcia przewodów pneumatycznych.

Question 4

ELM.03 Pytanie 804

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach

Wpis z normy PN-M-85002
Wałek — d mm Wpust
ponad do b×h mm
6 8 2×2
8 10 3×3
10 12 4×4
12 17 5×5
17 22 6×6
22 30 8×7

A. 3x3 mm

B. 5x5 mm

C. 4x4mm

D. 6x6 mm

Question 5

ELM.03 Pytanie 805

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Który typ prostownika zastosowano w zasilaczu zasilającym podzespół elektroniczny urządzenia mechatronicznego?

Question 6

ELM.03 Pytanie 806

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie

Montaż, uruchamianie i konser…

Układ sterowania obrotami silnika elektrycznego (prawo-lewo), w którym wykorzystano sterownik PLC, działający według programu LD jak na rysunku, nie działa prawidłowo. Przyczyną jest błędne wykorzystanie w programie sterowniczym operandu

A. Y1

B. X1

C. Y2

D. X0

Question 7

ELM.03 Pytanie 807

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na ilustracji?

A. 400 V

B. 63 A

C. 30 mA

D. 800 A

Question 8

ELM.03 Pytanie 808

Kategorie: Elementy i podzespoły Montaż i demontaż Sterowanie i programowanie

Montaż, uruchamianie i konser…

Czujnik zbliżeniowy powinien być podłączony do cyfrowego wejścia sterownika PLC przy użyciu

Question 9

ELM.03 Pytanie 809

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Jaką rolę odgrywają zawory przelewowe w systemach hydraulicznych?

Question 10

ELM.03 Pytanie 810

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Którą literą na rysunku silnika hydraulicznego oznaczono tarczę rozdzielacza?

A. C.

B. D.

C. A.

D. B.

Question 11

ELM.03 Pytanie 811

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Przy wykonaniu elementu przedstawionego na rysunku była zastosowana obróbka

Question 12

ELM.03 Pytanie 812

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Na rysunku przedstawiono wykonywanie pomiaru prędkości obrotowej wału silnika napędowego w systemie mechatronicznym metodą

Question 13

ELM.03 Pytanie 813

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Który element został oznaczony na rysunku symbolem literowym X?

Question 14

ELM.03 Pytanie 814

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?

Question 15

ELM.03 Pytanie 815

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Przyrząd pokazany na rysunku to

Question 16

ELM.03 Pytanie 816

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Jakie narzędzie jest wykorzystywane do zaciskania końcówek na przewodach elektrycznych?

Question 17

ELM.03 Pytanie 817

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Do sprawdzenia wymiaru ϕ40 należy użyć

Question 18

ELM.03 Pytanie 818

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Co oznaczają kolory przewodów w trójprzewodowych czujnikach zbliżeniowych prądu stałego?

Question 19

ELM.03 Pytanie 819

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w wykonaniu elementu mechanicznego?

Question 20

ELM.03 Pytanie 820

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest

Question 21

ELM.03 Pytanie 821

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Uzwojenia silnika powinny być połączone w trójkąt. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

A. A.

B. C.

C. B.

D. D.

Question 22

ELM.03 Pytanie 822

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jak definiuje się natężenie przepływu Q cieczy w rurociągu?

Question 23

ELM.03 Pytanie 823

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Jaki podzespół przedstawiono na fotografii?

Question 24

ELM.03 Pytanie 824

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

Question 25

ELM.03 Pytanie 825

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Zgodnie z zamieszczoną tabelą do smarowania przekładni łańcuchowej przenoszącej moc 30 kW, w której łańcuch ma prędkość liniową 15 m/s, należy zastosować technikę smarowania

Prędkość łańcucha
Moc
Przenoszona Mała < 5 m/s 5 ... 10 m/s > 10 m/s
Mała Olej przekładniowy o dużej lepkości lub smar plastyczny. Olej przekładniowy. Olej przekładniowy. Olej przekładniowy.
Smarowanie okresowe, ręczne. Smarowanie okresowe, ręczne lub ciągłe grawitacyjne. Smarowanie okresowe, ręczne lub ciągłe grawitacyjne. Smarowanie rozbryzgowe.
< 35 KW Olej przekładniowy. Olej przekładniowy. Olej przekładniowy. Olej przekładniowy.
Smarowanie ciągłe grawitacyjne. Smarowanie ciągłe grawitacyjne. Miski olejowe. Smarowanie rozbryzgowe.
> 35 KW Olej przekładniowy. Olej przekładniowy. Olej przekładniowy. Olej przekładniowy.
Smarowanie ciągłe grawitacyjne. Smarowanie ciągłe grawitacyjne lub miski olejowe. Smarowanie rozbryzgowe lub miski olejowe. Smarowanie ciśnieniowe, rozbryzgowe.

Question 26

ELM.03 Pytanie 826

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Manipulator, którego schemat kinematyczny przedstawiono na rysunku, ma

Question 27

ELM.03 Pytanie 827

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Wartość mocy czynnej wskazywana przez watomierz wynosi

A. 65 W

B. 130 W

C. 500 W

D. 325 W

Question 28

ELM.03 Pytanie 828

Kategorie: Bezpieczeństwo i BHP Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Środek gaśniczy, który może być zastosowany do likwidacji wszystkich kategorii pożarów i nie powoduje znacznych, nieodwracalnych uszkodzeń, na przykład w przypadku gaszenia sprzętu komputerowego, to

Question 29

ELM.03 Pytanie 829

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Montaż, uruchamianie i konser…

Za pomocą których elementów układu elektropneumatycznego, którego schemat przedstawiono na rysunku, należy regulować prędkość wysuwania tłoczysk siłowników 1A1 i 2A1?

Question 30

ELM.03 Pytanie 830

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Z tabeli wynika, że orientacyjna siła siłownika o średnicy tłoka 12 mm, tłoczyska 6 mm, przy ciśnieniu roboczym 4 bar uzyskiwana podczas powrotu wynosi

Orientacyjna siła uzyskana na siłowniku w zależności od zadanego ciśnienia
Średnica tłoka Średnica tłoczyska Powierzchnia pracy mm² Ciśnienie robocze (bar)
1 2 3 4 5 6 7 8 9 10
siła w N
ø12 ø6 wysuw = 113 11 23 34 45 57 68 79 90 102 113
powrót = 85 8 17 25 34 42 51 59 68 76 85
ø16 ø8 wysuw = 201 20 40 60 80 100 121 141 161 181 201
powrót = 151 15 30 45 60 75 90 106 121 136 151
ø20 ø10 wysuw = 314 31 63 94 126 157 188 220 251 283 314
powrót = 236 24 47 71 94 118 141 165 189 212 236
ø25 ø10 wysuw = 491 49 98 147 196 245 295 344 393 442 491
powrót = 412 41 82 124 165 206 247 289 330 371 412

A. 80 N

B. 34 N

C. 45 N

D. 60 N

Question 31

ELM.03 Pytanie 831

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Który instrument pomoże w monitorowaniu jakości sprężonego powietrza pod kątem wilgotności oraz obecności kondensatu?

Question 32

ELM.03 Pytanie 832

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jaki czujnik powinno się wykorzystać do pomiaru wartości natężenia pola magnetycznego?

Question 33

ELM.03 Pytanie 833

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Podczas funkcjonowania urządzenia zaobserwowano nasilenie hałasu, spowodowane przez łożysko toczne. Odpowiednią metodą naprawy maszyny może być

Question 34

ELM.03 Pytanie 834

Kategorie: Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Co należy uczynić w przypadku rany z krwotokiem tętniczym?

Question 35

ELM.03 Pytanie 835

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono szkic przekroju prawidłowo zaciśniętej końcówki przewodu w obszarze z izolacją?

A. A.

B. D.

C. B.

D. C.

Question 36

ELM.03 Pytanie 836

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Którą z przedstawionych na ilustracji nakrętek należy zastosować w połączeniach gwintowych, aby zapewnić ochronę przed zranieniem o powierzchnię gwintu oraz nadać im estetyczny wygląd?

Question 37

ELM.03 Pytanie 837

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Którego typu końcówki klucza należy użyć do wkręcenia śruby przedstawionej na rysunku?

A. D.

B. C.

C. A.

D. B.

Question 38

ELM.03 Pytanie 838

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono mocowanie kołnierzowe siłowników pneumatycznych?

A. D.

B. A.

C. B.

D. C.

Question 39

ELM.03 Pytanie 839

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Do czego służy narzędzie przedstawione na rysunku?

Question 40

ELM.03 Pytanie 840

Kategorie: Elementy i podzespoły Montaż i demontaż Sterowanie i programowanie

Montaż, uruchamianie i konser…

W celu zamontowania sterownika PLC na szynie DIN, należy użyć

A. śrub

B. nitów

C. łap

D. zatrzasków

Wpis z normy PN-M-85002
Wałek — d mm		Wpust
ponad	do	b×h mm
6	8	2×2
8	10	3×3
10	12	4×4
12	17	5×5
17	22	6×6
22	30	8×7

	Prędkość łańcucha
Moc Przenoszona	Mała	< 5 m/s	5 ... 10 m/s	> 10 m/s
Mała	Olej przekładniowy o dużej lepkości lub smar plastyczny.	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.
Mała	Smarowanie okresowe, ręczne.	Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.	Smarowanie okresowe, ręczne lub ciągłe grawitacyjne.	Smarowanie rozbryzgowe.
< 35 KW	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.
< 35 KW	Smarowanie ciągłe grawitacyjne.	Smarowanie ciągłe grawitacyjne.	Miski olejowe.	Smarowanie rozbryzgowe.
> 35 KW	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.	Olej przekładniowy.
> 35 KW	Smarowanie ciągłe grawitacyjne.	Smarowanie ciągłe grawitacyjne lub miski olejowe.	Smarowanie rozbryzgowe lub miski olejowe.	Smarowanie ciśnieniowe, rozbryzgowe.

Orientacyjna siła uzyskana na siłowniku w zależności od zadanego ciśnienia
Średnica tłoka	Średnica tłoczyska	Powierzchnia pracy mm²	Ciśnienie robocze (bar)
			1	2	3	4	5	6	7	8	9	10
			siła w N
ø12	ø6	wysuw = 113	11	23	34	45	57	68	79	90	102	113
ø12	ø6	powrót = 85	8	17	25	34	42	51	59	68	76	85
ø16	ø8	wysuw = 201	20	40	60	80	100	121	141	161	181	201
ø16	ø8	powrót = 151	15	30	45	60	75	90	106	121	136	151
ø20	ø10	wysuw = 314	31	63	94	126	157	188	220	251	283	314
ø20	ø10	powrót = 236	24	47	71	94	118	141	165	189	212	236
ø25	ø10	wysuw = 491	49	98	147	196	245	295	344	393	442	491
ø25	ø10	powrót = 412	41	82	124	165	206	247	289	330	371	412

Filtrowanie pytań

Podczas użytkowania urządzenia laserowego do obróbki metali, ryzyko dla zdrowia pracownika może wynikać między innymi z

Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d1 i d2?

Którego podzespołu schemat przedstawiono na rysunku?

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach Wpis z normy PN-M-85002Wałek — d mmWpustponaddob×h mm682×28103×310124×412175×517226×622308×7

Który typ prostownika zastosowano w zasilaczu zasilającym podzespół elektroniczny urządzenia mechatronicznego?

Układ sterowania obrotami silnika elektrycznego (prawo-lewo), w którym wykorzystano sterownik PLC, działający według programu LD jak na rysunku, nie działa prawidłowo. Przyczyną jest błędne wykorzystanie w programie sterowniczym operandu

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na ilustracji?

Czujnik zbliżeniowy powinien być podłączony do cyfrowego wejścia sterownika PLC przy użyciu

Jaką rolę odgrywają zawory przelewowe w systemach hydraulicznych?

Którą literą na rysunku silnika hydraulicznego oznaczono tarczę rozdzielacza?

Przy wykonaniu elementu przedstawionego na rysunku była zastosowana obróbka

Na rysunku przedstawiono wykonywanie pomiaru prędkości obrotowej wału silnika napędowego w systemie mechatronicznym metodą

Który element został oznaczony na rysunku symbolem literowym X?

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?

Przyrząd pokazany na rysunku to

Jakie narzędzie jest wykorzystywane do zaciskania końcówek na przewodach elektrycznych?

Do sprawdzenia wymiaru ϕ40 należy użyć

Co oznaczają kolory przewodów w trójprzewodowych czujnikach zbliżeniowych prądu stałego?

Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w wykonaniu elementu mechanicznego?

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest

Uzwojenia silnika powinny być połączone w trójkąt. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

Jak definiuje się natężenie przepływu Q cieczy w rurociągu?

Jaki podzespół przedstawiono na fotografii?

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

Manipulator, którego schemat kinematyczny przedstawiono na rysunku, ma

Wartość mocy czynnej wskazywana przez watomierz wynosi

Środek gaśniczy, który może być zastosowany do likwidacji wszystkich kategorii pożarów i nie powoduje znacznych, nieodwracalnych uszkodzeń, na przykład w przypadku gaszenia sprzętu komputerowego, to

Za pomocą których elementów układu elektropneumatycznego, którego schemat przedstawiono na rysunku, należy regulować prędkość wysuwania tłoczysk siłowników 1A1 i 2A1?

Który instrument pomoże w monitorowaniu jakości sprężonego powietrza pod kątem wilgotności oraz obecności kondensatu?

Jaki czujnik powinno się wykorzystać do pomiaru wartości natężenia pola magnetycznego?

Podczas funkcjonowania urządzenia zaobserwowano nasilenie hałasu, spowodowane przez łożysko toczne. Odpowiednią metodą naprawy maszyny może być

Co należy uczynić w przypadku rany z krwotokiem tętniczym?

Na którym rysunku przedstawiono szkic przekroju prawidłowo zaciśniętej końcówki przewodu w obszarze z izolacją?

Którą z przedstawionych na ilustracji nakrętek należy zastosować w połączeniach gwintowych, aby zapewnić ochronę przed zranieniem o powierzchnię gwintu oraz nadać im estetyczny wygląd?

Którego typu końcówki klucza należy użyć do wkręcenia śruby przedstawionej na rysunku?

Na którym rysunku przedstawiono mocowanie kołnierzowe siłowników pneumatycznych?

Do czego służy narzędzie przedstawione na rysunku?

W celu zamontowania sterownika PLC na szynie DIN, należy użyć

Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d₁ i d₂?

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach

Wpis z normy PN-M-85002
Wałek — d mm Wpust
ponad do b×h mm
6 8 2×2
8 10 3×3
10 12 4×4
12 17 5×5
17 22 6×6
22 30 8×7
