Question 1

ELM.03 Pytanie 881

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Montaż, uruchamianie i konser…

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wysuniętym tłoczysku siłownika i poprawnej pracy czujników.

Answer

A. I2 = 0 i I3 = 0

Question 2

ELM.03 Pytanie 882

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jakie napięcie wyjściowe przetwornika ciśnienia będzie przy wartościach ciśnienia wynoszących 450 kPa, jeśli jego napięcie wyjściowe mieści się w zakresie od 0 V do 10 V dla ciśnienia od 0 kPa do 600 kPa przy liniowej charakterystyce?

A. 10,0 V

B. 3,0 V

C. 4,5 V

D. 7,5 V

Answer

A. Komputerowe wspomaganie projektowania

B. Komputerowe przygotowanie produkcji

C. Komputerowa kontrola jakości

D. Komputerowe wspomaganie wytwarzania

Answer

A. Zawór Z3.

Answer

A. przemiennego o wysokiej częstotliwości.

B. sinusoidalnego o częstotliwości 50 Hz.

C. stałego stabilizowanego.

D. sinusoidalnego wyprostowanego.

Answer

A. miejsca nieszczelności siłownika.

B. położenia tłoka siłownika.

C. przekroczenia wartości temperatury cylindra.

D. przekroczenia wartości ciśnienia roboczego.

Answer

A. elastyczne kłowe.

Answer

A. silnik pneumatyczny.

Answer

A. rezystor R1 jest zwarty.

B. dioda D jest zwarta.

C. w gałęzi z rezystorem R1 jest przerwa.

D. w gałęzi z diodą D jest przerwa.

Answer

A. płynną regulację temperatury sprężonego powietrza zasilającego układ.

B. zasilanie układu pneumatycznego sprężonym powietrzem o stałym ciśnieniu.

C. płynną regulację wilgotności sprężonego powietrza zasilającego układ.

D. zasilanie układu pneumatycznego sprężonym powietrzem o stałej wartości przepływu.

Answer

A. Wiercenie

Answer

A. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania

B. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania i masaż serca

C. ustawienie na boku, sztuczne oddychanie

D. sztuczne oddychanie oraz masaż serca

Answer

A. B3 i B5

Answer

A. roboczą standardową

Answer

A. nie zmienia się w stosunku do linii punktu rosy

B. zbliża się do linii punktu rosy

C. nie zmienia się, pod warunkiem, że wilgotność absolutna jest stała

D. oddala się od linii punktu rosy

Answer

A. przyciski S1 i S3

Answer

A. Pompa hydrauliczna.

Answer

A. do cięcia bocznymi

Answer

A. zmienny o regulowanej częstotliwości na prąd zmienny 50 Hz

Answer

A. Czapkę z daszkiem

B. Rękawice i nauszniki ochronne

C. Okulary ochronne

D. Maskę osłaniającą twarz

Answer

A. wysokie temperatury płynów.

B. wibracje oraz hałas.

C. wysokie ciśnienia płynów oraz ogromne siły.

D. duże przepływy prądów.

Answer

A. mikroskopu technicznego

Answer

A. 1-ON, 2-ON, 3-ON, 4-ON

B. 1-OFF, 2-OFF, 3-OFF, 4-OFF

C. 1-ON, 2-OFF, 3-OFF, 4-OFF

D. 1-OFF, 2-ON, 3-OFF, 4-OFF

Answer

A. Rezystor drutowy.

B. Przełącznik czteropozycyjny.

C. Potencjometr montażowy.

D. Kondensator nastawny.

Answer

A. Zmniejsza prędkość wysuwania tłoka siłownika.

B. Zwiększa prędkość wsuwania tłoka siłownika.

C. Zmniejsza prędkość wsuwania tłoka siłownika.

D. Zwiększa prędkość wysuwania tłoka siłownika.

Answer

A. tym, że pewien odsetek elementów składowych ma wyższe tolerancje wymiarowe, co obniża koszty produkcji części

B. podziale obrobionych komponentów tworzących zespół według ich rzeczywistych wymiarów

C. montażu elementów składowych wykonanych z dużą precyzją, czyli o bardzo małych tolerancjach wymiarowych

D. tym, że wymagana precyzja wymiaru montażowego osiągana jest przez dopasowanie jednego z elementów składowych poprzez obróbkę jej powierzchni w trakcie montażu

Answer

A. Stal szybkotnącą

Answer

A. Zamiana prądu stałego na prąd przemienny.

B. Zamiana prądu przemiennego na prąd stały.

C. Obniżanie napięcia sieciowego.

D. Filtrowanie zakłóceń napięcia sieciowego.

Answer

A. Pośrednich

Answer

A. 3/2 sterowany jednostronnie elektrycznie.

B. 3/2 sterowany jednostronnie pneumatycznie.

C. 5/2 sterowany jednostronnie pneumatycznie.

D. 2/2 sterowany dwustronnie elektrycznie.

Question 3

ELM.03 Pytanie 883

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Montaż, uruchamianie i konser…

Które z poniższych sformułowań oznacza rozwinięcie skrótu CAM?

Question 4

ELM.03 Pytanie 884

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?

Question 5

ELM.03 Pytanie 885

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Demontaż połączenia kołkowego wykonuje się narzędziem przedstawionym na rysunku

A. B.

B. D.

C. A.

D. C.

Question 6

ELM.03 Pytanie 886

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Wyłącznik przedstawiony na rysunku można zastosować w obwodach napięcia

Question 7

ELM.03 Pytanie 887

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Zadaniem czujnika kontaktronowego zamontowanego na siłowniku jest sygnalizacja

Question 8

ELM.03 Pytanie 888

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Stal używana do wytwarzania zbiorników ciśnieniowych oznaczana jest w symbolu głównym literą

A. P

B. L

C. E

D. S

Question 9

ELM.03 Pytanie 889

Kategorie: Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Na ilustracji przedstawiono sprzęgło

Question 10

ELM.03 Pytanie 890

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

A. 6 kN

B. 2 kN

C. 12 kN

D. 9 kN

Question 11

ELM.03 Pytanie 891

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Symbolem K1 oznaczono

Question 12

ELM.03 Pytanie 892

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

W przedstawionym układzie napięcie wyjściowe Uwy wynosi -5 V. Oznacza to, że

Question 13

ELM.03 Pytanie 893

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

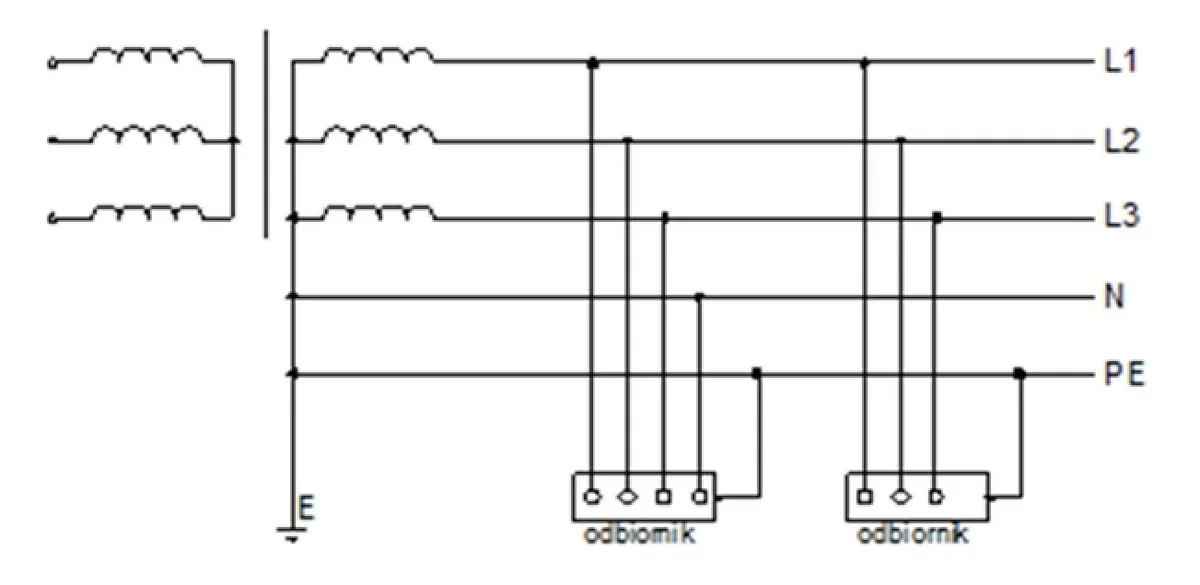

Ile wynosi napięcie między przewodami L3 i N, w sieci pokazanej na rysunku, jeżeli zmierzone napięcia międzyfazowe wynoszą 400 V?

A. 230 V

B. 200 V

C. 400 V

D. 380V

Question 14

ELM.03 Pytanie 894

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy

A. HL

B. HG

C. HH

D. HR

Question 15

ELM.03 Pytanie 895

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Zastosowany w podsystemie pneumatycznym zespół, którego wygląd i symbole graficzne przedstawiono na rysunkach, umożliwia

Question 16

ELM.03 Pytanie 896

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Jaką czynność należy przeprowadzić, aby zwiększyć średnicę otworu i umożliwić osadzenie w nim łba śruby?

Question 17

ELM.03 Pytanie 897

Kategorie: Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Osoba, która doświadczyła porażenia prądem elektrycznym, nie oddycha, natomiast krążenie krwi jest prawidłowe. Jakie czynności należy wykonać w odpowiedniej kolejności podczas udzielania pierwszej pomocy?

Question 18

ELM.03 Pytanie 898

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Montaż, uruchamianie i konser…

W układzie przedstawionym na ilustracji wykonano pomiary rezystancji pomiędzy punktem zasilania +24 V a kolejnymi punktami wejściowymi sterownika PLC. Otrzymane wyniki zapisano w tabeli. Które elementy (łączniki sterownicze, kontaktrony) powinny zostać wymienione?

Mierzony
odcinek Wartość zmierzonej
rezystancji
+24 V / WE1 1,02 Ω
+24 V / WE2 ∞
+24 V / WE3 ∞
+24 V / WE4 2,04 Ω
+24 V / WE5 ∞
+24 V / WE6 2,12 Ω

Question 19

ELM.03 Pytanie 899

Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Śrubę mikrometryczną do pomiaru głębokości otworów przedstawia rysunek

A. C.

B. B.

C. A.

D. D.

Question 20

ELM.03 Pytanie 900

Kategorie: Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Osoba pracująca na linii produkcyjnej blach, która prowadzi proces odlewania taśmy cynkowo-tytanowej, powinna poza obuwiem, rękawicami i kaskiem roboczym posiadać odzież

Question 21

ELM.03 Pytanie 901

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Gdy ciśnienie w zbiorniku kompresora rośnie, zakładając, że wilgotność i temperatura powietrza pozostają niezmienne, stan pary wodnej w zgromadzonym powietrzu

Question 22

ELM.03 Pytanie 902

Kategorie: Elementy i podzespoły Sterowanie i programowanie

Montaż, uruchamianie i konser…

Aby zaświeciła się lampka H1 należy wcisnąć

Question 23

ELM.03 Pytanie 903

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Które urządzenie ma symbol graficzny przedstawiony na rysunku?

Question 24

ELM.03 Pytanie 904

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Wprowadzenie przewodu do zacisku, delikatne wygięcia oraz wykonanie oczka na końcu przewodu z żyłą z drutu miedzianego, realizuje się cęgami

Question 25

ELM.03 Pytanie 905

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Montaż, uruchamianie i konser…

Falownik to urządzenie przetwarzające moc, które konwertuje prąd

Question 26

ELM.03 Pytanie 906

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

W normalnych warunkach działania wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych przepływających w przewodach fazowych oraz neutralnym wynosi

A. 2 A

B. 0 A

C. 1 A

D. 3 A

Question 27

ELM.03 Pytanie 907

Kategorie: Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Jakie środki ochrony osobistej powinien używać pracownik obsługujący tokarkę precyzyjną?

Question 28

ELM.03 Pytanie 908

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Jaką średnicę powinien mieć siłownik jednostronnego działania o działaniu pchającym, by przy ciśnieniu 6 barów działał z siłą 1120 N?

WARTOŚCI SIŁ DZIAŁANIA SIŁOWNIKÓW KOMPAKTOWYCH
Średnica siłownika [mm] Siłowniki dwustronnego działania z jednostronnym tłoczyskiem Siłowniki dwustronnego działania z dwustronnym tłoczyskiem Siłowniki jednostronnego działania pchające Siłowniki jednostronnego działania ciągnące
Siła pchająca przy zasilaniu 6 bar [N] Siła ciągnąca przy zasilaniu 6 bar [N] Siła pchająca przy zasilaniu 6 bar [N] Siła ciągnąca przy zasilaniu 6 bar [N] Siła pchająca przy zasilaniu 6 bar [N] Siła ciągnąca Sprężyny [N] Siła ciągnąca przy zasilaniu 6 bar [N] Siła pchająca Sprężyny [N]
12 121 91 91 91 110 6 81 6
16 121 91 91 91 110 6 81 6
20 188 142 142 142 174 7 128 7
25 295 248 248 248 270 12 224 12
32 482 415 415 415 450 16 384 16
40 754 687 687 687 708 23 642 23
50 1178 1058 1058 1058 1120 30 1002 30
63 1869 1750 1750 1750 1800 35 1682 35
80 3014 2829 2829 2829 2950 60 2715 60
100 4710 4420 4420 4420 4520 100 4231 100

A. 63 mm

B. 100 mm

C. 80 mm

D. 50 mm

Question 29

ELM.03 Pytanie 909

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Montaż, uruchamianie i konser…

Czynniki zagrażające zdrowiu ludzi, związane z użyciem urządzeń hydraulicznych, są w głównej mierze spowodowane przez

Question 30

ELM.03 Pytanie 910

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Aby dokładnie zmierzyć średnicę wałka, należy użyć

Question 31

ELM.03 Pytanie 911

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Montaż, uruchamianie i konser…

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, by można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Question 32

ELM.03 Pytanie 912

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Które urządzenie zostało przedstawione na zdjęciu?

Question 33

ELM.03 Pytanie 913

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

Question 34

ELM.03 Pytanie 914

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Montaż, uruchamianie i konser…

Montaż realizowany według zasady całkowitej zamienności polega na

Question 35

ELM.03 Pytanie 915

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Jakiego rodzaju materiału należy użyć do produkcji narzędzi do mechanicznej obróbki skrawaniem, takich jak frezy?

Question 36

ELM.03 Pytanie 916

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

Question 37

ELM.03 Pytanie 917

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Montaż, uruchamianie i konser…

Jaką metodę spawania wykorzystuje się z gazem o właściwościach chemicznych aktywnych?

A. TIG

B. MAG

C. SAW

D. MIG

Question 38

ELM.03 Pytanie 918

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Montaż, uruchamianie i konser…

Do jakiej kategorii pomiarów można zakwalifikować pomiar długości gwintowanego fragmentu śruby przy użyciu przymiaru kreskowego?

Question 39

ELM.03 Pytanie 919

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP Konserwacja i eksploatacja

Montaż, uruchamianie i konser…

Który zawór należy zastosować w układzie pneumatycznym, aby zabezpieczyć obciążony podnośnik przed opadaniem spowodowanym chwilowym spadkiem ciśnienia zasilania?

A. B.

B. C.

C. D.

D. A.

Question 40

ELM.03 Pytanie 920

Kategorie: Układy mechatroniczne Elementy i podzespoły

Montaż, uruchamianie i konser…

Który zawór został przedstawiony na rysunku?

Mierzony odcinek	Wartość zmierzonej rezystancji
+24 V / WE1	1,02 Ω
+24 V / WE2	∞
+24 V / WE3	∞
+24 V / WE4	2,04 Ω
+24 V / WE5	∞
+24 V / WE6	2,12 Ω

WARTOŚCI SIŁ DZIAŁANIA SIŁOWNIKÓW KOMPAKTOWYCH
Średnica siłownika [mm]	Siłowniki dwustronnego działania z jednostronnym tłoczyskiem		Siłowniki dwustronnego działania z dwustronnym tłoczyskiem		Siłowniki jednostronnego działania pchające		Siłowniki jednostronnego działania ciągnące
Średnica siłownika [mm]	Siła pchająca przy zasilaniu 6 bar [N]	Siła ciągnąca przy zasilaniu 6 bar [N]	Siła pchająca przy zasilaniu 6 bar [N]	Siła ciągnąca przy zasilaniu 6 bar [N]	Siła pchająca przy zasilaniu 6 bar [N]	Siła ciągnąca Sprężyny [N]	Siła ciągnąca przy zasilaniu 6 bar [N]	Siła pchająca Sprężyny [N]
12	121	91	91	91	110	6	81	6
16	121	91	91	91	110	6	81	6
20	188	142	142	142	174	7	128	7
25	295	248	248	248	270	12	224	12
32	482	415	415	415	450	16	384	16
40	754	687	687	687	708	23	642	23
50	1178	1058	1058	1058	1120	30	1002	30
63	1869	1750	1750	1750	1800	35	1682	35
80	3014	2829	2829	2829	2950	60	2715	60
100	4710	4420	4420	4420	4520	100	4231	100

Filtrowanie pytań

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wysuniętym tłoczysku siłownika i poprawnej pracy czujników.

Jakie napięcie wyjściowe przetwornika ciśnienia będzie przy wartościach ciśnienia wynoszących 450 kPa, jeśli jego napięcie wyjściowe mieści się w zakresie od 0 V do 10 V dla ciśnienia od 0 kPa do 600 kPa przy liniowej charakterystyce?

Które z poniższych sformułowań oznacza rozwinięcie skrótu CAM?

Który podzespół jest badany pod względem szczelności w układzie przedstawionym na ilustracji?

Demontaż połączenia kołkowego wykonuje się narzędziem przedstawionym na rysunku

Wyłącznik przedstawiony na rysunku można zastosować w obwodach napięcia

Zadaniem czujnika kontaktronowego zamontowanego na siłowniku jest sygnalizacja

Stal używana do wytwarzania zbiorników ciśnieniowych oznaczana jest w symbolu głównym literą

Na ilustracji przedstawiono sprzęgło

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

Symbolem K1 oznaczono

W przedstawionym układzie napięcie wyjściowe Uwy wynosi -5 V. Oznacza to, że

Ile wynosi napięcie między przewodami L3 i N, w sieci pokazanej na rysunku, jeżeli zmierzone napięcia międzyfazowe wynoszą 400 V?

Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy

Zastosowany w podsystemie pneumatycznym zespół, którego wygląd i symbole graficzne przedstawiono na rysunkach, umożliwia

Jaką czynność należy przeprowadzić, aby zwiększyć średnicę otworu i umożliwić osadzenie w nim łba śruby?

Osoba, która doświadczyła porażenia prądem elektrycznym, nie oddycha, natomiast krążenie krwi jest prawidłowe. Jakie czynności należy wykonać w odpowiedniej kolejności podczas udzielania pierwszej pomocy?

Śrubę mikrometryczną do pomiaru głębokości otworów przedstawia rysunek

Osoba pracująca na linii produkcyjnej blach, która prowadzi proces odlewania taśmy cynkowo-tytanowej, powinna poza obuwiem, rękawicami i kaskiem roboczym posiadać odzież

Gdy ciśnienie w zbiorniku kompresora rośnie, zakładając, że wilgotność i temperatura powietrza pozostają niezmienne, stan pary wodnej w zgromadzonym powietrzu

Aby zaświeciła się lampka H1 należy wcisnąć

Które urządzenie ma symbol graficzny przedstawiony na rysunku?

Wprowadzenie przewodu do zacisku, delikatne wygięcia oraz wykonanie oczka na końcu przewodu z żyłą z drutu miedzianego, realizuje się cęgami

Falownik to urządzenie przetwarzające moc, które konwertuje prąd

W normalnych warunkach działania wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych przepływających w przewodach fazowych oraz neutralnym wynosi

Jakie środki ochrony osobistej powinien używać pracownik obsługujący tokarkę precyzyjną?

Czynniki zagrażające zdrowiu ludzi, związane z użyciem urządzeń hydraulicznych, są w głównej mierze spowodowane przez

Aby dokładnie zmierzyć średnicę wałka, należy użyć

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, by można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Które urządzenie zostało przedstawione na zdjęciu?

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

Montaż realizowany według zasady całkowitej zamienności polega na

Jakiego rodzaju materiału należy użyć do produkcji narzędzi do mechanicznej obróbki skrawaniem, takich jak frezy?

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

Jaką metodę spawania wykorzystuje się z gazem o właściwościach chemicznych aktywnych?

Do jakiej kategorii pomiarów można zakwalifikować pomiar długości gwintowanego fragmentu śruby przy użyciu przymiaru kreskowego?

Który zawór należy zastosować w układzie pneumatycznym, aby zabezpieczyć obciążony podnośnik przed opadaniem spowodowanym chwilowym spadkiem ciśnienia zasilania?

Który zawór został przedstawiony na rysunku?
