ELM.03Pytanie 921

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Czy obniżenie temperatury czynnika w sprężarkach prowadzi do

A. skraplania pary wodnej oraz osuszania powietrza

B. osadzania zanieczyszczeń na dnie zbiornika

C. powiększania objętości sprężonego powietrza

D. wzrostu ciśnienia sprężonego powietrza

ELM.03Pytanie 922

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Przedstawiony na rysunku blok z biblioteki sterownika PLC ma za zadanie

A. odmierzanie określonego czasu.

B. zmianę częstotliwości sygnału cyfrowego.

C. opóźnienie czasowe sygnału.

D. pamiętanie informacji w postaci binarnej.

ELM.03Pytanie 923

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Funkcją elementu oznaczonego na schemacie cyfrą 3 jest

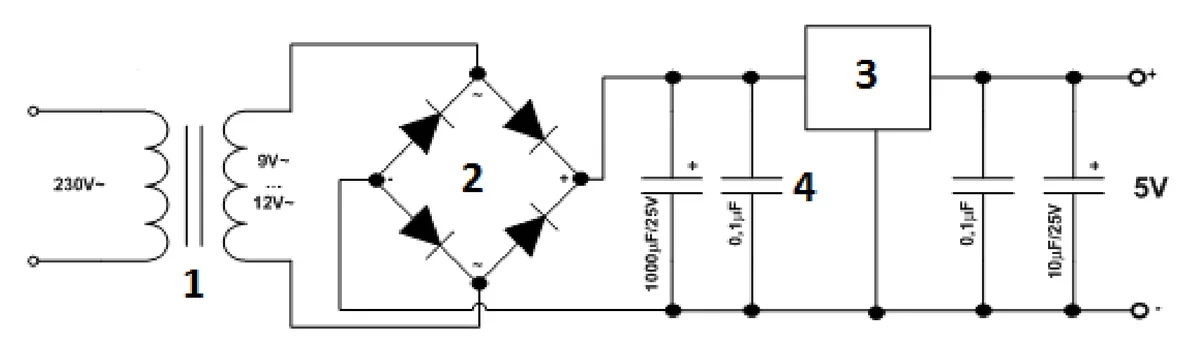

Schemat zasilacza 5 V z transformatorem, mostkiem prostowniczym, kondensatorami i blokiem oznaczonym cyfrą 3

A. wygładzanie napięcia wyjściowego.

B. utrzymywanie stałej wartości napięcia na wyjściu.

C. zamiana napięcia przemiennego na napięcie zmienne.

D. obniżanie wartości napięcia przemiennego.

ELM.03Pytanie 924

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Jakie napięcie wyjściowe dostarcza przetwornik ciśnienia, jeśli jego zakres napięcia wynosi od 0 V do 10 V dla ciśnienia w przedziale 0 kPa ... 600 kPa, a ciśnienie wynosi 450 kPa, przy założeniu liniowej charakterystyki przetwornika?

A. 4,5 V

B. 3,0 V

C. 7,5 V

D. 10,0 V

ELM.03Pytanie 925

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

A. tylko podciśnienia.

B. bezwzględnej wartości ciśnienia.

C. tylko nadciśnienia.

D. podciśnienia i nadciśnienia.

ELM.03Pytanie 926

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do pracy przy stałym momencie obciążającym w nieograniczonym czasie.

A.

C.

B.

D.

ELM.03Pytanie 927

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

A. Struganie.

B. Przecinanie.

C. Piłowanie.

D. Wiercenie.

ELM.03Pytanie 928

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Uruchomienie krokowej symulacji działania układu zaprojektowanego w programie przedstawionym na rysunku wymaga kliknięcia ikony

C.

B.

D.

A.

ELM.03Pytanie 929

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

W układzie zastosowano przetworniki ciśnienia o prądowych sygnałach wyjściowych. Na podstawie danych katalogowych przetworników oraz wyników przeprowadzonych pomiarów wskaż, który z przetworników nie działa prawidłowo.

Przetwornik	Zakres sygnału wejściowego [MPa]	Zakres sygnału wyjściowego [mA]	Wartość sygnału wejściowego [MPa]	Wartość sygnału wyjściowego [mA]
1	0 ÷ 1	0 ÷ 20	0,50	10
2	0 ÷ 2	0 ÷ 20	0,50	5
3	0 ÷ 1	4 ÷ 20	0,50	12
4	0 ÷ 2	4 ÷ 20	0,50	5

A. Przetwornik 3

B. Przetwornik 1

C. Przetwornik 4

D. Przetwornik 2

ELM.03Pytanie 930

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Którą operację należy wykonać w celu powiększenia średnicy otworu, aby umożliwić umieszczenie w nim łba śruby?

A. Wiercenie.

B. Pogłębianie.

C. Wiercenie wtórne.

D. Rozwiercanie.

ELM.03Pytanie 931

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Który z poniższych czujników jest elementem serwomechanizmu sterującego ruchem ramienia robota?

A. Enkoder

B. Pirometr

C. Przepływomierz powietrza

D. Mostek tensometryczny

ELM.03Pytanie 932

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Przekładnia przedstawiona na rysunku składa się

A. ze ślimaka i zębatki.

B. z koła koronowego i ślimaka.

C. ze ślimaka i ślimacznicy.

D. z wieńca zębatego i ślimaka.

ELM.03Pytanie 933

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?

Schemat układu hydraulicznego z siłownikiem jednostronnego działania i zaworem dławiąco-zwrotnym regulowanym pokrętłem.

A. Zmniejsza prędkość wysuwu tłoka.

B. Zwiększa prędkość powrotu tłoka.

C. Reguluje skok siłownika.

D. Stabilizuje ciśnienie pracy.

ELM.03Pytanie 934

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

W przedstawionym na rysunku siłowniku element mocujący oznaczony cyfrą 1 to

A. ucho wahliwe.

B. kołnierz.

C. sworzeń przegubowy.

D. łapa.

ELM.03Pytanie 935

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

W układzie do przygotowania sprężonego powietrza, reduktor ciśnienia

A. zmniejsza ilość zanieczyszczeń w sprężonym powietrzu

B. łączy sprężone powietrze z mgłą olejową

C. zapewnia stałe ciśnienie robocze

D. generuje mgłę olejową

ELM.03Pytanie 936

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Siłownik hydrauliczny o parametrach znamionowych zamieszczonych w tabeli, w warunkach nominalnych zasilany jest czynnikiem roboczym o ciśnieniu

Parametry siłownika hydraulicznego
Tłok	Ø 25 mm ÷ Ø 500 mm
Tłoczysko	Ø 16 mm ÷ Ø 250 mm
Skok	do 5000 mm
Ciśnienie nominalne	Pn = 35 MPa (350 bar)
Ciśnienie próbne	Pp = 1,5 x Pn
Prędkość przesuwu tłoka	Vmax = 0,5 m/s
Temperatura czynnika roboczego	-25°C ÷ +200°C (248 K ÷ 473 K)
Temperatura otoczenia	-20°C ÷ +100°C (253 K ÷ 373 K)

A. 70 bar

B. 35 bar

C. 525 bar

D. 350 bar

ELM.03Pytanie 937

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie

Podsystem mechatroniczny prasy hydraulicznej został wyposażony w terminal HMI. To urządzenie nie pozwala jedynie

A. na odczyt wartości zmierzonych parametrów

B. na pomiar parametrów procesowych prasy

C. na wizualizację przebiegu pracy prasy

D. na załączanie i wyłączanie pracy prasy

ELM.03Pytanie 938

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jakie jest zastosowanie przedstawionego na rysunku elementu?

A. Zamiana prądu przemiennego na prąd jednokierunkowy.

B. Obniżanie napięcia sieciowego.

C. Filtrowanie zakłóceń napięcia sieciowego.

D. Zamiana prądu przemiennego na prąd stały.

ELM.03Pytanie 939

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

A. 4 stopnie swobody.

B. 6 stopni swobody.

C. 5 stopni swobody.

D. 3 stopnie swobody.

ELM.03Pytanie 940

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Przedstawiony na rysunku zawór sterowany jest

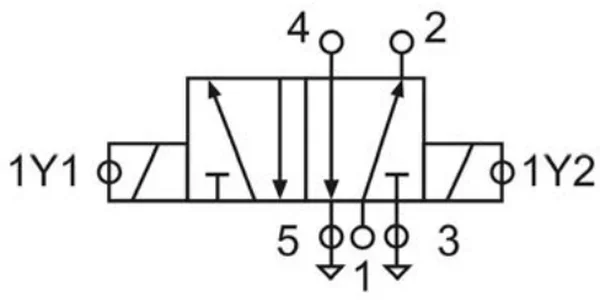

Symbol graficzny zaworu rozdzielającego z oznaczeniami 1Y1 i 1Y2

A. elektrycznie.

B. ręcznie.

C. pneumatycznie.

D. hydraulicznie.

ELM.03Pytanie 941

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Bezpieczeństwo i BHP

W obwodzie zasilania silnika element oznaczony symbolem Ql

A. zabezpiecza obwód przed skutkami zwarć i przeciążeń.

B. ogranicza natężenie prądu rozruchu silnika.

C. poprawia współczynnik cos φ.

D. odpowiada za załączanie i wyłączania silnika.

ELM.03Pytanie 942

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Manipulator, którego schemat kinematyczny przedstawiono na rysunku, ma

A. 6 stopni swobody.

B. 5 stopni swobody.

C. 3 stopnie swobody.

D. 4 stopnie swobody.

ELM.03Pytanie 943

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Przedstawione na rysunkach elementy wykorzystuje się do łączenia przewodów

A. uziemiających.

B. koncentrycznych.

C. światłowodowych.

D. wieloparowych.

ELM.03Pytanie 944

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jakie urządzenia służą do pomiaru wartości przyśpieszenia drgań elektrycznego silnika napędowego pompy hydraulicznej, działającego w systemie mechatronicznym?

A. akcelerometry

B. tensometry

C. galwanometry

D. rotametry

ELM.03Pytanie 945

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Który rodzaj smaru powinien być zastosowany do lubrykantowania elementów wykonanych z plastiku?

A. Smar silikonowy

B. Smar litowy

C. Smar molibdenowy

D. Smar grafitowy

ELM.03Pytanie 946

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Którego ściągacza należy użyć do demontażu łożyska przedstawionego na rysunku?

B.

C.

D.

A.

ELM.03Pytanie 947

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Jaką funkcję w układzie sterowania przedstawionym na schemacie pełni element 1V3?

A. Opóźnia wysunięcia tłoczyska siłownika.

B. Przyspiesza powrót tłoczyska siłownika.

C. Przyspiesza wysunięcia tłoczyska siłownika.

D. Opóźnia powrót tłoczyska siłownika.

ELM.03Pytanie 948

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na rysunku przedstawiono

A. tyrystor.

B. diodę.

C. rezystor.

D. tranzystor.

ELM.03Pytanie 949

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Tranzystor bipolarny n-p-n, przedstawiony na rysunku, jest w stanie przewodzenia, je żeli potencjały kolektora C, bazy B i emitera E spełnią warunek

A. VC = VB = VE

B. VC < VB < VE

C. VC > VB > VE

D. VC = VE i VB > VE

ELM.03Pytanie 950

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego to

A. klejenie.

B. zgrzewanie.

C. spawanie.

D. lutowanie.

ELM.03Pytanie 951

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Przedstawiony na rysunku element pneumatyczny to

A. przełącznik obiegu.

B. zawór z popychaczem.

C. zawór zwrotno-dławiący.

D. rozdzielacz czterodrogowy.

ELM.03Pytanie 952

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który z poniższych czujników nie może być użyty jako czujnik zbliżeniowy?

A. Rezystancyjnego

B. Pojemnościowego

C. Indukcyjnego

D. Optycznego

ELM.03Pytanie 953

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Jakiego typu oprogramowanie powinno być zastosowane do monitorowania przebiegu procesów w przemyśle?

A. CAD

B. SCADA

C. CAE

D. CAM

ELM.03Pytanie 954

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Które z wymienionych narzędzi należy zastosować podczas wymiany układu scalonego na płytce drukowanej, widocznej na zdjęciu?

A. Ucinaczki i pilnik.

B. Lutownicę i odsysacz.

C. Pęsetę i zaciskarkę.

D. Śrubokręt i szczypce.

ELM.03Pytanie 955

Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP Konserwacja i eksploatacja

Jaki środek ochrony indywidualnej, oprócz kasku ochronnego, powinien założyć pracownik podczas prac konserwacyjnych wyłączonego z ruchu urządzenia mechatronicznego, znajdującego się w hali produkcyjnej?

A. Odzież ochronną.

B. Rękawice ochronne.

C. Okulary ochronne.

D. Buty ochronne.

ELM.03Pytanie 956

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Jakie jest przesunięcie fazowe sygnału wyjściowego w odniesieniu do sygnału wejściowego sinusoidalnego w regulatorze typu PD?

A. 45°

B. -90°

C. 0°

D. 90°

ELM.03Pytanie 957

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Który siłownik przedstawiony na ilustracjach, należy zamontować w układzie w miejscu oznaczonym cyfrą 5.

Siłownik 3.

Siłownik 1.

Siłownik 4.

Siłownik 2.

ELM.03Pytanie 958

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Czujnik rezystancyjny Pt 100 jest przeznaczony do pomiaru

Budowa czujnika rezystancyjnego Pt 100: rurka szklana ze skrętką platynową, przewód wewnętrzny, rura ochronna, króciec wkręcany i głowica przyłączeniowa

A. ciśnienia cieczy.

B. napięcia elektrycznego.

C. objętości cieczy.

D. temperatury powietrza.

ELM.03Pytanie 959

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

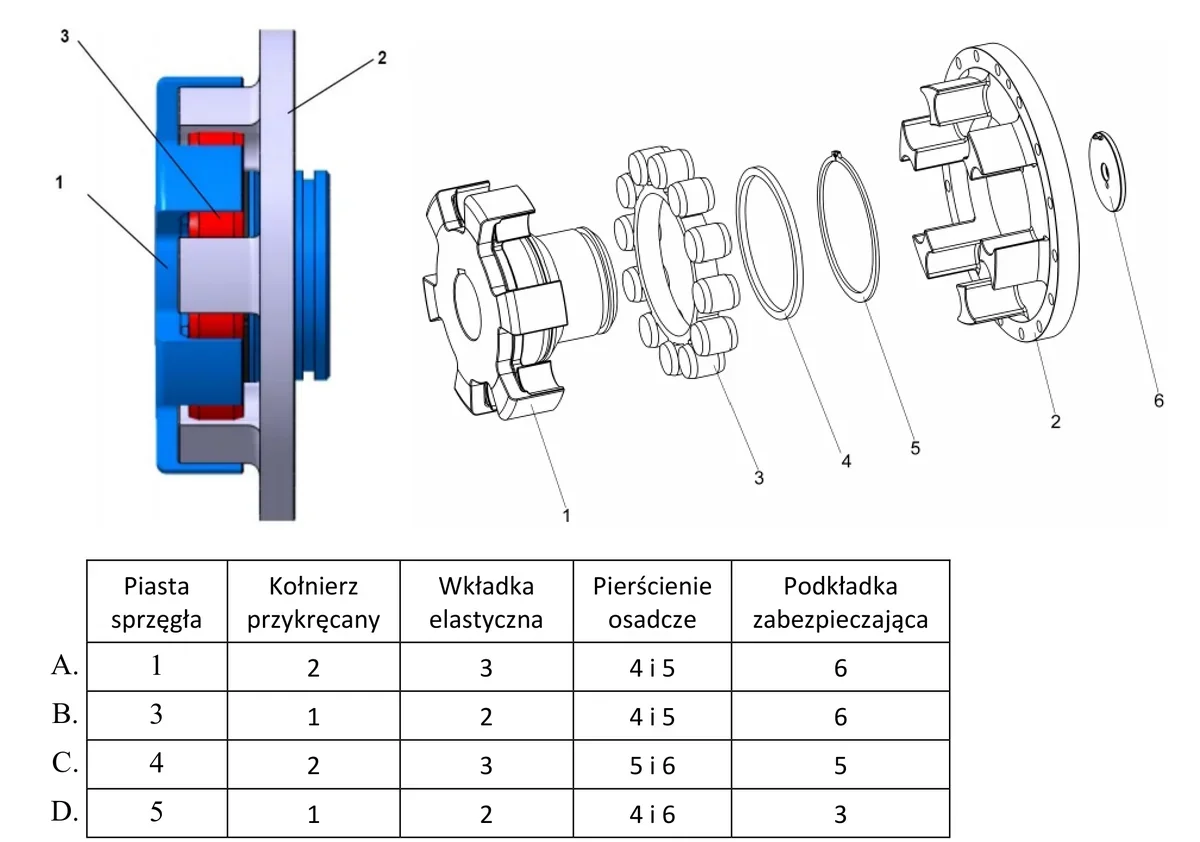

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.

Przekrój i rysunek rozstrzelony sprzęgła kłowego z częściami 1–6 oraz tabela wariantów A–D

D.

B.

C.

A.

ELM.03Pytanie 960

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który z przedstawionych na rysunkach podzespołów zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania urządzenia pneumatycznego powietrzem?

B.

D.

A.

C.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Czy obniżenie temperatury czynnika w sprężarkach prowadzi do

Przedstawiony na rysunku blok z biblioteki sterownika PLC ma za zadanie

Funkcją elementu oznaczonego na schemacie cyfrą 3 jest

Jakie napięcie wyjściowe dostarcza przetwornik ciśnienia, jeśli jego zakres napięcia wynosi od 0 V do 10 V dla ciśnienia w przedziale 0 kPa ... 600 kPa, a ciśnienie wynosi 450 kPa, przy założeniu liniowej charakterystyki przetwornika?

Przyrząd pomiarowy przedstawiony na rysunku służy w urządzeniu mechatronicznym do pomiaru

Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do pracy przy stałym momencie obciążającym w nieograniczonym czasie.

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

Uruchomienie krokowej symulacji działania układu zaprojektowanego w programie przedstawionym na rysunku wymaga kliknięcia ikony

W układzie zastosowano przetworniki ciśnienia o prądowych sygnałach wyjściowych. Na podstawie danych katalogowych przetworników oraz wyników przeprowadzonych pomiarów wskaż, który z przetworników nie działa prawidłowo.

Którą operację należy wykonać w celu powiększenia średnicy otworu, aby umożliwić umieszczenie w nim łba śruby?

Który z poniższych czujników jest elementem serwomechanizmu sterującego ruchem ramienia robota?

Przekładnia przedstawiona na rysunku składa się

W układzie hydraulicznym zainstalowano zawór dławiąco-zwrotny w sposób pokazany na rysunku. Jaką reakcję wywołuje w tym układzie odkręcanie pokrętła ręcznego?

W przedstawionym na rysunku siłowniku element mocujący oznaczony cyfrą 1 to

W układzie do przygotowania sprężonego powietrza, reduktor ciśnienia

Siłownik hydrauliczny o parametrach znamionowych zamieszczonych w tabeli, w warunkach nominalnych zasilany jest czynnikiem roboczym o ciśnieniu

Podsystem mechatroniczny prasy hydraulicznej został wyposażony w terminal HMI. To urządzenie nie pozwala jedynie

Jakie jest zastosowanie przedstawionego na rysunku elementu?

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

Przedstawiony na rysunku zawór sterowany jest

W obwodzie zasilania silnika element oznaczony symbolem Ql

Manipulator, którego schemat kinematyczny przedstawiono na rysunku, ma

Przedstawione na rysunkach elementy wykorzystuje się do łączenia przewodów

Jakie urządzenia służą do pomiaru wartości przyśpieszenia drgań elektrycznego silnika napędowego pompy hydraulicznej, działającego w systemie mechatronicznym?

Który rodzaj smaru powinien być zastosowany do lubrykantowania elementów wykonanych z plastiku?

Którego ściągacza należy użyć do demontażu łożyska przedstawionego na rysunku?

Jaką funkcję w układzie sterowania przedstawionym na schemacie pełni element 1V3?

Na rysunku przedstawiono

Tranzystor bipolarny n-p-n, przedstawiony na rysunku, jest w stanie przewodzenia, je żeli potencjały kolektora C, bazy B i emitera E spełnią warunek

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego to

Przedstawiony na rysunku element pneumatyczny to

Który z poniższych czujników nie może być użyty jako czujnik zbliżeniowy?

Jakiego typu oprogramowanie powinno być zastosowane do monitorowania przebiegu procesów w przemyśle?

Które z wymienionych narzędzi należy zastosować podczas wymiany układu scalonego na płytce drukowanej, widocznej na zdjęciu?

Jaki środek ochrony indywidualnej, oprócz kasku ochronnego, powinien założyć pracownik podczas prac konserwacyjnych wyłączonego z ruchu urządzenia mechatronicznego, znajdującego się w hali produkcyjnej?

Jakie jest przesunięcie fazowe sygnału wyjściowego w odniesieniu do sygnału wejściowego sinusoidalnego w regulatorze typu PD?

Który siłownik przedstawiony na ilustracjach, należy zamontować w układzie w miejscu oznaczonym cyfrą 5.

Czujnik rezystancyjny Pt 100 jest przeznaczony do pomiaru

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.

Który z przedstawionych na rysunkach podzespołów zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania urządzenia pneumatycznego powietrzem?
