ELM.03Pytanie 961

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Który z podanych materiałów znajduje zastosowanie w konstrukcjach spawanych?

A. Żeliwo białe

B. Żeliwo szare

C. Stal niskowęglowa

D. Stal wysokowęglowa

ELM.03Pytanie 962

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Podczas wymiany przewodu wysokociśnieniowego w systemie hydraulicznym, jakie aspekty powinny być brane pod uwagę przy wyborze nowego przewodu?

A. Odporność na ściskanie oraz masa

B. Ciśnienie robocze i minimalny promień gięcia

C. Grubość materiału oraz przepuszczalność

D. Przepustowość i odporność na rozciąganie

ELM.03Pytanie 963

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Wskaż zasadę, którą stosuje się wyłącznie podczas demontażu urządzenia o skomplikowanej budowie.

A. Ustalić położenie poszczególnych zespołów i rozłączyć je, pozostawiając w całości.

B. Wykonać plan demontażu i wymontować tylko niektóre podzespoły.

C. Wykonać plan demontażu i zdemontować poszczególne zespoły urządzenia, a następnie rozmontować podzespoły na części.

D. Zdemontować po kolei każdą część urządzenia, nie uwzględniając ich przynależności do podzespołów urządzenia.

ELM.03Pytanie 964

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Który z poniższych czujników mierzących powinien być użyty do określenia wartości ciśnienia w zbiorniku sprężonego powietrza oraz do przesłania danych do sterownika PLC z analogowymi wejściami?

A. Czujnik piezorezystancyjny

B. Czujnik termoelektryczny

C. Czujnik manometryczny

D. Czujnik ultradźwiękowy

ELM.03Pytanie 965

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Na rysunku przedstawiono schemat

A. stabilizatora napięcia.

B. prostownika sterowanego.

C. sterownika napięcia.

D. prostownika niesterowanego.

ELM.03Pytanie 966

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Jaką średnicę powinien mieć siłownik jednostronnego działania o działaniu pchającym, by przy ciśnieniu 6 barów działał z siłą 1120 N?

WARTOŚCI SIŁ DZIAŁANIA SIŁOWNIKÓW KOMPAKTOWYCH
Średnica siłownika [mm]	Siłowniki dwustronnego działania z jednostronnym tłoczyskiem		Siłowniki dwustronnego działania z dwustronnym tłoczyskiem		Siłowniki jednostronnego działania pchające		Siłowniki jednostronnego działania ciągnące
Średnica siłownika [mm]	Siła pchająca przy zasilaniu 6 bar [N]	Siła ciągnąca przy zasilaniu 6 bar [N]	Siła pchająca przy zasilaniu 6 bar [N]	Siła ciągnąca przy zasilaniu 6 bar [N]	Siła pchająca przy zasilaniu 6 bar [N]	Siła ciągnąca Sprężyny [N]	Siła ciągnąca przy zasilaniu 6 bar [N]	Siła pchająca Sprężyny [N]
12	121	91	91	91	110	6	81	6
16	121	91	91	91	110	6	81	6
20	188	142	142	142	174	7	128	7
25	295	248	248	248	270	12	224	12
32	482	415	415	415	450	16	384	16
40	754	687	687	687	708	23	642	23
50	1178	1058	1058	1058	1120	30	1002	30
63	1869	1750	1750	1750	1800	35	1682	35
80	3014	2829	2829	2829	2950	60	2715	60
100	4710	4420	4420	4420	4520	100	4231	100

A. 80 mm

B. 50 mm

C. 63 mm

D. 100 mm

ELM.03Pytanie 967

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Przez jaki element manipulatora realizowane są różne operacje manipulacyjne?

A. Sondy

B. Regulatora

C. Chwytaka

D. Silnika

ELM.03Pytanie 968

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

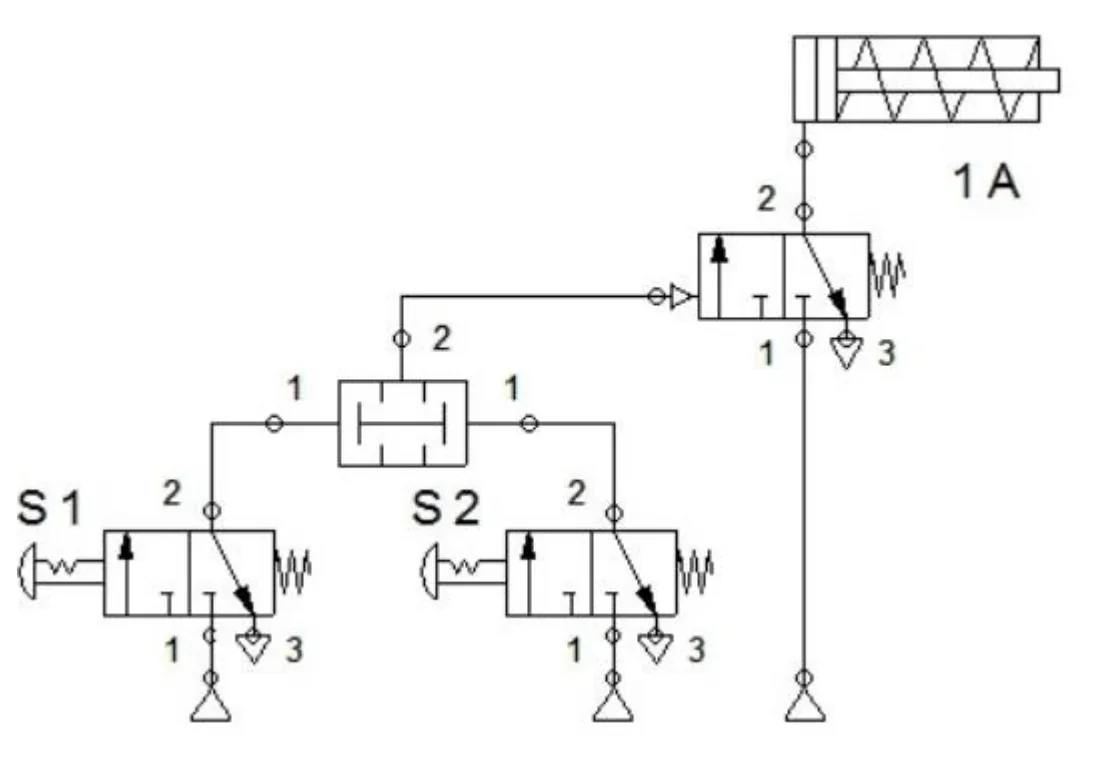

W układzie pneumatycznym przedstawionym na schemacie wysunięcie tłoczyska siłownika 1A nastąpi przy

Schemat pneumatyczny siłownika 1A z zaworami przyciskowymi S1 i S2

A. niewciśniętych przyciskach zaworów S1 i S2.

B. wciśniętym przycisku tylko zaworu S2.

C. wciśniętych jednocześnie przyciskach zaworów S1 i S2.

D. wciśniętym przycisku tylko zaworu S1.

ELM.03Pytanie 969

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach

Wpis z normy PN-M-85002
Wałek — d mm		Wpust
ponad	do	b×h mm
6	8	2×2
8	10	3×3
10	12	4×4
12	17	5×5
17	22	6×6
22	30	8×7

A. 3x3 mm

B. 6x6 mm

C. 4x4mm

D. 5x5 mm

ELM.03Pytanie 970

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jak można zmierzyć moc pobieraną przez urządzenie zasilane napięciem 24 V DC?

A. watomierzem w układzie Arona

B. woltomierzem i amperomierzem

C. mostkiem Wheatstone'a

D. mostkiem Thompsona

ELM.03Pytanie 971

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Weryfikacja połączeń nitowanych, realizowana poprzez uderzanie młotkiem w nit, ma na celu wykrycie nieprawidłowości

A. luźnego osadzenia nitu

B. nieprawidłowego kształtu zakuwki

C. odkształcenia nitu

D. pęknięcia powierzchni łba i zakuwki nitu

ELM.03Pytanie 972

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Bezpieczeństwo i BHP

Podzespół elektryczny przedstawiony na rysunku wymaga zasilania napięciem

A. stałym o wartości 24 V (z dokładnością do 1 %).

B. przemiennym w granicach 85 - 250 V.

C. stałym w granicach 85 - 250 V.

D. zmiennym o wartości co najmniej 24 V.

ELM.03Pytanie 973

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Które z wymienionych materiałów sztucznych jest najbardziej odpowiednie do wytwarzania kół zębatych?

A. Poliuretan

B. Poliamid

C. Lateks

D. Silikon

ELM.03Pytanie 974

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jaki rodzaj czujnika nadaje się do pomiaru poziomu bez kontaktu?

A. Czujnik hydrostatyczny

B. Czujnik ultradźwiękowy

C. Czujnik pływakowy

D. Czujnik pojemnościowy

ELM.03Pytanie 975

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Na podstawie zamieszczonego fragmentu instrukcji obsługi przekaźnika czasowego PCU-511 określ w której pozycji należy ustawić pokrętło wyboru funkcji pracy przekaźnika, aby realizował opóźnione załączenie?

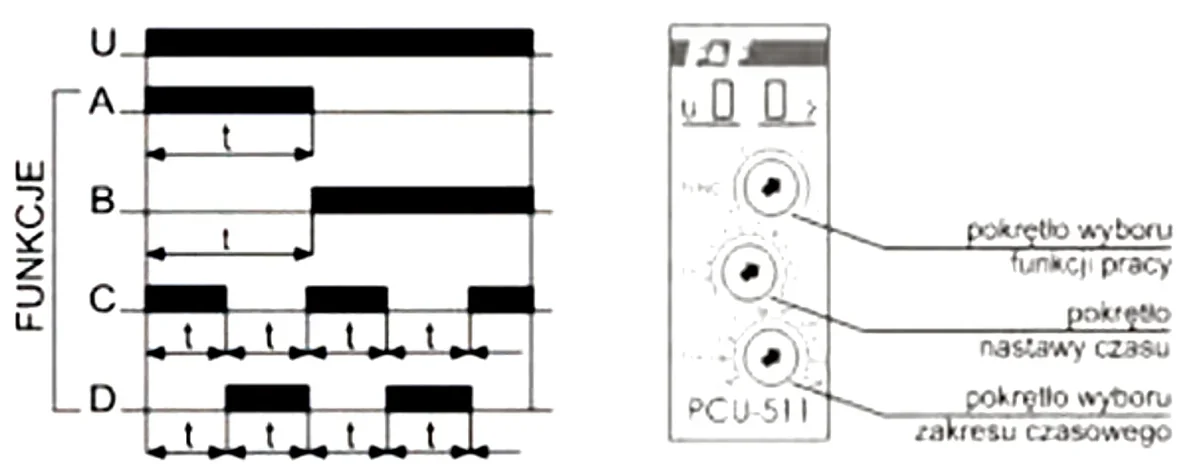

Wykresy funkcji A–D przekaźnika czasowego i widok panelu PCU-511 z pokrętłami

Pozycji A

Pozycji C

Pozycji D

Pozycji B

ELM.03Pytanie 976

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Pracownik obsługujący prasę ma do dyspozycji dwa przyciski typu NO: S1 (adres I1) oraz S2 (adres I2). Przyciski są podłączone do wejść sterownika PLC odpowiednio S1 do I1 oraz S2 do I2. Do wyjścia Ω3 jest podłączony elektrozawór Y1 (adres Ω3). Obsługujący prasę może ją uruchomić tylko w przypadku jednoczesnego naciśnięcia obu przycisków. Który z przedstawionych programów, napisanych w języku blokowym, realizuje to zadanie?

ELM.03Pytanie 977

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Cyfrą 1 na rysunku oznaczono

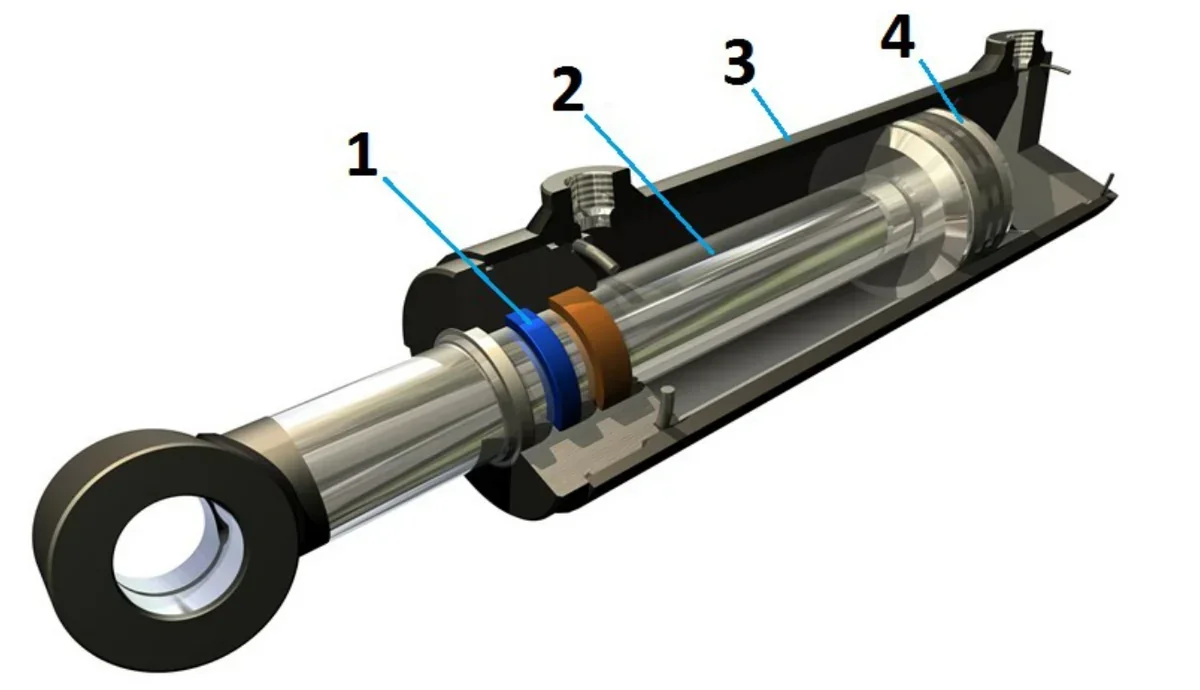

Przekrój siłownika z elementami oznaczonymi cyframi od 1 do 4

A. tłok.

B. korpus.

C. uszczelkę.

D. toczysko.

ELM.03Pytanie 978

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Tłok siłownika pneumatycznego zasilanego sprężonym powietrzem o ciśnieniu P = 600 000 Pa powinien oddziaływać z siłą F = 1 200 N. Jaka powinna być powierzchnia czynna tłoka, jeżeli w siłowniku nie występują straty powietrza?

P = ^F/_S

A. 0,500 m2

B. 0,050 m2

C. 0,002 m2

D. 0,020 m2

ELM.03Pytanie 979

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Układ, którego schemat przedstawiono na rysunku

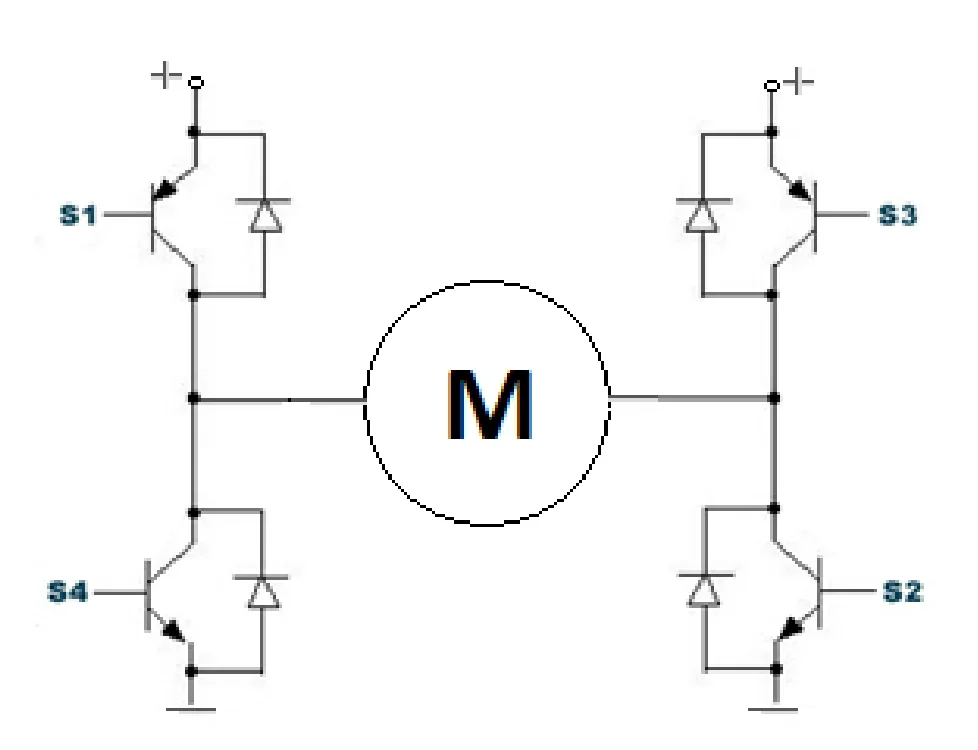

Schemat mostka tranzystorowego z łącznikami S1–S4 i silnikiem M

A. umożliwia zmianę kierunku obrotów silnika DC.

B. reguluje prędkość obrotową silnika klatkowego.

C. zabezpiecza silnik AC przed przegrzaniem.

D. umożliwia łagodny rozruch silnika klatkowego.

ELM.03Pytanie 980

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

A. Zamiana prądu przemiennego na prąd stały.

B. Filtrowanie zakłóceń napięcia sieciowego.

C. Zamiana prądu stałego na prąd przemienny.

D. Obniżanie napięcia sieciowego.

ELM.03Pytanie 981

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Który z wymienionych elementów zabezpiecza łożysko przed wysunięciem z obudowy urządzenia przedstawionego na rysunku?

A. Pierścień Segera.

B. Podkładka dystansująca.

C. Zawleczka zabezpieczająca.

D. Nakrętka koronowa.

ELM.03Pytanie 982

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Jaki klucz należy zastosować do montażu zaworu kątowego, przedstawionego na rysunku?

A. Oczkowy.

B. Tora.

C. Nasadowy.

D. Płaski.

ELM.03Pytanie 983

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest

A. rozdzielacz V1

B. siłownik A1

C. przekaźnik K1

D. przekaźnik K2

ELM.03Pytanie 984

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Spośród wymienionych zjawisk fizycznych, w urządzeniach przekształcających liniowe przemieszczenie na sygnał elektryczny, najczęściej stosowane jest zjawisko

A. piezoelektryczne

B. magnotorezystancji (Gaussa)

C. zwane efektem Dopplera

D. magnetooptyczne (Faradaya)

ELM.03Pytanie 985

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Gdy ciśnienie w zbiorniku kompresora rośnie, zakładając, że wilgotność i temperatura powietrza pozostają niezmienne, stan pary wodnej w zgromadzonym powietrzu

A. zbliża się do linii punktu rosy

B. nie zmienia się w stosunku do linii punktu rosy

C. nie zmienia się, pod warunkiem, że wilgotność absolutna jest stała

D. oddala się od linii punktu rosy

ELM.03Pytanie 986

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

W systemie mechatronicznym interfejs komunikacyjny ma na celu łączenie

A. silnika z pompą hydrauliczną

B. programatora ze sterownikiem

C. grupy siłowników z modułem rozszerzającym

D. programatora z siłownikiem

ELM.03Pytanie 987

Montaż, uruchamianie i konser…

Kategorie: Pomiary i diagnostyka Sterowanie i programowanie Konserwacja i eksploatacja

Co znaczy zaświecenie czerwonej diody oznaczonej skrótem BATF na panelu kontrolnym sterownika PLC?

A. Tryb funkcjonowania CPU

B. Tryb wstrzymania CPU

C. Potrzeba zmian w parametrach programu

D. Brak baterii podtrzymującej zasilanie

ELM.03Pytanie 988

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

ELM.03Pytanie 989

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?

A. wózek – 5, system amortyzacji – 11

B. wózek – 6, system amortyzacji – 11

C. wózek – 6, system amortyzacji – 7

D. wózek – 5, system amortyzacji – 7

ELM.03Pytanie 990

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Jaką kolejność powinny mieć poszczególne elementy zespołu przygotowania powietrza w instalacji pneumatycznej, zasilającej silnik pneumatyczny, patrząc od strony sprężarki?

A. Reduktor ciśnienia, filtr powietrza, układ smarowania, zawór sterujący

B. Zawór sterujący, reduktor ciśnienia, układ smarowania, filtr powietrza

C. Układ smarowania, filtr powietrza, zawór sterujący, reduktor ciśnienia

D. Filtr powietrza, reduktor ciśnienia, układ smarowania, zawór sterujący

ELM.03Pytanie 991

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Pomiary i diagnostyka

Aby ustalić wznios silnika indukcyjnego, należy wykonać pomiar

A. średnicy stojana

B. odległości między osią wału a podstawą uchwytów silnika

C. wysokości silnika

D. szerokości silnika oraz średnicy wirnika

ELM.03Pytanie 992

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Znamionowe napięcie międzyfazowe uzwojenia stojana silnika asynchronicznego, trójfazowego, o danych znamionowych podanych w tabelce jest równe

Δ	400V	5,9A
2,5kW	S1	cosφ = 0,8
1425obr/min	50Hz
Y	240V	6,6A
Izol. – Kl.B/F	IP33	35kg

A. 230 V

B. 400 V

C. 240 V

D. 380V

ELM.03Pytanie 993

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Na podstawie tabeli i rysunku dobierz łożysko kulkowe o odpowiednim znaku podstawowym do łożyskowania wału o średnicy czopów łożyskowych 17 mm.

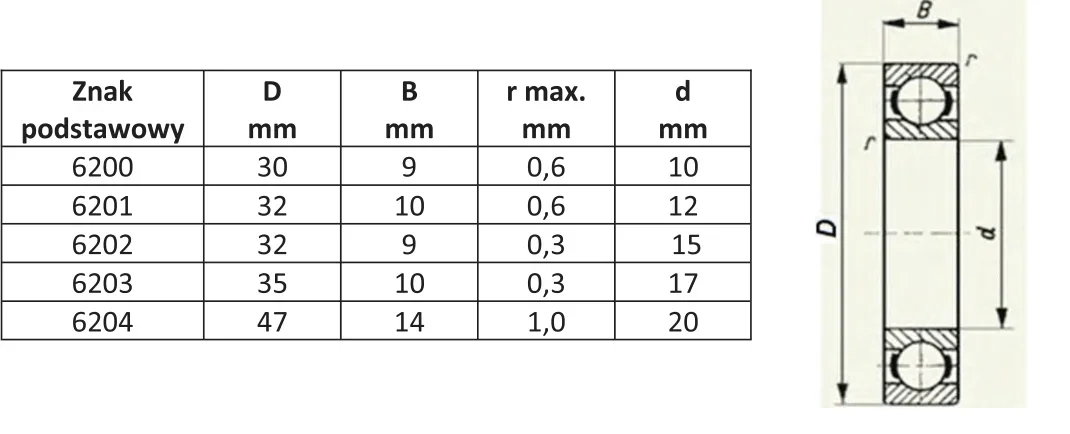

Tabela łożysk kulkowych 6200-6204 i rysunek łożyska z wymiarami D, B, d, r

A. 6201

B. 6203

C. 6204

D. 6202

ELM.03Pytanie 994

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Pasek zębaty przenosi moc pomiędzy kołami pasowymi. W trakcie rutynowej inspekcji paska należy ocenić jego poziom zużycia oraz

A. bicie osiowe.

B. temperaturę.

C. nawilżenie.

D. stan napięcia.

ELM.03Pytanie 995

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce obciążeniowej przedstawionej na rysunku?

A. 150 V

B. 160 V

C. 60 V

D. 80 V

ELM.03Pytanie 996

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

~230V Zadaniem kondensatora C1 w układzie, którego schemat przedstawiono na rysunku, jest

A. zmiana przebiegu napięcia wyjściowego z dwupołówkowego na jednopołówkowy.

B. zmniejszenie tętnień.

C. stabilizacja sygnału na wyjściu układu.

D. zmiana przebiegu napięcia wyjściowego z jednopołówkowego na dwupołówkowy.

ELM.03Pytanie 997

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Zadziałanie cewki przekaźnika K1 określone jest przez funkcję

A. alternatywy stanów przycisków S1 i S2.

B. koniunkcji stanów przycisków S1 i S2.

C. alternatywy wykluczającej stanów przycisków S1 i S2.

D. negacji koniunkcji stanów przycisków S1 i S2.

ELM.03Pytanie 998

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Muskuł pneumatyczny przedstawiony na rysunku przystosowany jest do połączenia

A. gwintowego.

B. spawanego.

C. tarczowego.

D. kołnierzowego.

ELM.03Pytanie 999

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

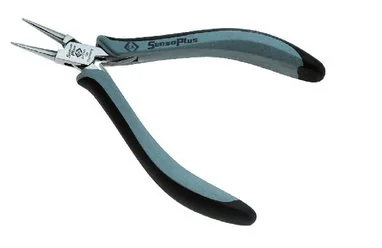

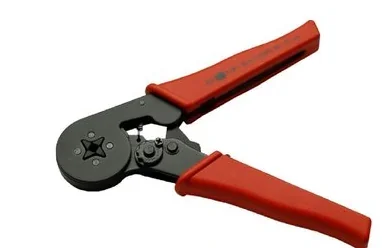

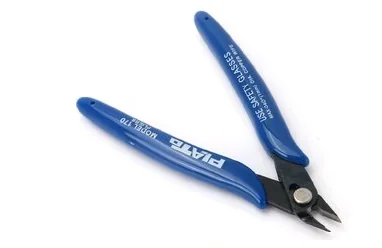

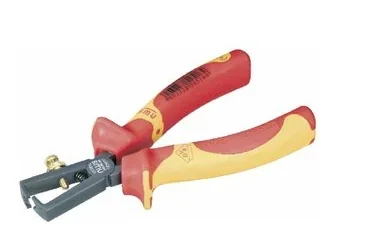

Którego narzędzia należy użyć do zaciśnięcia końcówki tulejowej na przewodzie elektrycznym?

ELM.03Pytanie 1000

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

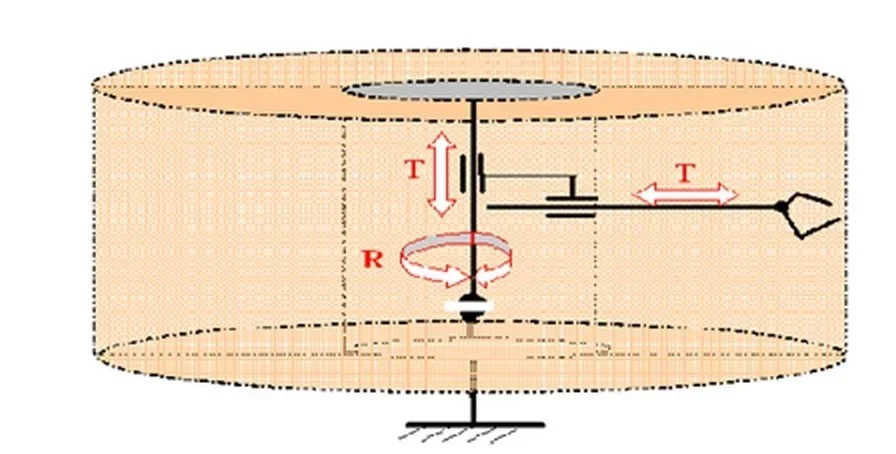

Który zapis odnosi się do przedstawionego schematu robota (gdzie: R – obrót, T – przesunięcie)?

Schemat kinematyczny robota w przestrzeni roboczej w kształcie walca

A. RTT

B. TTT

C. RRR

D. RRT

Udostępnij w Classroom Udostępnij w Teams

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Który z podanych materiałów znajduje zastosowanie w konstrukcjach spawanych?

Podczas wymiany przewodu wysokociśnieniowego w systemie hydraulicznym, jakie aspekty powinny być brane pod uwagę przy wyborze nowego przewodu?

Wskaż zasadę, którą stosuje się wyłącznie podczas demontażu urządzenia o skomplikowanej budowie.

Który z poniższych czujników mierzących powinien być użyty do określenia wartości ciśnienia w zbiorniku sprężonego powietrza oraz do przesłania danych do sterownika PLC z analogowymi wejściami?

Na rysunku przedstawiono schemat

Jaką średnicę powinien mieć siłownik jednostronnego działania o działaniu pchającym, by przy ciśnieniu 6 barów działał z siłą 1120 N?

Przez jaki element manipulatora realizowane są różne operacje manipulacyjne?

W układzie pneumatycznym przedstawionym na schemacie wysunięcie tłoczyska siłownika 1A nastąpi przy

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach

Jak można zmierzyć moc pobieraną przez urządzenie zasilane napięciem 24 V DC?

Weryfikacja połączeń nitowanych, realizowana poprzez uderzanie młotkiem w nit, ma na celu wykrycie nieprawidłowości

Podzespół elektryczny przedstawiony na rysunku wymaga zasilania napięciem

Które z wymienionych materiałów sztucznych jest najbardziej odpowiednie do wytwarzania kół zębatych?

Jaki rodzaj czujnika nadaje się do pomiaru poziomu bez kontaktu?

Na podstawie zamieszczonego fragmentu instrukcji obsługi przekaźnika czasowego PCU-511 określ w której pozycji należy ustawić pokrętło wyboru funkcji pracy przekaźnika, aby realizował opóźnione załączenie?

Cyfrą 1 na rysunku oznaczono

Tłok siłownika pneumatycznego zasilanego sprężonym powietrzem o ciśnieniu P = 600 000 Pa powinien oddziaływać z siłą F = 1 200 N. Jaka powinna być powierzchnia czynna tłoka, jeżeli w siłowniku nie występują straty powietrza?

Układ, którego schemat przedstawiono na rysunku

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

Który z wymienionych elementów zabezpiecza łożysko przed wysunięciem z obudowy urządzenia przedstawionego na rysunku?

Jaki klucz należy zastosować do montażu zaworu kątowego, przedstawionego na rysunku?

Po sprawdzeniu zgodności połączeń (Rysunek II.) z dokumentacją techniczną (Rysunek I.) wynika, że błędnie wybrany jest

Spośród wymienionych zjawisk fizycznych, w urządzeniach przekształcających liniowe przemieszczenie na sygnał elektryczny, najczęściej stosowane jest zjawisko

Gdy ciśnienie w zbiorniku kompresora rośnie, zakładając, że wilgotność i temperatura powietrza pozostają niezmienne, stan pary wodnej w zgromadzonym powietrzu

W systemie mechatronicznym interfejs komunikacyjny ma na celu łączenie

Co znaczy zaświecenie czerwonej diody oznaczonej skrótem BATF na panelu kontrolnym sterownika PLC?

Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

Którymi cyframi oznaczono na rysunku siłownika pneumatycznego beztłoczkowego wózek oraz system amortyzacji?

Jaką kolejność powinny mieć poszczególne elementy zespołu przygotowania powietrza w instalacji pneumatycznej, zasilającej silnik pneumatyczny, patrząc od strony sprężarki?

Aby ustalić wznios silnika indukcyjnego, należy wykonać pomiar

Znamionowe napięcie międzyfazowe uzwojenia stojana silnika asynchronicznego, trójfazowego, o danych znamionowych podanych w tabelce jest równe

Na podstawie tabeli i rysunku dobierz łożysko kulkowe o odpowiednim znaku podstawowym do łożyskowania wału o średnicy czopów łożyskowych 17 mm.

Pasek zębaty przenosi moc pomiędzy kołami pasowymi. W trakcie rutynowej inspekcji paska należy ocenić jego poziom zużycia oraz

Jaka powinna być wartość znamionowego napięcia zasilania urządzenia, aby mogło być zasilane przez zasilacz impulsowy o charakterystyce obciążeniowej przedstawionej na rysunku?

~230V Zadaniem kondensatora C1 w układzie, którego schemat przedstawiono na rysunku, jest

Zadziałanie cewki przekaźnika K1 określone jest przez funkcję

Muskuł pneumatyczny przedstawiony na rysunku przystosowany jest do połączenia

Którego narzędzia należy użyć do zaciśnięcia końcówki tulejowej na przewodzie elektrycznym?

Który zapis odnosi się do przedstawionego schematu robota (gdzie: R – obrót, T – przesunięcie)?
