ELM.03Pytanie 1081
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Silnik krokowy (skokowy) nie reaguje na próby zmiany prędkości obrotów. Możliwą przyczyną nieprawidłowego działania silnika może być

A. brak modyfikacji częstotliwości impulsów z kontrolera
B. nadmierne obciążenie silnika
C. wysyłanie impulsów sterujących w błędnej kolejności
D. zbyt wysokie napięcie zasilające
ELM.03Pytanie 1082
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

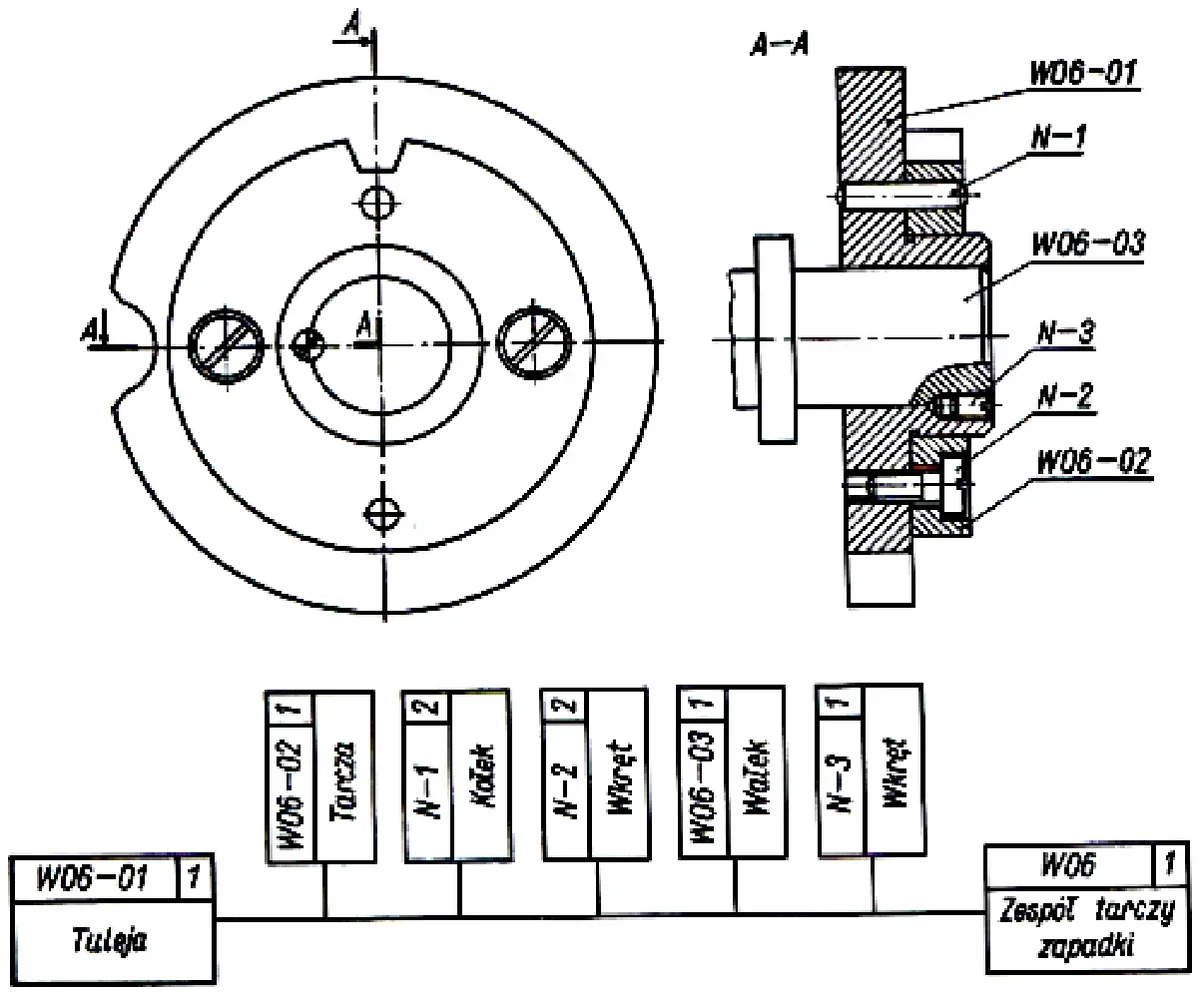

Na podstawie planu montażu zespołu tarczy zapadki przedstawionego na rysunku, określ, którą z wymienionych części należy zamontować bezpośrednio przed wałkiem W06-03.

Plan montażu zespołu tarczy zapadki: widok, przekrój A-A i schemat montażu z oznaczeniami części
A. Wkręt N-3
B. Tuleję W06-02
C. Tuleję W06-01
D. Wkręt N-2
ELM.03Pytanie 1085
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Ile powinna wynosić średnica tłoka siłownika pneumatycznego z jednostronnym tłoczyskiem, aby przy zasilaniu powietrzem o ciśnieniu 8 barów można uzyskać przy wysuwaniu tłoczyska siłę 160 N (przyjmując sprawność siłownika 100%)?

F = P · S
S = π · r2
A. 10 mm
B. 16 mm
C. 20 mm
D. 32 mm
ELM.03Pytanie 1089
Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP

W wyniku działania strumienia wysoko ciśnieniowego dwutlenku węgla na rękę pracownika doszło do odmrożenia drugiego stopnia (zaczerwienienie skóry i pojawienie się pęcherzy). Jakie działania należy podjąć, udzielając pierwszej pomocy?

A. należy podać leki przeciwbólowe i przetransportować poszkodowanego do szpitala
B. należy posmarować odmrożone miejsce tłustym kremem i przewieźć pracownika do domu
C. należy polać dłoń wodą utlenioną oraz wykonać opatrunek
D. należy zdjąć biżuterię z palców poszkodowanego, rozgrzać dłoń i nałożyć jałowy opatrunek
ELM.03Pytanie 1096
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Którego narzędzia trzeba użyć, by zamocować siłownik w sposób przedstawiony na ilustracji?

Ilustracja do pytania 16
A. Klucza imbusowego.
B. Wkrętaka krzyżowego.
C. Klucza oczkowego.
D. Wkrętaka płaskiego.
ELM.03Pytanie 1097
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce wynosi

Dane techniczne pompy hydraulicznej
Objętość geometryczna:60 cm3
Maksymalne natężenie przepływu Q:120 dm3/min
Natężenie przepływu przy 1000 obr./min:80 dm3/min
Maksymalna prędkość obrotowa:5000 obr./min
Maksymalne ciśnienie ciągłe:600 bar
Zakres temperatury pracy:-5 ÷ 60°C
Lepkość oleju hydraulicznego:10 ÷ 400 cSt
A. 80 dm3/min
B. 40 dm3/min
C. 120 dm3/min
D. 200 dm3/min
ELM.03Pytanie 1098
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

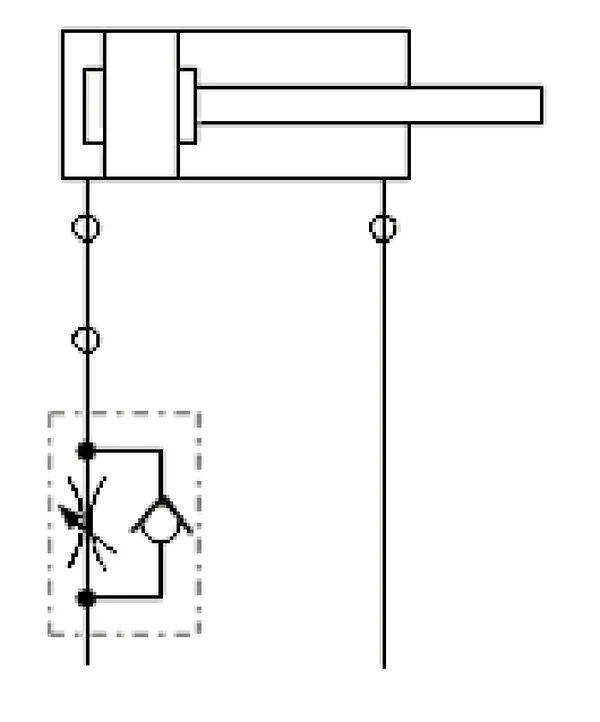

Jaką funkcję pełni zawór dławiąco-zwrotny, przedstawiony na ilustracji?

Schemat siłownika dwustronnego działania z zaworem dławiąco-zwrotnym na jednym z przewodów
A. Spowalnia wysuwanie tłoczyska siłownika na wylocie.
B. Spowalnia wsuwanie tłoczyska siłownika na wylocie.
C. Spowalnia wysuwanie tłoczyska siłownika na wlocie.
D. Spowalnia wsuwanie tłoczyska siłownika na wlocie.
ELM.03Pytanie 1099
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie

Z przedstawionego cyklogramu wynika, że w takcie 4 rozpoczęcie powrotu tłoczyska B nastąpi po wystąpieniu sygnałów:

Ilustracja do pytania 19
A. a0 w stanie wysokim i b1 w stanie wysokim.
B. a0 w stanie wysokim lub b1 w stanie wysokim.
C. a0 w stanie niskim i b1 w stanie wysokim
D. a0 w stanie niskim lub b1 w stanie wysokim.
ELM.03Pytanie 1103
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Na podstawie ilustracji z instrukcji obsługi rotametru wskaż sposób jego montażu.

Ilustracja do pytania 23
A. Rotametr należy montować w pozycji pionowej z przepływem czynnika z dołu do góry.
B. Rotametr należy montować w pozycji poziomej z przepływem czynnika z prawej do lewej.
C. Rotametr należy montować w pozycji pionowej z przepływem czynnika z góry do dołu.
D. Rotametr należy montować w pozycji poziomej z przepływem czynnika z lewej do prawej.
ELM.03Pytanie 1104
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

W układzie pneumatycznym, którego schemat przedstawiono na rysunku, podzespół wskazany strzałką (otoczony linią przerywaną) ma za zadanie

Ilustracja do pytania 24
A. zapewnić powolne wysuwanie się tłoczyska.
B. zapewnić powolne cofanie się tłoczyska.
C. umożliwić pozostanie tłoczyska w pozycji wysuniętej przez określony czas.
D. umożliwić pozostanie tłoczyska w pozycji niewysuniętej przez określony czas.
ELM.03Pytanie 1105
Montaż, uruchamianie i konser…

Kategorie: Sterowanie i programowanie Konserwacja i eksploatacja

Którą czynność powinien wykonać użytkownik podczas uruchamiania komercyjnej wersji programu Proficy iFIX po ukazaniu się przedstawionego na rysunku komunikatu, aby program działał dłużej niż 2 godziny?

Ilustracja do pytania 25
A. Ponownie zainstalować program Proficy iFIX.
B. Zainstalować sterownik klucza sprzętowego.
C. Kontynuować uruchamianie programu Proficy iFIX.
D. Sprawdzić, czy została zainstalowana właściwa wersja systemu operacyjnego.
ELM.03Pytanie 1106
Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP Konserwacja i eksploatacja

Przepisy dotyczące usuwania używanych urządzeń elektronicznych nakładają obowiązek

A. przekazać je firmie zajmującej się odbiorem odpadów po wcześniejszym uzgodnieniu
B. wrzucić je do kosza na śmieci
C. pozostawić je obok kontenera na śmieci
D. wyrzucić je do pojemnika na śmieci po wcześniejszym stłuczeniu szyjki kineskopu
ELM.03Pytanie 1108
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

W zakładzie produkcyjnym ustalono, że ciśnienie względne powietrza w zbiorniku wynosi +3 bary. Co oznacza, że nadciśnienie pNAD oraz ciśnienie absolutne (bezwzględne) pABS mają wartości:

A. pNAD = 3 bar, pABS = 3 bar
B. pNAD = 2 bar, pABS = 1 bar
C. pNAD = 1 bar, pABS = 2 bar
D. pNAD = 3 bar, pABS = 4 bar
ELM.03Pytanie 1109
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Napięcie wyjściowe przetwornika ciśnienia przyjmuje wartość z przedziału od 0 V do 10 V dla ciśnienia z przedziału od 0 kPa do 600 kPa. Jaka będzie wartość napięcia wyjściowego, przy liniowej charakterystyce przetwornika, dla ciśnienia równego 450 kPa?

A. 7,5 V
B. 3,0 V
C. 4,5 V
D. 10,0 V
ELM.03Pytanie 1110
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Oceń na podstawie przedstawionej dokumentacji stan łożysk silnika napędowego o mocy 35 kW bez specjalnych fundamentów, jeżeli prędkość drgań łożysk zmierzona podczas przeglądu wynosi 1,9 mm/s.

Klasa urządzeniaPrędkość drgań RMS [mm/s]
Stan dobryZadawalającyPrzejściowo dopuszczalnyNiedopuszczalny
Klasa I – małe maszyny do 15 kWdo 0,710,71 – 1,801,80 – 4,50powyżej 4,50
Klasa II – maszyny średnie 15–75 kW, bez specjalnych fundamentówdo 1,121,12 – 2,802,80 – 7,10powyżej 7,10
Klasa III – maszyny duże na sztywnych fundamentachdo 1,801,80 – 4,504,50 – 11,2powyżej 11,2
Klasa IV – maszyny duże na podatnych fundamentachdo 2,802,80 – 7,107,10 – 18,0powyżej 18,0
A. Zadawalający.
B. Niedopuszczalny.
C. Przejściowo dopuszczalny.
D. Dobry.
ELM.03Pytanie 1112
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Do montażu elektrozaworu przy pomocy wkrętów, których nacięcie łba przedstawia rysunek, należy użyć wkrętaka z końcówką (bitem) typu

Ilustracja do pytania 32
A. Torx
B. Hex
C. TriWing
D. PZ.1
ELM.03Pytanie 1113
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Kiedy należy dokonać wymiany filtrów standardowych w systemie przygotowania powietrza?

A. W trakcie przeglądu konserwacyjnego przeprowadzanego co dwa lata i kiedy spadek ciśnienia na filtrze przekroczy 1 bar
B. W trakcie przeglądu konserwacyjnego przeprowadzanym raz w roku lub kiedy spadek ciśnienia na filtrze przekroczy 0,5 bara
C. W trakcie przeglądu konserwacyjnego przeprowadzanego co miesiąc
D. W trakcie przeglądu konserwacyjnego przeprowadzanego co pół roku
ELM.03Pytanie 1114
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Która budowa siłownika hydraulicznego umożliwia uzyskanie największego skoku przy niewielkiej długości cylindra?

A. Nurnikowa
B. Teleskopowa
C. Tłokowa z jednostronnym tłoczyskiem
D. Tłokowa z dwustronnym tłoczyskiem
ELM.03Pytanie 1115
Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

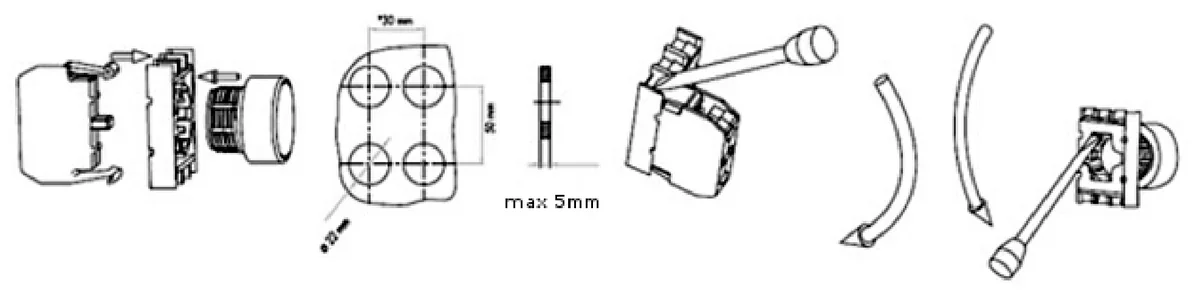

Na podstawie fragmentu instrukcji montażu przycisku sterującego dobierz narzędzie do jego demontażu.

Rysunki z fragmentu instrukcji montażu przycisku sterującego
A. Wkrętak płaski.
B. Klucz nasadkowy.
C. Wkrętak krzyżakowy.
D. Klucz oczkowy.
ELM.03Pytanie 1117
Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Na podstawie przedstawionych parametrów technicznych przetwornika ciśnienia wskaż przedział wartości napięcia zasilania elektrycznego, pozwalający na prawidłową pracę przetwornika trójprzewodowego dla napięciowego sygnału wyjściowego 0 ÷ 10 V DC.

Sygnały wyjściowe

Typ sygnałuSygnał
Prądowy (2-przewodowy)4 ... 20 mA
Prądowy (3-przewodowy)0 ... 20 mA
Napięciowy (3-przewodowy)DC 0 ... 5 V
DC 0 ... 10 V
DC 0,5 ... 2,5 V

Zasilanie elektryczne

Zasilanie elektryczne zależy od wybranego sygnału wyjściowego.

4 ... 20 mA:DC 10 ... 30 V
0 ... 20 mA:DC 10 ... 30 V
DC 0 ... 5 V:DC 10 ... 30 V
DC 0 ... 10 V:DC 14 ... 30 V
C 0,5 ... 2,5 V:DC 5 ... 30 V (odpowiedni do
zasilania bateryjnego)
A. 14 V DC ÷ 30 V DC
B. 5 V DC ÷ 30 V DC
C. 10 V DC ÷ 30 V DC
D. 10 V DC ÷ 14 V DC
ELM.03Pytanie 1118
Montaż, uruchamianie i konser…

Kategorie: Montaż i demontaż Sterowanie i programowanie Bezpieczeństwo i BHP

Przed przystąpieniem do wymiany zaworu elektropneumatycznego, który jest sterowany przez PLC, należy zająć się zasilaniem pneumatycznym.

A. wyłączyć dopływ sprężonego powietrza, odłączyć siłownik oraz wyłączyć PLC
B. dezaktywować zasilanie pneumatyczne, odłączyć przewody od cewki elektrozaworu i przewody
C. odłączyć przewody zasilające sterownik oraz przewody pneumatyczne od elektrozaworu
D. wprowadzić sterownik PLC w tryb STOP, odłączyć zasilanie elektryczne oraz pneumatyczne układu
