ELM.03Pytanie 1121
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

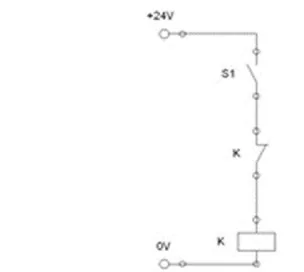

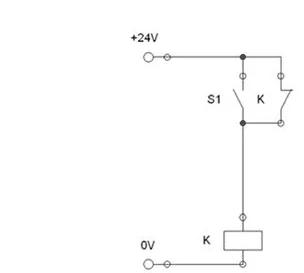

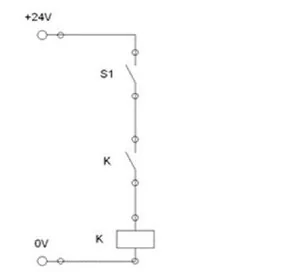

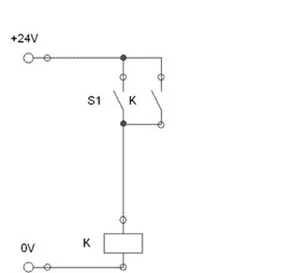

W którym z układów zastosowano sterowanie stycznikiem z podtrzymaniem?
B.
A.
C.
D.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
ELM.03Pytanie 1122
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja
Podwyższenie temperatury oleju w systemie hydraulicznym prowadzi do
A. zwiększenia efektywności układu
B. zmniejszenia objętości oleju
C. zwiększenia lepkości oleju
D. zmniejszenia lepkości oleju
ELM.03Pytanie 1123
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia
Na rysunku przedstawione zostały fragmenty dwóch elementów, które należy połączyć techniką połączenia wciskowego wtłaczanego. Jaka powinna być zależność pomiędzy wymiarami d1 i d2?
A. dl = d2
B. dl > d2
C. dl < d2
D. dl ≤ d2
ELM.03Pytanie 1124
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Do kategorii chemicznych źródeł energii elektrycznej można zaliczyć ogniwa galwaniczne oraz
A. elementy termoelektryczne
B. ogniwa fotowoltaiczne
C. prądnice synchroniczne
D. akumulatory kwasowe
ELM.03Pytanie 1125
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Wzmacniacz charakteryzuje się pasmem przepustowym wynoszącym w = 12 750 Hz oraz częstotliwością górną fg= 13 500 Hz. Jaką minimalną wartość częstotliwości fd w zakresie przenoszenia sygnałów należy osiągnąć, aby były one wzmacniane?
A. Od 6 750 Hz
B. Od 350 Hz
C. Od 750 Hz
D. Od 6 375 Hz
ELM.03Pytanie 1126
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż
Rysunek przedstawia siłownik pneumatyczny o mocowaniu
A. wahliwym.
B. kołnierzowym.
C. gwintowym.
D. z uchem.
ELM.03Pytanie 1127
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP
Izolacja w kolorze niebieskim jest używana dla kabli
A. fazowych
B. neutralnych
C. ochronnych
D. sygnałowych
ELM.03Pytanie 1128
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Sterowanie i programowanie
Na podstawie poniższego algorytmu sterowania, przedstawionego w postaci schematu SFC, można stwierdzić, że
A. krok 4 jest realizowany bezpośrednio przed krokiem 3.
B. kroki 3 i 4 są wykonywane rozłącznie.
C. krok 3 jest realizowany bezpośrednio przed krokiem 4.
D. kroki 3 i 4 są wykonywane równocześnie.
ELM.03Pytanie 1129
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Korzystając z wzoru oblicz częstotliwość generowanego przebiegu w układzie generatora LC, jeśli wartości elementów obwodu rezonansowego wynoszą: \( L = 1 \, \text{mH} \), \( C = 10 \, \mu\text{F} \) (10 mikro faradów).
$$ f = \frac{1}{2\pi\sqrt{L \times C}} $$
A. 1,6 kHz
B. 0,6 kHz
C. 35 kHz
D. 1000 kHz
ELM.03Pytanie 1130
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Na rysunku przedstawiono symbol graficzny diody
A. tunelowej.
B. stabilizacyjnej.
C. wstecznej.
D. pojemnościowej.
ELM.03Pytanie 1131
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
Wskaż opis ruchu tłoczyska siłownika 1A zgodny z zamieszczonym rysunkiem.
A. Wysuw po naciśnięciu przycisku 1S3, gdy tłok jest całkowicie wsunięty i natychmiastowy powrót po zwarciu łącznika krańcowego 1S2.
B. Wysuw po naciśnięciu przycisku 1S3, gdy tłok całkowicie wsunięty i powrót po określonym czasie od zwarcia łącznika krańcowego 1S2.
C. Wysuw po określonym czasie od naciśnięcia przycisku 1S3 i powrót po określonym czasie od zwarcia łącznika krańcowego 1S2.
D. Wysuw po określonym czasie od naciśnięcia przycisku 1S3 i natychmiastowy powrót po zwarciu łącznika krańcowego 1S2.
ELM.03Pytanie 1132
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Sterowanie i programowanie
Ile cyfrowych wejść i cyfrowych wyjść posiada sterownik przedstawiony na rysunku?
A. 6 wejść i 12 wyjść.
B. 12 wejść i 6 wyjść.
C. 15 wejść i 12 wyjść.
D. 12 wejść i 15 wyjść.
ELM.03Pytanie 1133
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Który z przedstawionych symboli graficznych oznacza tranzystor MOSFET ze wzbogaconym kanałem typu n?
D.
B.
C.
A.
ELM.03Pytanie 1134
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Który z wymienionych symptomów wskazuje na zanieczyszczenie hydraulicznego filtra?
A. Wzrost ciśnienia oleju przed filtrem
B. Spadek temperatury oleju za filtrem
C. Spadek temperatury oleju przed filtrem
D. Wzrost ciśnienia oleju za filtrem
ELM.03Pytanie 1135
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Na schemacie przedstawionym na rysunku element opisany D5 jest diodą
A. Zenera.
B. prostowniczą.
C. tunelową.
D. pojemnościową.
ELM.03Pytanie 1136
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
Interfejs komunikacyjny umożliwia połączenie
A. modułu rozszerzającego z grupą siłowników
B. sterownika z programatorem
C. siłownika z programatorem
D. pompy hydraulicznej z silnikiem
ELM.03Pytanie 1137
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja
Którą funkcję pełni w układzie element oznaczony na rysunku symbolem X?
A. Odpowietrza układ.
B. Chłodzi olej w układzie.
C. Ogranicza ciśnienie oleju w układzie.
D. Filtruje olej powracający z układu do zbiornika.
ELM.03Pytanie 1138
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Pralka automatyczna nie reaguje po naciśnięciu przycisku zasilania. Co może być przyczyną takiej sytuacji?
A. usterką silnika pralki
B. brakiem zasilania elektrycznego
C. brakiem dopływu wody do urządzenia
D. niewłaściwym zerowaniem obudowy silnika pralki
ELM.03Pytanie 1139
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Na rysunku przestawiono symbol
A. wzmacniacza operacyjnego.
B. stabilizatora napięcia.
C. czujnika pojemnościowego.
D. przetwornika.
ELM.03Pytanie 1140
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Jakie źródła energii zasilania powinny być doprowadzone do napędu mechatronicznego, którego schematy przedstawiono na rysunkach?
A. Hydrauliczne 3 bary, elektryczne 24 V DC i 3x400 V AC
B. Hydrauliczne 3 bary, elektryczne 24 V AC i 3x400 V DC
C. Pneumatyczne 3 bary, elektryczne 24 V AC i 3x400 V DC
D. Pneumatyczne 3 bary, elektryczne 24 V DC i 3x400 V AC
ELM.03Pytanie 1141
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż
Na którym rysunku przedstawiono prawidłowe ułożenie przewodów hydraulicznych?
C.
B.
D.
A.
ELM.03Pytanie 1142
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Konserwacja i eksploatacja
Produkcja sprężonego powietrza w systemach pneumatycznych obejmuje przynajmniej jego
A. sprężanie, osuszanie i filtrowanie
B. osuszanie, filtrowanie i smarowanie
C. sprężanie, osuszanie i smarowanie
D. sprężanie, filtrowanie i smarowanie
ELM.03Pytanie 1143
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Na podstawie wyników pomiarów rezystancji zestyków przycisków S1 i S2 przedstawionych w tabeli można wnioskować, że
| Pomiar rezystancji zestyku w Ω | ||||
|---|---|---|---|---|
| przycisku zwiernego S1 | przycisku rozwiernego S2 | |||
| przed wciśnięciem przycisku | po wciśnięciu przycisku | przed wciśnięciem przycisku | po wciśnięciu przycisku | |
| ∞ | ∞ | 0 | 0 | |
A. przycisk S1 jest uszkodzony, przycisk S2 jest sprawny.
B. oba przyciski są sprawne.
C. oba przyciski są uszkodzone.
D. przycisk S1 jest sprawny, przycisk S2 jest uszkodzony.
ELM.03Pytanie 1144
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP
Praska do zaciskania końcówek tulejkowych może być użyta do montażu końcówki przedstawionej na rysunku
A.
D.
B.
C.
ELM.03Pytanie 1145
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż
Z czego składa się pneumohydrauliczny wzmacniacz ciśnienia?
A. przemiennik pneumohydrauliczny oraz siłownik pneumatyczny
B. akumulator hydrauliczny połączony szeregowo z pneumatycznym siłownikiem
C. siłownik pneumatyczny połączony szeregowo z siłownikiem hydraulicznym
D. przemiennik pneumohydrauliczny oraz siłownik hydrauliczny
ELM.03Pytanie 1146
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

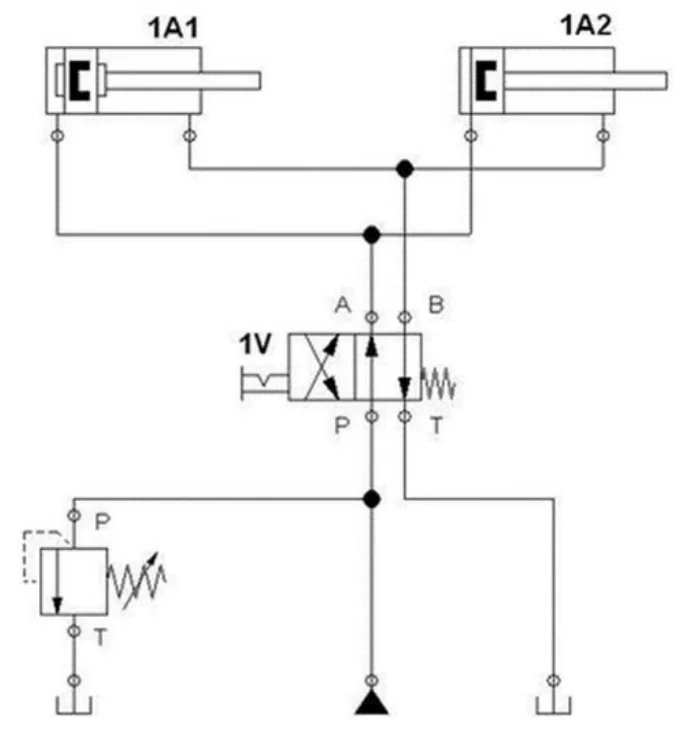

Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V nastąpi
A. wsunięcie tłoczysk obu siłowników 1A1 i 1A2
B. wysunięcie tłoczyska siłownika 1A2 i wsunięcie tłoczyska siłownika 1A1
C. wysunięcie tłoczyska siłownika 1A1 i wsunięcie tłoczyska siłownika 1A2
D. wysunięcie tłoczysk obu siłowników 1A1 i 1A2
ELM.03Pytanie 1147
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka
Jakie urządzenie jest używane do pomiaru ciśnienia w systemach hydraulicznych?
A. manometr
B. tensometr
C. zawór nadążny
D. przepływomierz
ELM.03Pytanie 1148
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie
W układzie przedstawionym na ilustracji wykonano pomiary rezystancji pomiędzy punktem zasilania +24 V a kolejnymi punktami wejściowymi sterownika PLC. Otrzymane wyniki zapisano w tabeli. Które elementy (łączniki sterownicze, kontaktrony) powinny zostać wymienione?
| Mierzony odcinek | Wartość zmierzonej rezystancji |
|---|---|
| +24 V / WE1 | 1,02 Ω |
| +24 V / WE2 | ∞ |
| +24 V / WE3 | ∞ |
| +24 V / WE4 | 2,04 Ω |
| +24 V / WE5 | ∞ |
| +24 V / WE6 | 2,12 Ω |
A. S0 i S1
B. B2 i B4
C. S0 i B2
D. B3 i B5
ELM.03Pytanie 1149
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie
Falownik to urządzenie przetwarzające moc, które konwertuje prąd
A. trój fazowy na prąd jednofazowy
B. zmienny o regulowanej częstotliwości na prąd zmienny 50 Hz
C. stały na prąd zmienny o regulowanej częstotliwości
D. zmienny o częstotliwości 50 Hz na prąd stały
ELM.03Pytanie 1150
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

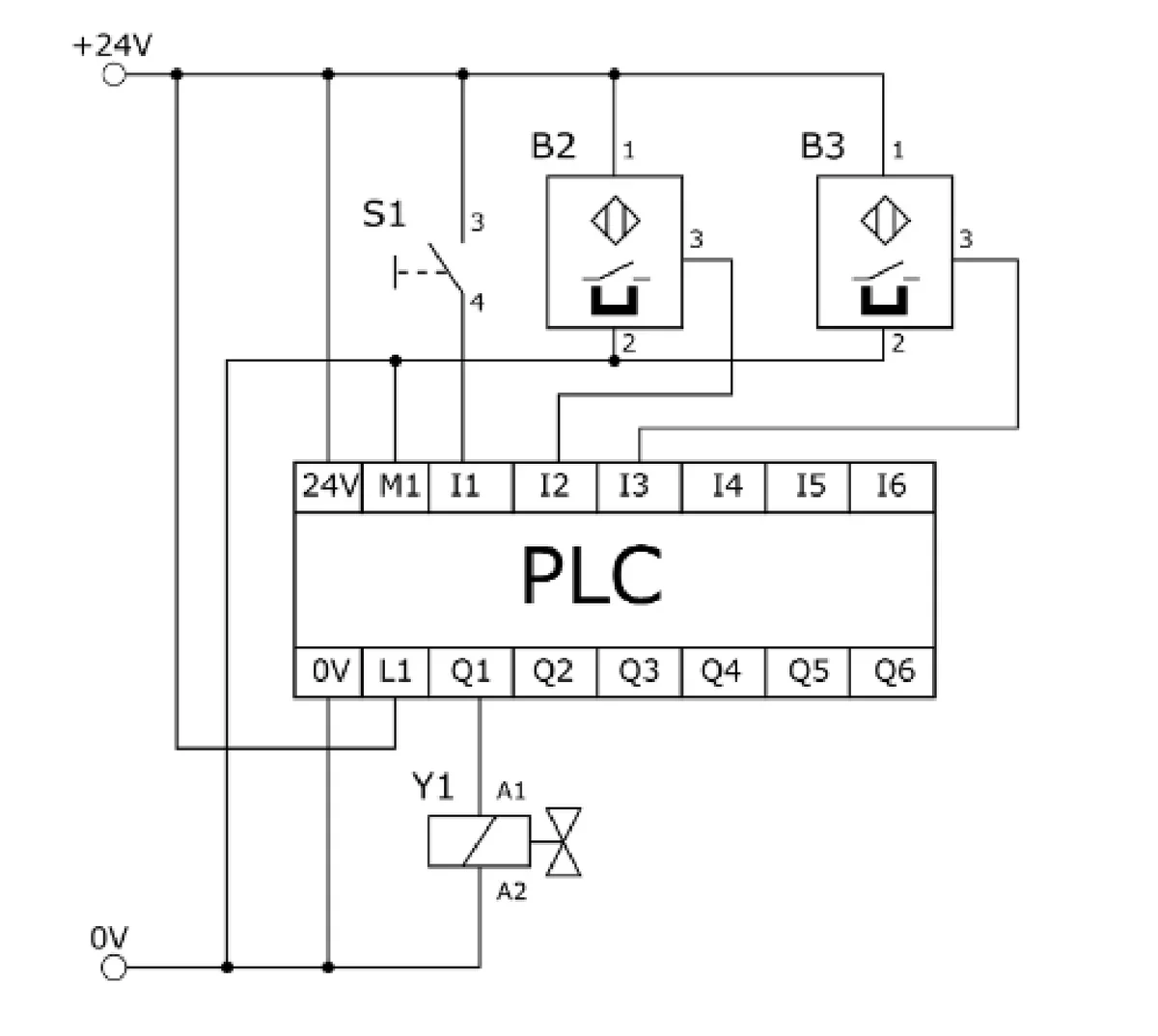

Zgodnie ze schematem układu sterowania przedstawionym na rysunku, w układzie należy zastosować dwa czujniki
A. magnetyczne NO.
B. indukcyjne NO.
C. indukcyjne NC.
D. magnetyczne NC.
ELM.03Pytanie 1151
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Obróbka i techniki łączenia
Do spawania metali za pomocą łuku elektrycznego wykorzystuje się zasilacz o
A. niskim napięciu i dużym prądzie
B. wysokim napięciu i małym prądzie
C. wysokim napięciu i dużym prądzie
D. niskim napięciu i małym prądzie
ELM.03Pytanie 1152
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły

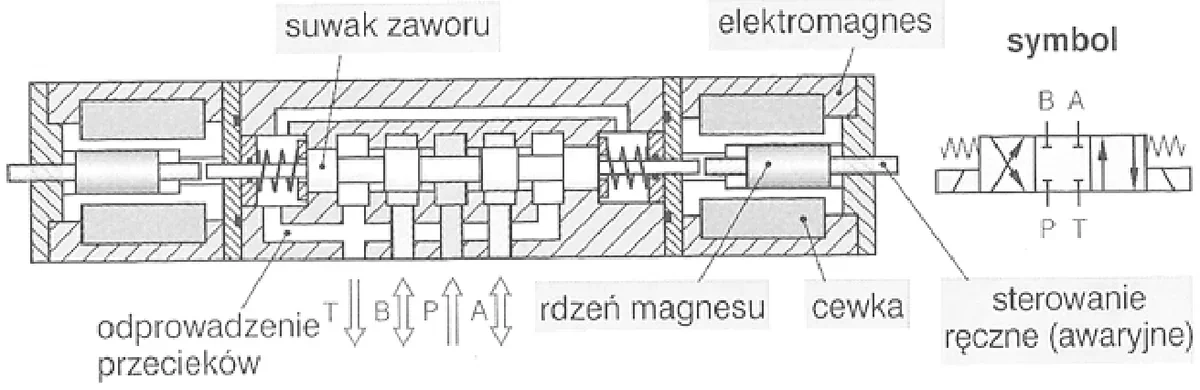

Ile cewek posiada rozdzielacz elektrohydrauliczny przedstawiony na rysunku.
A. 4
B. 2
C. 6
D. 8
ELM.03Pytanie 1153
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły
Łożysko ślizgowe typu zegarowego przedstawia rysunek
D.
A.
C.
B.
ELM.03Pytanie 1154
Montaż, uruchamianie i konser…
Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka
Na podstawie widoku płytki sterownika oraz schematu podłączenia uzwojeń silnika, wskaż parametry napięć zasilających sterownik oraz silnik.
A. Napięcie zasilania sterownika 30 V DC Napięcie zasilania silnika 12 V AC
B. Napięcie zasilania sterownika 12 V DC Napięcie zasilania silnika 30 V DC
C. Napięcie zasilania sterownika 30 V AC Napięcie zasilania silnika 12 V AC
D. Napięcie zasilania sterownika 12 V DC Napięcie zasilania silnika 30 V AC
ELM.03Pytanie 1155
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia
Wprowadzenie przewodu do zacisku, delikatne wygięcia oraz wykonanie oczka na końcu przewodu z żyłą z drutu miedzianego, realizuje się cęgami
A. do cięcia czołowymi
B. spiczastymi
C. do cięcia bocznymi
D. uniwersalnymi
ELM.03Pytanie 1156
Montaż, uruchamianie i konser…
Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja
Z wykorzystaniem równania F_u = η ∙ S ∙ p oblicz powierzchnię S tłoka siłownika, w przypadku gdy siłownik generuje siłę czynną F_u = 1,6 kN przy ciśnieniu p = 1 MPa oraz współczynniku sprawności η = 0,8.
A. 2000 mm2
B. 1000 mm2
C. 3000 mm2
D. 1500 mm2
