ELM.03Pytanie 241

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Silnik komutatorowy przez dłuższy czas był przeciążony, co doprowadziło do powstania zwarć międzyzwojowych. Proces naprawy silnika obejmuje wymianę

A. uzwojenia

B. szczotek

C. komutatora

D. łożysk

ELM.03Pytanie 242

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

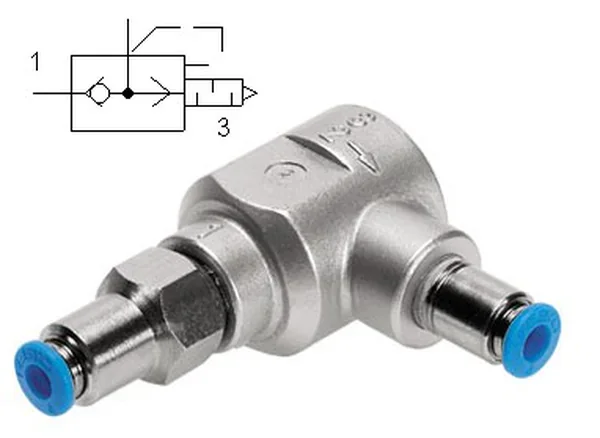

W układach pneumatycznych zadaniem zaworu, przedstawionego wraz z jego symbolem graficznym na rysunku, jest

Symbol graficzny i fotografia zaworu pneumatycznego z przyłączami 1 i 3

A. sterowanie kierunkiem przepływu sprężonego powietrza.

B. spowolnienie ruchu tłoka siłownika.

C. opóźnienie działania urządzeń wykonawczych.

D. szybkie odpowietrzenie części układu.

ELM.03Pytanie 243

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego, to

A. zgrzewanie.

B. klejenie.

C. lutowanie.

D. spawanie.

ELM.03Pytanie 244

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$

A. C = 0,03 mF

B. C = 1,0 mF

C. C = 0,1 mF

D. C = 3,14 mF

ELM.03Pytanie 245

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego

A. szeregowo-bocznikowego.

B. szeregowego.

C. bocznikowego.

D. obcowzbudnego.

ELM.03Pytanie 246

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Fotorezystor, o charakterystyce jak na rysunku, zastosowany w układzie do pomiaru natężenia oświetlenia, przy natężeniu 1000 lx ma rezystancję wynoszącą około

A. 10 kΩ

B. 10 Ω

C. 100 Ω

D. 100 kΩ

ELM.03Pytanie 247

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Aby zmierzyć nierówności osiowe (bicie) obracającej się tarczy, należy użyć

A. mikrometru

B. średnicówki mikrometrycznej

C. suwmiarki

D. czujnika zegarowego

ELM.03Pytanie 248

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Który z przedstawionych na rysunkach przyrządów należy zastosować do pomiaru mocy czynnej pobieranej przez jednofazowe urządzenie mechatroniczne?

B.

A.

D.

C.

ELM.03Pytanie 249

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Pompa hydrauliczna z tłokowymi elementami roboczymi jest przestawiona na rysunku

C.

B.

D.

A.

ELM.03Pytanie 250

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.

Element 3.

Element 1.

Element 4.

Element 2.

ELM.03Pytanie 251

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który rodzaj sprężarki powietrza przedstawiono na rysunku?

A. Membranową.

B. Spiralną.

C. Śrubową.

D. Tłokową.

ELM.03Pytanie 252

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

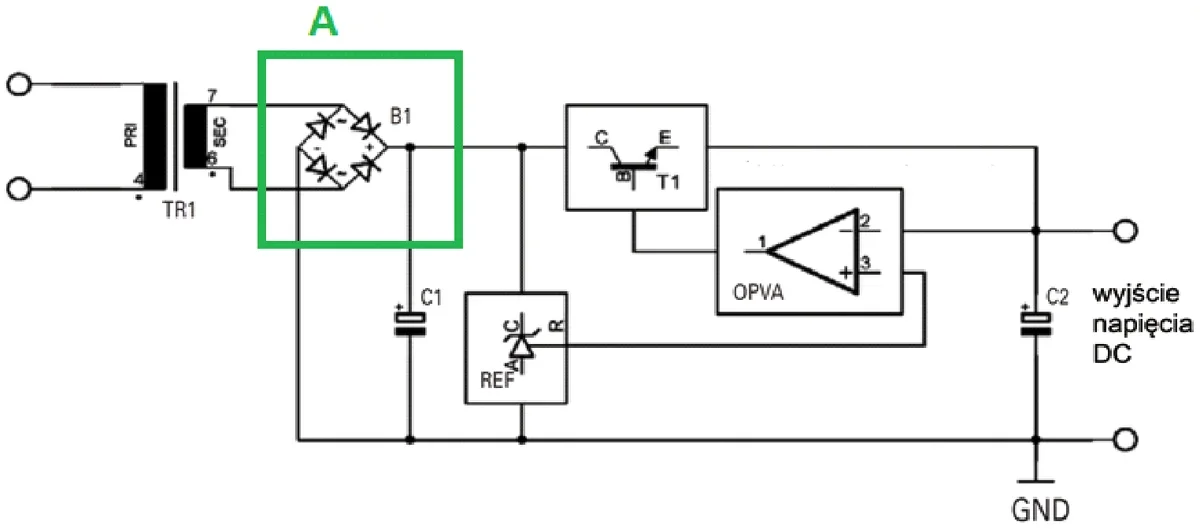

Na podstawie przedstawionego schematu zasilania określ, który podzespół należy zamontować w miejscu oznaczonym literą A.

Schemat zasilacza z transformatorem, blokiem oznaczonym literą A, tranzystorem, wzmacniaczem operacyjnym i kondensatorami

A. Źródło napięcia.

B. Mostek Graetza.

C. Transformator szeregowy.

D. Wzmacniacz operacyjny.

ELM.03Pytanie 253

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na rysunku przedstawiono diodę

A. Schottky'ego.

B. pojemnościową.

C. tunelową.

D. Zenera.

ELM.03Pytanie 254

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Do czego służy stabilizator napięcia?

A. do konwersji napięcia przemiennego na napięcie przemienne o innej częstotliwości oraz innej wartości skutecznej

B. do przekształcania napięcia przemiennego w napięcie stałe

C. do wygładzania napięcia po prostowaniu przez prostownik

D. do utrzymywania stałego napięcia niezależnie od zmian natężenia prądu obciążenia oraz zmian napięcia wejściowego

ELM.03Pytanie 255

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Sterowanie i programowanie

Napięcie wyjściowe zasilacza zasilającego sterownik PLC zainstalowany w urządzeniu mechatronicznym, zgodnie z parametrami przedstawionymi w tabeli, może wynosić

Parametry techniczne sterownika
Normy i przepisy	IEC 61131-2
Typ produktu	Sterownik kompaktowy
Liczba wejść dyskretnych	6
Napięcie wejść dyskretnych	24 V DC
Liczba wyjść dyskretnych	4 przekaźnikowe
Typ wyjść	przekaźnikowe
Sygnalizacja stanów	LED
Napięcie zasilania	24 V DC
Dopuszczalny zakres napięcia zasilania	21,2÷28,8 V DC
Tętnienia	<5%

A. 15 V DC

B. 25 V DC

C. 30 V DC

D. 20 V DC

ELM.03Pytanie 256

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Którym medium roboczym jest zasilany element o symbolu graficznym przedstawionym na rysunku zastosowany w urządzeniu mechatronicznym?

A. Cieczą hydrauliczną.

B. Prądem przemiennym.

C. Sprężonym powietrzem.

D. Prądem stałym.

ELM.03Pytanie 257

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

W celu zwiększenia wskaźnika lepkości w układzie hydraulicznym oraz zmniejszenia zużycia jego elementów należy użyć oleju o oznaczeniu

Dodatki	Rodzaj oleju
Dodatki	HH	HL	HM	HV	HG
Antyutleniające		Tak	Tak	Tak	Tak
Chroniące przed korozją		Tak	Tak	Tak	Tak
Polepszające smarność			Tak	Tak	Tak
Zmniejszające zużycie			Tak	Tak	Tak
Zwiększające wskaźnik lepkości				Tak
O szczególnych właściwościach smarujących					Tak

A. HH

B. HM

C. HL

D. HV

ELM.03Pytanie 258

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Rurka Bourdona stanowi część

A. manometru

B. filtru powietrza

C. smarownicy

D. reduktora ciśnienia

ELM.03Pytanie 259

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

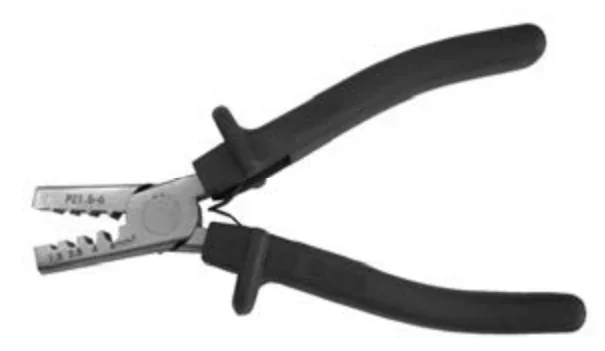

Do czego służy przedstawione na rysunku narzędzie?

Fotografia szczypiec z czarnymi rękojeściami i szczękami z gniazdami o różnych rozmiarach

A. Odcinania nitów zrywalnych.

B. Cięcia przewodów elektrycznych.

C. Zaciskania tulejek na przewodach.

D. Montażu pierścieni osadczych.

ELM.03Pytanie 260

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Sterowanie i programowanie

Który z elementów tyrystora ma funkcję sterowania?

A. Źródło

B. Katoda

C. Anoda

D. Bramka

ELM.03Pytanie 261

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Parametry zamieszczone w tabeli charakteryzują

Parametr	Wartość
Wydajność	21 l/min
Prędkość obrotowa	1500 obr./min
objętość geometryczna	14 cm³/obr.
zakres obrotów	od 800 do 3500 obr/min
ciśnienie nominalne	25 MPa
ciśnienie maksymalne	26 MPa

A. pompę hydrauliczną.

B. silnik hydrauliczny.

C. kompresor olejowy.

D. silnik elektryczny.

ELM.03Pytanie 262

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Konserwacja i eksploatacja

Jakie czynności są niezbędne do utrzymania sprawności urządzeń hydraulicznych?

A. Regularna wymiana filtrów

B. Miesięczny demontaż oraz montaż pomp

C. Codzienna wymiana oleju

D. Regularna wymiana rozdzielacza

ELM.03Pytanie 263

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Którego z narzędzi przedstawionych na ilustracjach należy zastosować do cięcia przewodów miedzianych, wykorzystanych do budowy instalacji hydraulicznej?

Narzędzia 4.

Narzędzia 1.

Narzędzia 3.

Narzędzia 2.

ELM.03Pytanie 264

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Który zawór należy zamontować w układzie prasy hydraulicznej, wymieniając element oznaczony na schemacie strzałką?

A. Szybkiego spustu.

B. Podwójnego sygnału.

C. Odcinający.

D. Dławiący.

ELM.03Pytanie 265

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Symbol graficzny zaworu monostabilnego, normalnie otwartego, jest przedstawiony na rysunku

C.

D.

B.

A.

ELM.03Pytanie 266

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

A. 6 stopni swobody

B. 4 stopnie swobody

C. 5 stopni swobody

D. 3 stopnie swobody

ELM.03Pytanie 267

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Jak nazywa się element przedstawiony na rysunku?

A. Blachowkręt.

B. Mimośród.

C. Konfirmat.

D. Śruba.

ELM.03Pytanie 268

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?

A. Termometr.

B. Zawór.

C. Przyłączkę.

D. Manometr.

ELM.03Pytanie 269

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Elementy, które umożliwiają przepływ medium wyłącznie w jednym kierunku, to zawory

A. regulacyjne

B. zwrotne

C. dławiące

D. rozdzielające

ELM.03Pytanie 270

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który napęd zaworu jest przystosowany do przełączenia stopą?

A.

C.

D.

B.

ELM.03Pytanie 271

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Jaki rodzaj klucza należy zastosować do przykręcenia pokazanej na rysunku śruby?

Śruby z łbem stożkowym i wewnętrznym gniazdem sześciokątnym, wymagające klucza imbusowego.

A. Imbusowy.

B. Nasadowy.

C. Płaski.

D. Torx.

ELM.03Pytanie 272

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Element oznaczony na schemacie symbolem 4N35 to

A. transoptor.

B. fototyrystor.

C. optotriak.

D. fototranzystor.

ELM.03Pytanie 273

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia Konserwacja i eksploatacja

Niewielkie, drobne zarysowania na tłoczysku hydraulicznego siłownika eliminuje się za pomocą

A. lutowania

B. napawania

C. polerowania

D. spawania

ELM.03Pytanie 274

Montaż, uruchamianie i konser…

Kategorie: Montaż i demontaż Obróbka i techniki łączenia

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

A. Wiercenie.

B. Przecinanie.

C. Piłowanie.

D. Ścinanie.

ELM.03Pytanie 275

Montaż, uruchamianie i konser…

Kategorie: Bezpieczeństwo i BHP Konserwacja i eksploatacja

Środek gaśniczy, który może być użyty do gaszenia wszystkich grup pożarów i nie powoduje dużych nieodwracalnych strat, np. przy gaszeniu sprzętu komputerowego, to

A. proszek gaśniczy

B. woda

C. dwutlenek węgla

D. piana gaśnicza

ELM.03Pytanie 276

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Osoba obsługująca urządzenie generujące drgania, takie jak młot pneumatyczny, powinna być przede wszystkim wyposażona

A. w rękawice antywibracyjne

B. w gogle ochronne

C. w hełm ochronny

D. w odzież ochronną

ELM.03Pytanie 277

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Ciągłe sensory oraz wzmacniacze operacyjne stanowią standardowe komponenty systemu sterowania?

A. analogowego

B. binarnego

C. cyfrowego

D. programowalnego

ELM.03Pytanie 278

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Którym medium roboczym jest zasilane urządzenie o symbolu graficznym przedstawionym na rysunku?

A. Prądem przemiennym.

B. Prądem stałym.

C. Cieczą hydrauliczną.

D. Sprężonym powietrzem.

ELM.03Pytanie 279

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Jaki rodzaj oprogramowania trzeba zainstalować na komputerze, aby mieć możliwość wspierania procesów produkcyjnych związanych z kontrolą maszyn CNC?

A. CAP

B. SCADA

C. CAD

D. CAM

ELM.03Pytanie 280

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Który z przedstawionych na rysunkach podzespołów urządzenia pneumatycznego zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania sprężonym powietrzem?

A.

D.

C.

B.

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Silnik komutatorowy przez dłuższy czas był przeciążony, co doprowadziło do powstania zwarć międzyzwojowych. Proces naprawy silnika obejmuje wymianę

W układach pneumatycznych zadaniem zaworu, przedstawionego wraz z jego symbolem graficznym na rysunku, jest

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego, to

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora) $$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$

Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego

Fotorezystor, o charakterystyce jak na rysunku, zastosowany w układzie do pomiaru natężenia oświetlenia, przy natężeniu 1000 lx ma rezystancję wynoszącą około

Aby zmierzyć nierówności osiowe (bicie) obracającej się tarczy, należy użyć

Który z przedstawionych na rysunkach przyrządów należy zastosować do pomiaru mocy czynnej pobieranej przez jednofazowe urządzenie mechatroniczne?

Pompa hydrauliczna z tłokowymi elementami roboczymi jest przestawiona na rysunku

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.

Który rodzaj sprężarki powietrza przedstawiono na rysunku?

Na podstawie przedstawionego schematu zasilania określ, który podzespół należy zamontować w miejscu oznaczonym literą A.

Na rysunku przedstawiono diodę

Do czego służy stabilizator napięcia?

Napięcie wyjściowe zasilacza zasilającego sterownik PLC zainstalowany w urządzeniu mechatronicznym, zgodnie z parametrami przedstawionymi w tabeli, może wynosić

Którym medium roboczym jest zasilany element o symbolu graficznym przedstawionym na rysunku zastosowany w urządzeniu mechatronicznym?

W celu zwiększenia wskaźnika lepkości w układzie hydraulicznym oraz zmniejszenia zużycia jego elementów należy użyć oleju o oznaczeniu

Rurka Bourdona stanowi część

Do czego służy przedstawione na rysunku narzędzie?

Który z elementów tyrystora ma funkcję sterowania?

Parametry zamieszczone w tabeli charakteryzują

Jakie czynności są niezbędne do utrzymania sprawności urządzeń hydraulicznych?

Którego z narzędzi przedstawionych na ilustracjach należy zastosować do cięcia przewodów miedzianych, wykorzystanych do budowy instalacji hydraulicznej?

Który zawór należy zamontować w układzie prasy hydraulicznej, wymieniając element oznaczony na schemacie strzałką?

Symbol graficzny zaworu monostabilnego, normalnie otwartego, jest przedstawiony na rysunku

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

Jak nazywa się element przedstawiony na rysunku?

Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?

Elementy, które umożliwiają przepływ medium wyłącznie w jednym kierunku, to zawory

Który napęd zaworu jest przystosowany do przełączenia stopą?

Jaki rodzaj klucza należy zastosować do przykręcenia pokazanej na rysunku śruby?

Element oznaczony na schemacie symbolem 4N35 to

Niewielkie, drobne zarysowania na tłoczysku hydraulicznego siłownika eliminuje się za pomocą

Który rodzaj obróbki ręcznej przedstawiono na rysunkach?

Środek gaśniczy, który może być użyty do gaszenia wszystkich grup pożarów i nie powoduje dużych nieodwracalnych strat, np. przy gaszeniu sprzętu komputerowego, to

Osoba obsługująca urządzenie generujące drgania, takie jak młot pneumatyczny, powinna być przede wszystkim wyposażona

Ciągłe sensory oraz wzmacniacze operacyjne stanowią standardowe komponenty systemu sterowania?

Którym medium roboczym jest zasilane urządzenie o symbolu graficznym przedstawionym na rysunku?

Jaki rodzaj oprogramowania trzeba zainstalować na komputerze, aby mieć możliwość wspierania procesów produkcyjnych związanych z kontrolą maszyn CNC?

Który z przedstawionych na rysunkach podzespołów urządzenia pneumatycznego zapewnia redukcję ciśnienia i zatrzymanie cząstek stałych w układzie zasilania sprężonym powietrzem?

Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$
