ELM.03Pytanie 281

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Układ sterowania pneumatycznego przedstawiony na schemacie zawiera

Schemat symboliczny układu sterowania pneumatycznego: siłownik jednostronnego działania ze sprężyną powrotną, siłownik dwustronnego działania z zaworem dławiąco-zwrotnym, rozdzielacze oraz zespół przygotowania powietrza ze sprężarką i zbiornikiem

A. dwa siłowniki dwustronnego działania.

B. dwa siłowniki jednostronnego działania.

C. trzy siłowniki dwustronnego działania.

D. jeden siłownik dwustronnego i jeden siłownik jednostronnego działania.

ELM.03Pytanie 282

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

A. Optyczną.

B. Stroboskopową.

C. Zbliżeniową.

D. Dotykową.

ELM.03Pytanie 283

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Którego z przedstawionych na ilustracjach elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?

Elementu 2.

Elementu 3.

Elementu 1.

Elementu 4.

ELM.03Pytanie 284

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Prawidłowo wykonane połączenie lutowane przedstawiono

A. na rysunkach 1 i 2

B. tylko na rysunku 1

C. tylko na rysunku 2

D. na rysunkach 2 i 3

ELM.03Pytanie 285

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Bezpieczeństwo i BHP

Na rysunku przedstawiono

A. układ antyprzepięciowy.

B. zabezpieczenie przeciążeniowe.

C. przekaźnik czasowy.

D. wyłącznik silnikowy.

ELM.03Pytanie 286

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Sterowanie i programowanie

Aby maksymalnie zwiększyć zasięg przesyłania danych oraz ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję w systemie mechatronicznym przy realizacji sterowania sieciowego, jaki kabel należy wykorzystać?

A. symetryczny ekranowany (tzw. skrętka ekranowana)

B. koncentryczny

C. symetryczny nieekranowany (tzw. skrętka nieekranowana)

D. światłowodowy

ELM.03Pytanie 287

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Sterowanie i programowanie

Przedstawiony poniżej zapis w metodzie Grafcet oznacza otwarcie zaworu 1V1

N	Otworzyć zawór 1V1

A. impulsowo.

B. warunkowo.

C. z zapamiętaniem.

D. bez zapamiętania.

ELM.03Pytanie 288

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka

Cyfrowy tachometr jest narzędziem do mierzenia

A. lepkości cieczy

B. prędkości obrotowej wału silnika

C. naprężeń w metalach

D. natężenia przepływu powietrza

ELM.03Pytanie 289

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Przedstawiony na rysunku przyrząd służy do pomiaru

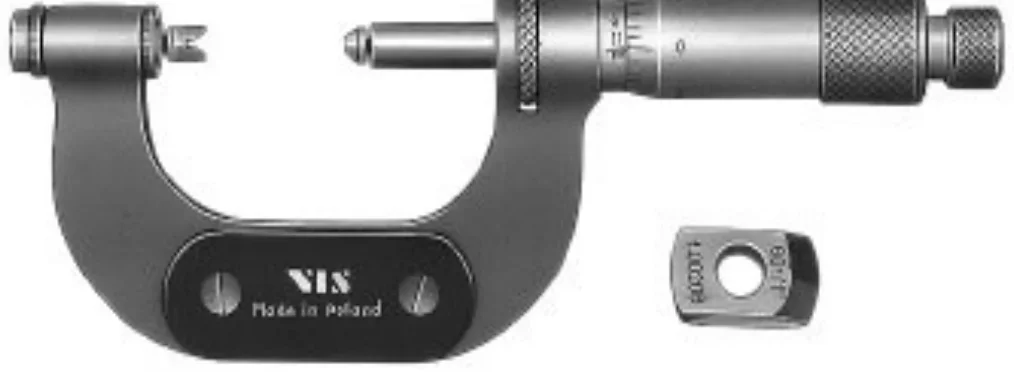

Fotografia przyrządu pomiarowego z wymienną wkładką pomiarową

A. średnicy podziałowej gwintu.

B. średnicy drutu.

C. grubości ścianek rur.

D. grubości blach.

ELM.03Pytanie 290

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka Konserwacja i eksploatacja

Trójfazowy silnik elektryczny o podanych parametrach zasilany jest z sieci.
Silnik elektryczny: moc P = 4 kW i cosφ = 0,75
Zasilany z sieci: 400 V; 3/PE ~, 50 Hz.
Prąd pobierany przez silnik z sieci jest równy

A. 10,00 A

B. 7,70 A

C. 13,33 A

D. 5,77 A

ELM.03Pytanie 291

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Na podstawie przedstawionej tabeli określ, którą spoinę należy wykonać w celu połączenia czołowego dwóch blach o grubości 2 mm każda.

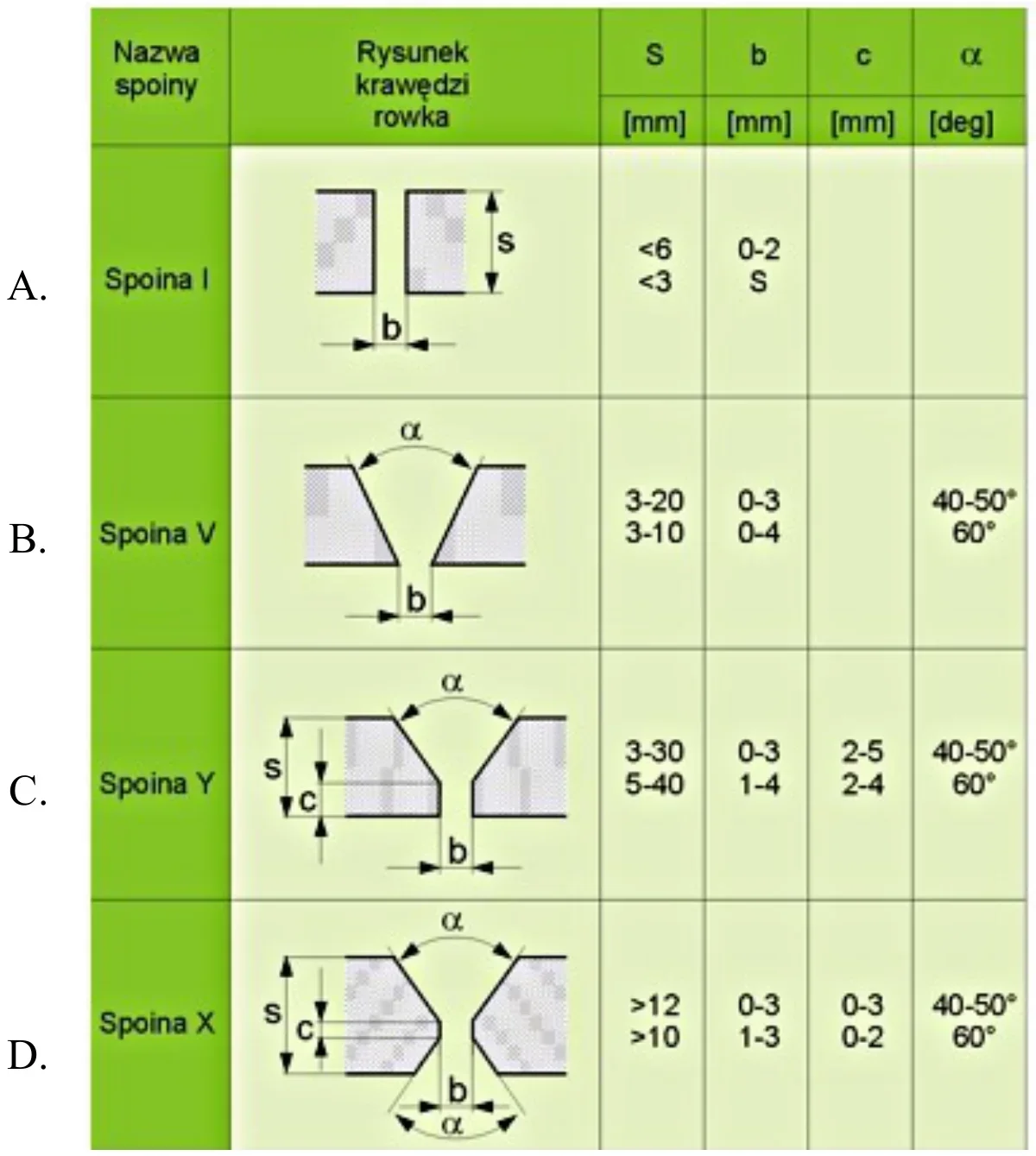

Tabela spoin I, V, Y i X z rysunkami krawędzi rowka i wymiarami, oznaczonych literami A-D

A.

D.

B.

C.

ELM.03Pytanie 292

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na rysunku przedstawiono sprzęgło

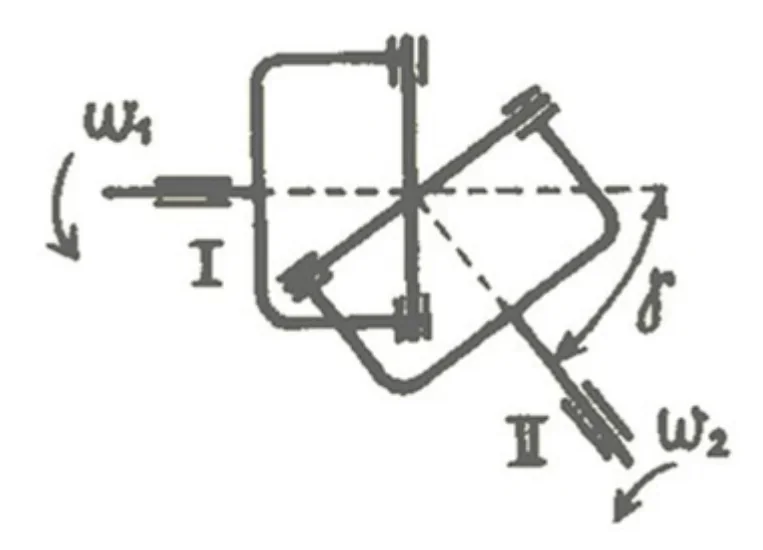

Rysunek kinematyczny sprzęgła łączącego wały I i II ustawione pod kątem

A. cardana.

B. oldhama.

C. tulejowe.

D. kołnierzowe.

ELM.03Pytanie 293

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Obróbka i techniki łączenia

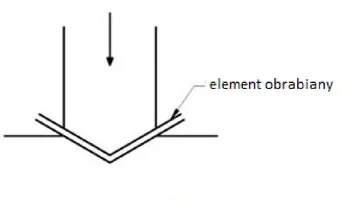

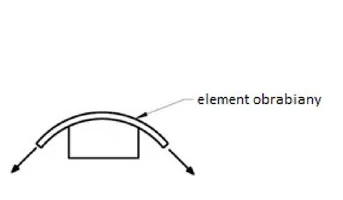

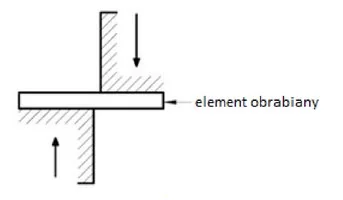

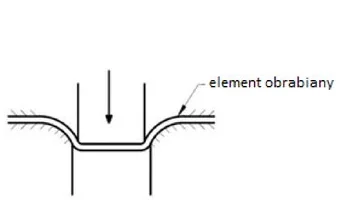

Na którym rysunku przedstawiono proces gięcia stali przez przeciąganie?

A.

C.

D.

B.

ELM.03Pytanie 294

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Pomiary i diagnostyka Sterowanie i programowanie

Który adres IP ma urządzenie służące do wizualizacji procesu sterowania systemem mechatronicznym, obsługiwanym przez sterowniki PLC, pracujące w sieci Ethernet, której strukturę przedstawiono na rysunku.

A. 192.168.0.1

B. 192.168.0.45

C. 192.168.0.50

D. 192.168.0.55

ELM.03Pytanie 295

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Wskaż prawidłowy plan montażu zespołu tarczy zapadki przedstawionej na rysunku.

A.

C.

D.

B.

ELM.03Pytanie 296

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik indukcyjny, przy niezmiennym obciążeniu silnika, prowadzi do

A. spadku rezystancji uzwojeń

B. zwiększenia prędkości obrotowej

C. wzrostu rezystancji uzwojeń

D. zmniejszenia prędkości obrotowej

ELM.03Pytanie 297

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jaki czujnik jest stosowany do pomiaru prędkości obrotowej wału silnika?

A. Selsyn trygonometryczny

B. Potencjometr obrotowy

C. Prądnica tachometryczna

D. Mostek tensometryczny

ELM.03Pytanie 298

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Którego narzędzia należy użyć do demontażu z szyny TH 35 przedstawionego na rysunku aparatu modułowego?

A. Klucza płaskiego.

B. Szczypiec uniwersalnych.

C. Wkrętaka płaskiego.

D. Klucza imbusowego.

ELM.03Pytanie 299

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Symbol graficzny osuszacza powietrza przedstawia rysunek

C.

A.

B.

D.

ELM.03Pytanie 300

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Podczas dokręcania jednakowymi śrubami głowicy przedstawionej na rysunku należy zachować następującą kolejność:

A. 6-3-5-2-4-1

B. 2-5-4-1-3-6

C. 5-4-1-2-3-6

D. 1-6-4-3-2-5

ELM.03Pytanie 301

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Jakie urządzenie jest wykorzystywane do pomiaru kąta?

A. sensor ultradźwiękowy

B. resolver

C. termoelement

D. tachometr

ELM.03Pytanie 302

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP

Jakiego koloru powinna być izolacja przewodu PE?

A. Niebieski.

B. Zielony.

C. Żółto-zielony.

D. Brązowy.

ELM.03Pytanie 303

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Bezpieczeństwo i BHP Konserwacja i eksploatacja

W instalacjach niskonapięciowych (systemach TN) jako elementy zabezpieczające mogą być wykorzystywane

A. dławiki blokujące

B. wyłączniki różnicowoprądowe

C. wyłączniki montażowe

D. izolatory długiej osi

ELM.03Pytanie 304

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

W której sprężarce występują elementy przedstawione na rysunku?

A. Śrubowej.

B. Tłokowej.

C. Osiowej.

D. Rootsa.

ELM.03Pytanie 305

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Obróbka i techniki łączenia

Na której ilustracji przedstawiono prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją?

Na ilustracji 1.

Na ilustracji 4.

Na ilustracji 3.

Na ilustracji 2.

ELM.03Pytanie 306

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Ilustracja przedstawia budowę i działanie zaworu

A. dławiąco-zwrotnego.

B. zwrotnego.

C. odcinającego.

D. szybkiego spustu.

ELM.03Pytanie 307

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż

Demontaż niepodłączonego elementu, przedstawionego na rysunku, zamontowanego na szynie DIN wymaga użycia

A. klucza nasadowego.

B. wkrętaka płaskiego.

C. wkrętaka o specjalnych końcówkach.

D. klucza z regulowaną szerokością rozstawu szczęk.

ELM.03Pytanie 308

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

Jakie metody wykorzystuje się do produkcji prętów?

A. walcowanie

B. wytłaczanie

C. odlewanie

D. tłoczenie

ELM.03Pytanie 309

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Konserwacja i eksploatacja

Na rysunku przedstawiono tabliczkę znamionową

A. silnika indukcyjnego.

B. silnika synchronicznego.

C. prądnicy prądu stałego.

D. przetwornicy jednotwornikowej.

ELM.03Pytanie 310

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Które z przedstawionych kół przekładni zębatej jest kołem płaskim?

B.

D.

C.

A.

ELM.03Pytanie 311

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Konserwacja i eksploatacja

Podczas użytkowania urządzenia zaobserwowano wzrost hałasu spowodowany przez łożysko toczne. Naprawa sprzętu polega na

A. wymianie osłony łożyska

B. zmniejszeniu luzów łożyska

C. wymianie całego łożyska

D. redukcji nadmiaru smaru w łożysku

ELM.03Pytanie 312

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Na którym z rysunków przedstawiono symbol graficzny warystora?

C.

B.

A.

D.

ELM.03Pytanie 313

Montaż, uruchamianie i konser…

Kategorie: Pomiary i diagnostyka Sterowanie i programowanie Konserwacja i eksploatacja

Lampka sygnalizacyjna RUN w programowalnym sterowniku PLC wskazuje, że

A. konieczna jest wymiana baterii zasilającej pamięć RAM sterownika

B. program kontrolny znajduje się w pamięci RAM sterownika i może zostać uruchomiony

C. istnieje możliwość edytowania nowego programu kontrolnego przy użyciu komputera

D. nastąpiła awaria wewnętrzna sterownika

ELM.03Pytanie 314

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Montaż i demontaż

Które mocowanie siłownika hydraulicznego umożliwia wahliwą pracę w układzie?

D.

B.

C.

A.

ELM.03Pytanie 315

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły

Symbolem K1 oznaczono

A. pompę próżniową.

B. pompę hydrauliczną.

C. sprężarkę.

D. silnik pneumatyczny.

ELM.03Pytanie 316

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Który rodzaj prądów i napięć można zmierzyć miernikiem przedstawionym na rysunku?

A. Prąd stały i zmienny, napięcia stałe i zmienne.

B. Prąd tylko zmienny, napięcia tylko zmienne.

C. Prąd tylko zmienny, napięcia stałe i zmienne.

D. Prąd stały i zmienny, napięcia tylko zmienne.

ELM.03Pytanie 317

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Montaż i demontaż Bezpieczeństwo i BHP

Które oczko, przygotowane do założenia na śrubę w tabliczce zaciskowej silnika, jest prawidłowo uformowane i wygięte we właściwym kierunku?

D.

B.

A.

C.

ELM.03Pytanie 318

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Pomiary i diagnostyka

Wynik pomiaru wskazywany przez manometr wynosi

Analogowy manometr z dwiema skalami: czarną w barach i czerwoną w psi; wskazówka znajduje się około 850 bar

A. 850 bar

B. 800 bar

C. 12 000 bar

D. 13 000 bar

ELM.03Pytanie 319

Montaż, uruchamianie i konser…

Kategorie: Elementy i podzespoły Obróbka i techniki łączenia

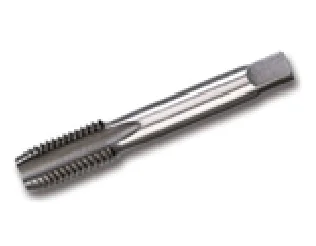

Na której ilustracji przedstawiono narzędzie służące do nacinania gwintu wewnętrznego?

A. Na ilustracji 1.

B. Na ilustracji 4.

C. Na ilustracji 2.

D. Na ilustracji 3.

ELM.03Pytanie 320

Montaż, uruchamianie i konser…

Kategorie: Układy mechatroniczne Elementy i podzespoły Pomiary i diagnostyka

W układzie jak na rysunku napięcie zmierzone przy przełączniku ustawionym w pozycji "1" wynosiło 10 V. Jaką wartość natężenia prądu powinien wskazywać amperomierz, jeśli przełącznik "p" znajdzie się w pozycji "2"?

A. 1 A

B. 200 mA

C. 10 A

D. 50 mA

Lista pytań egzaminacyjnych

Część praktyczna egzaminu

Filtrowanie pytań

Układ sterowania pneumatycznego przedstawiony na schemacie zawiera

Którą metodą jest mierzona prędkość obrotowa przy pomocy przedstawionego na rysunku miernika?

Którego z przedstawionych na ilustracjach elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?

Prawidłowo wykonane połączenie lutowane przedstawiono

Na rysunku przedstawiono

Aby maksymalnie zwiększyć zasięg przesyłania danych oraz ograniczyć wpływ zakłóceń elektromagnetycznych na transmisję w systemie mechatronicznym przy realizacji sterowania sieciowego, jaki kabel należy wykorzystać?

Przedstawiony poniżej zapis w metodzie Grafcet oznacza otwarcie zaworu 1V1

Cyfrowy tachometr jest narzędziem do mierzenia

Przedstawiony na rysunku przyrząd służy do pomiaru

Trójfazowy silnik elektryczny o podanych parametrach zasilany jest z sieci. Silnik elektryczny: moc P = 4 kW i cosφ = 0,75 Zasilany z sieci: 400 V; 3/PE ~, 50 Hz.Prąd pobierany przez silnik z sieci jest równy

Na podstawie przedstawionej tabeli określ, którą spoinę należy wykonać w celu połączenia czołowego dwóch blach o grubości 2 mm każda.

Na rysunku przedstawiono sprzęgło

Na którym rysunku przedstawiono proces gięcia stali przez przeciąganie?

Który adres IP ma urządzenie służące do wizualizacji procesu sterowania systemem mechatronicznym, obsługiwanym przez sterowniki PLC, pracujące w sieci Ethernet, której strukturę przedstawiono na rysunku.

Wskaż prawidłowy plan montażu zespołu tarczy zapadki przedstawionej na rysunku.

Zwiększenie wartości częstotliwości wyjściowej falownika zasilającego silnik indukcyjny, przy niezmiennym obciążeniu silnika, prowadzi do

Jaki czujnik jest stosowany do pomiaru prędkości obrotowej wału silnika?

Którego narzędzia należy użyć do demontażu z szyny TH 35 przedstawionego na rysunku aparatu modułowego?

Symbol graficzny osuszacza powietrza przedstawia rysunek

Podczas dokręcania jednakowymi śrubami głowicy przedstawionej na rysunku należy zachować następującą kolejność:

Jakie urządzenie jest wykorzystywane do pomiaru kąta?

Jakiego koloru powinna być izolacja przewodu PE?

W instalacjach niskonapięciowych (systemach TN) jako elementy zabezpieczające mogą być wykorzystywane

W której sprężarce występują elementy przedstawione na rysunku?

Na której ilustracji przedstawiono prawidłowe zaciśnięcie końcówki przewodu w obszarze z izolacją?

Ilustracja przedstawia budowę i działanie zaworu

Demontaż niepodłączonego elementu, przedstawionego na rysunku, zamontowanego na szynie DIN wymaga użycia

Jakie metody wykorzystuje się do produkcji prętów?

Na rysunku przedstawiono tabliczkę znamionową

Które z przedstawionych kół przekładni zębatej jest kołem płaskim?

Podczas użytkowania urządzenia zaobserwowano wzrost hałasu spowodowany przez łożysko toczne. Naprawa sprzętu polega na

Na którym z rysunków przedstawiono symbol graficzny warystora?

Lampka sygnalizacyjna RUN w programowalnym sterowniku PLC wskazuje, że

Które mocowanie siłownika hydraulicznego umożliwia wahliwą pracę w układzie?

Symbolem K1 oznaczono

Który rodzaj prądów i napięć można zmierzyć miernikiem przedstawionym na rysunku?

Które oczko, przygotowane do założenia na śrubę w tabliczce zaciskowej silnika, jest prawidłowo uformowane i wygięte we właściwym kierunku?

Wynik pomiaru wskazywany przez manometr wynosi

Na której ilustracji przedstawiono narzędzie służące do nacinania gwintu wewnętrznego?

W układzie jak na rysunku napięcie zmierzone przy przełączniku ustawionym w pozycji "1" wynosiło 10 V. Jaką wartość natężenia prądu powinien wskazywać amperomierz, jeśli przełącznik "p" znajdzie się w pozycji "2"?

Trójfazowy silnik elektryczny o podanych parametrach zasilany jest z sieci.
Silnik elektryczny: moc P = 4 kW i cosφ = 0,75
Zasilany z sieci: 400 V; 3/PE ~, 50 Hz.
Prąd pobierany przez silnik z sieci jest równy
