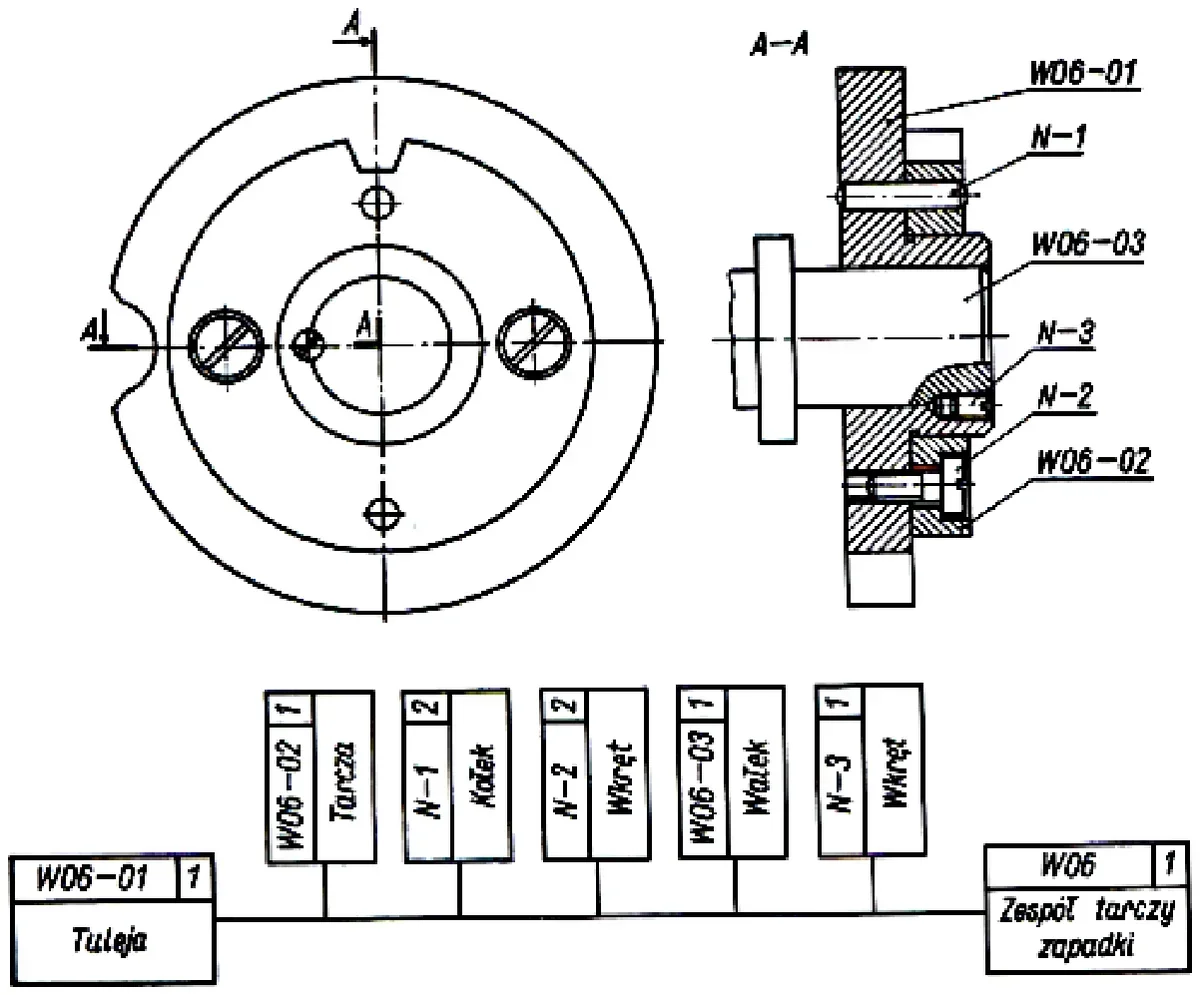

Na podstawie planu montażu zespołu tarczy zapadki przedstawionego na rysunku, określ, którą z wymienionych części należy zamontować bezpośrednio przed wałkiem W06-03.
A. Tuleję W06-02
B. Wkręt N-3
C. Wkręt N-2
D. Tuleję W06-01
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.03-X-18.06).
Wkręt N-2 jest poprawnym wyborem, ponieważ jego umiejscowienie na planie montażu wskazuje, że powinien być zamontowany bezpośrednio przed wałkiem W06-03. W kontekście montażu zespołów mechanicznych, kluczowe jest przestrzeganie określonej kolejności montażu, aby zapewnić prawidłowe funkcjonowanie całego systemu. Zasady te opierają się na praktycznych doświadczeniach inżynieryjnych, które pokazują, że niewłaściwa sekwencja montażu może prowadzić do problemów z działaniem urządzenia. Wkręty są krytycznymi elementami mocującymi, a ich właściwe umiejscowienie wpływa na stabilność i bezpieczeństwo konstrukcji. W przypadku montażu tarczy zapadki, błędne umiejscowienie jakiegokolwiek elementu może doprowadzić do awarii mechanizmu. Dlatego zgodnie z dobrymi praktykami inżynieryjnymi, przed przystąpieniem do montażu należy dokładnie zapoznać się z planami, aby uniknąć późniejszych komplikacji.
Wybór innych opcji może wynikać z nieprawidłowego zrozumienia schematu montażowego oraz zasad montażu komponentów mechanicznych. Tuleja W06-02 oraz Tuleja W06-01 to elementy, które w schemacie nie są umiejscowione bezpośrednio przed wałkiem W06-03. Zastosowanie ich w tym kontekście świadczy o braku analizy schematu, co może prowadzić do niewłaściwego montażu. Wkręt N-3 również nie jest odpowiednim wyborem, ponieważ jego pozycja na rysunku nie koresponduje z wymaganym umiejscowieniem względem wałka. Typowym błędem myślowym w takich sytuacjach jest podejście oparte na intuicji zamiast analizy technicznej. Wiedza na temat montażu elementów mechanicznych wymaga ścisłej interpretacji rysunków technicznych. Brak takiej analizy skutkuje często błędami, które mogą prowadzić do uszkodzenia mechanizmów lub niewłaściwego ich działania. W każdym przypadku montażu należy zawsze odnosić się do dokumentacji technicznej oraz standardów branżowych, aby zapewnić prawidłowe i bezpieczne działanie urządzeń.
