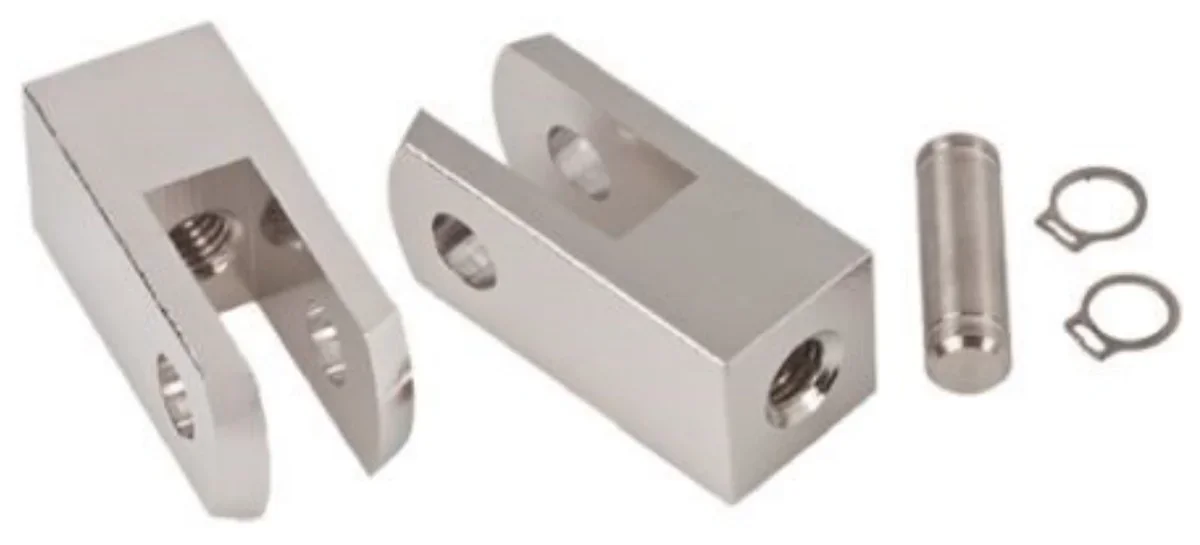

Który rodzaj połączenia rozłącznego ruchowego należy zastosować w przypadku połączenia dwóch przegubów przedstawionych na rysunku?
A. Kołkowe.
B. Nitowane.
C. Skręcane.
D. Sworzniowe.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.03-SG-20.01).
Połączenie sworzniowe jest jedną z najczęściej stosowanych metod łączenia elementów w mechanice. Jego zastosowanie w przypadku przegubów, jak pokazano na rysunku, umożliwia efektywny ruch obrotowy, co jest kluczowe w wielu aplikacjach inżynieryjnych i mechanicznych. Sworznie są wykorzystywane w różnych maszynach, takich jak układy zawieszenia w pojazdach, gdzie pozwalają na swobodny ruch elementów w określonym zakresie. Zastosowanie połączenia sworzniowego zapewnia również łatwość w serwisowaniu, gdyż elementy te można zdemontować i wymienić bez konieczności rozpruwania całej konstrukcji. Warto również zaznaczyć, że połączenia tego typu muszą być wykonane zgodnie z odpowiednimi normami, aby zapewnić ich wytrzymałość i bezpieczeństwo. Przykładami dobrych praktyk są stosowanie odpowiednich materiałów na sworznie oraz precyzyjne wykonanie otworów, co minimalizuje luz i zapewnia długotrwałe użytkowanie.
Wybór niewłaściwego rodzaju połączenia w przypadku przegubów może prowadzić do problemów z ich funkcjonowaniem oraz zmniejszenia trwałości całej konstrukcji. Połączenia nitowane, mimo że bywają używane w miejscach, gdzie wymagana jest duża wytrzymałość na rozciąganie, nie pozwalają na obrót elementów, co jest kluczowe w przypadku przegubów. Ponadto, nitowanie nie zapewnia elastyczności wymaganej w ruchomych połączeniach, co może prowadzić do ich uszkodzenia lub zablokowania w wyniku naprężeń. Podobnie, kołkowe połączenia są często stosowane w miejscach, gdzie wymagana jest duża stabilność, ale także nie pozwalają na ruch obrotowy. Skręcane połączenia, chociaż mogą być użyte do łączenia dwóch elementów, w przypadku przegubów mogą stwarzać ryzyko nadmiernego luzu lub niewłaściwego ustawienia, co skutkuje niewłaściwym działaniem całego mechanizmu. Kluczowymi błędami, które prowadzą do tych niepoprawnych wyborów, są brak zrozumienia funkcji poszczególnych połączeń oraz mylny pogląd, że każdy rodzaj połączenia może być stosowany zamiennie, co jest niezgodne z zasadami inżynieryjnymi i praktykami branżowymi.
