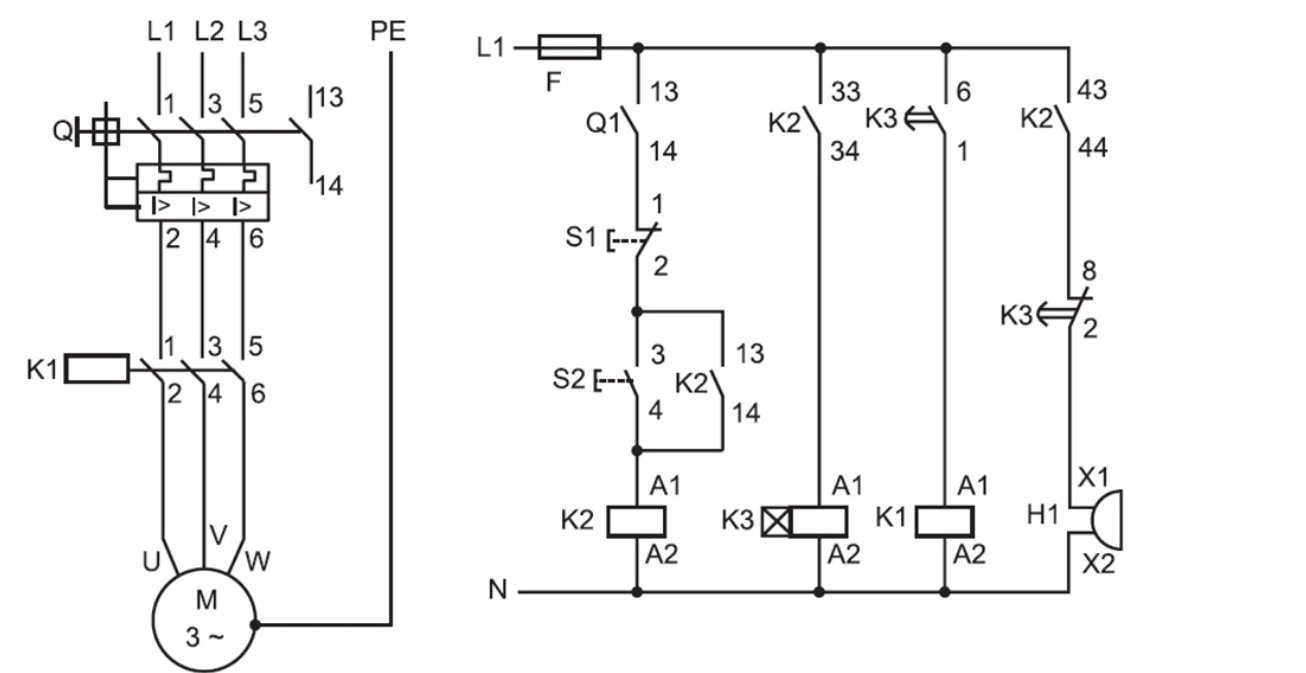

W systemie mechatronicznym zmontowano układ napędowy według przedstawionego schematu a następnie wykonano pomiary sprawdzające. Który z podanych wyników pomiaru świadczy o wadliwym wykonaniu połączenia?
A. Miejsce pomiaru S2:4 – K2:A1 Wynik pomiaru 0
B. Miejsce pomiaru K2:33 – K2:34 Wynik pomiaru 0
C. Miejsce pomiaru K3:2 – H1:X1 Wynik pomiaru ∞
D. Miejsce pomiaru S1:1 - S1:2 Wynik pomiaru ∞
Wskazanie pomiaru K3:2 – H1:X1 z wynikiem ∞ oznacza przerwę w obwodzie, czyli brak ciągłości elektrycznej między tymi punktami. Skoro według schematu zacisk K3:2 ma być połączony z zaciskiem lampki sygnalizacyjnej H1:X1, to miernik ustawiony na pomiar ciągłości albo rezystancji powinien pokazać wartość bliską 0 Ω. Wynik ∞ mówi praktycznie: przewód nie dochodzi, zacisk nie trzyma, żyła jest źle zaciśnięta albo połączenie zostało pominięte. W układach mechatronicznych takie coś jest bardzo typową usterką montażową, szczególnie przy szafach sterowniczych, gdzie jest dużo podobnych oznaczeń przewodów. Moim zdaniem to jeden z ważniejszych nawyków diagnostycznych: nie patrzeć tylko, czy element jest zamontowany, ale czy faktycznie ma elektryczne przejście zgodne ze schematem. Zgodnie z dobrą praktyką oraz wymaganiami spotykanymi w PN-EN 60204-1 pomiary ciągłości wykonuje się przy odłączonym zasilaniu, najlepiej porównując każdy odcinek z dokumentacją i oznaczeniami zacisków. W praktyce taka przerwa mogłaby spowodować, że lampka H1 nie zaświeci mimo poprawnego działania stycznika K3, a operator dostałby fałszywą informację o stanie napędu.
W tym zadaniu kluczowe jest odróżnienie dwóch sytuacji pomiarowych: przejścia elektrycznego, które zwykle daje około 0 Ω, oraz przerwy w obwodzie, którą miernik pokazuje jako ∞. Nie każdy wynik ∞ oznacza automatycznie błąd montażu, bo zależy to od tego, jaki element i w jakim stanie jest mierzony. Jeżeli sprawdzany jest styk przycisku S1 między zaciskami S1:1 i S1:2, to przy nieaktywnym przycisku bardzo często oczekuje się rozwarcia. Wtedy ∞ jest normalnym wynikiem, a nie dowodem uszkodzenia. Podobnie wynik 0 Ω między S2:4 a K2:A1 świadczy raczej o tym, że przewód sterujący został poprawnie doprowadzony do cewki stycznika K2. Taki pomiar potwierdza ciągłość toru, więc trudno na jego podstawie mówić o wadliwym połączeniu. Również pomiar K2:33 – K2:34 z wynikiem 0 Ω może być zgodny ze schematem, jeśli sprawdzany styk pomocniczy ma być w danym stanie zwarty albo został sprawdzony w warunkach przewidzianych przez dokumentację. Typowy błąd myślowy polega tu na ocenianiu samej liczby z miernika bez odniesienia do schematu. A w diagnostyce to schemat jest punktem odniesienia, nie samo wrażenie, że 0 jest dobre, a ∞ złe. Wadliwe połączenie rozpoznajemy dopiero wtedy, gdy wynik pomiaru nie zgadza się z oczekiwanym stanem połączenia. Właśnie dlatego przerwa między K3:2 i H1:X1 jest podejrzana: tam powinna być ciągłość przewodu do lampki sygnalizacyjnej, a jej nie ma.
