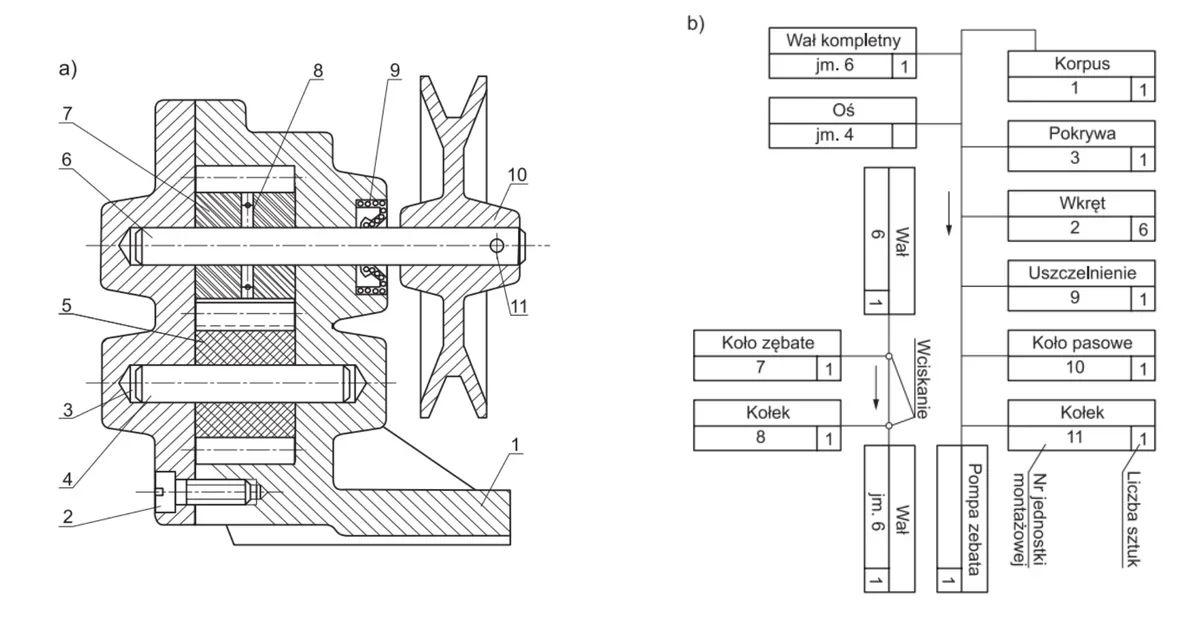

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że
A. koło zębate montowane jest na kołku przez wciskanie.
B. koło pasowe montowane jest przed uszczelnieniem.
C. do montażu pokrywy potrzebne są 2 wkręty.
D. pokrywa mocowana jest do korpusu przed montażem wału i osi.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.03-SG-20.01).
Koło zębate montowane na kołku przez wciskanie to powszechnie stosowana technika w mechanice, która zapewnia wysoką precyzję oraz wytrzymałość połączenia. W przypadku pompy zębatej, jak przedstawiono w schemacie montażowym, wciskanie elementów takich jak koła zębate na kołki jest preferowane, gdyż eliminuje potrzebę użycia dodatkowych elementów mocujących, co może obniżać masę i złożoność konstrukcji. Dzięki takiemu połączeniu, elementy są bardziej odporne na luz, co jest kluczowe w aplikacjach wymagających wysokiej niezawodności, jak w przemyśle motoryzacyjnym czy maszynowym. Dodatkowo, montaż na wcisk jest zgodny z zasadami inżynierii mechanicznej, gdzie unika się użycia śrub lub kleju, co może wprowadzać ryzyko luzów czy korozji. Przykładem dobrych praktyk w branży może być zastosowanie odpowiednich tolerancji i chropowatości powierzchni w celu zapewnienia efektywnego montażu oraz długowieczności połączenia.
Odpowiedzi wskazujące na ilość wkrętów potrzebnych do montażu pokrywy oraz na sposób montażu koła pasowego i pokrywy mogą prowadzić do wielu nieporozumień w kontekście konstrukcji pompy zębatej. W przypadku montażu pokrywy, liczba użytych wkrętów nie jest kluczowym czynnikiem, ponieważ istotne jest nie tylko ich użycie, ale także rozmieszczenie i jakość połączenia. W praktyce, zbyt mała liczba wkrętów może prowadzić do nieszczelności, co w przypadku pomp zębatych jest nieakceptowalne. Montaż koła pasowego przed uszczelnieniem również wprowadza w błąd, ponieważ właściwa kolejność montażu jest kluczowa dla zapewnienia prawidłowego działania urządzenia oraz uniknięcia uszkodzenia elementów uszczelniających. W przypadku uszczelnień, ich montaż powinien nastąpić przed innymi elementami, aby zapobiec ich zniszczeniu przez inne komponenty. Wreszcie, twierdzenie, że pokrywa mocowana jest do korpusu przed montażem wału i osi jest niezgodne z technologią montażu, gdzie najpierw instalowane są kluczowe elementy, takie jak wał, co wpływa na prawidłowe ustawienie komponentów wewnętrznych. Te nieporozumienia mogą wynikać z braku zrozumienia procesów montażowych oraz znaczenia kolejności w kontekście inżynieryjnym.
