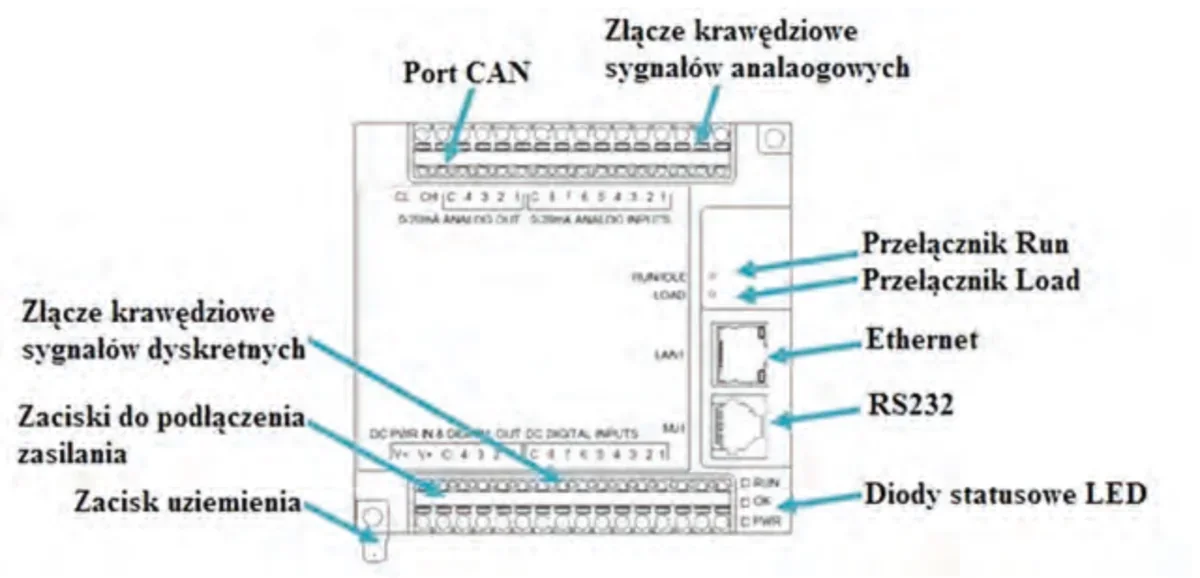

Ile portów komunikacyjnych posiada sterownik przedstawiony na rysunku?
A. 2
B. 3
C. 1
D. 4
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.04-X-17.01).
Odpowiedź 3 jest poprawna, ponieważ na przedstawionym rysunku rzeczywiście zidentyfikowano trzy porty komunikacyjne: Ethernet, RS232 oraz Port CAN. Ethernet jest powszechnie stosowany w systemach automatyki przemysłowej oraz w komunikacji w sieciach lokalnych, umożliwiając szybką i stabilną transmisję danych. Port RS232 z kolei jest klasycznym interfejsem szeregowym, który znajduje zastosowanie w transmisji danych na krótkich dystansach, idealnie nadając się do komunikacji z urządzeniami takimi jak modemy czy komputery. Port CAN, czyli Controller Area Network, jest natomiast standardem w komunikacji pomiędzy kontrolerami w pojazdach oraz w aplikacjach przemysłowych, oferując wysoką odporność na zakłócenia elektromagnetyczne i możliwość komunikacji w czasie rzeczywistym. Zrozumienie tych portów oraz ich zastosowań jest kluczowe w nowoczesnych systemach automatyki, co czyni tę odpowiedź istotnym punktem wiedzy dla każdego specjalisty w dziedzinie automatyki.
Wybór odpowiedzi niepoprawnej może wynikać z ogólnego niedopasowania do faktycznej liczby portów widocznych na rysunku. Odpowiedzi 1 i 2 sugerują, że na rysunku znajdują się odpowiednio tylko jeden lub dwa porty, co jest błędne. Takie podejście może wynikać z niepełnego zrozumienia funkcji poszczególnych portów oraz ich roli w komunikacji w systemach automatyki. Często w praktyce, szczególnie w kontekście nowoczesnych systemów, pojawia się mylne przekonanie, że ograniczona liczba portów jest wystarczająca do zapewnienia wszystkich wymaganych funkcji. W rzeczywistości, poszczególne porty różnią się między sobą zastosowaniem oraz wydajnością. Odpowiedź 4 sugeruje, że istnieją cztery porty, co jest również błędne. Może to wynikać z tendencyjnego myślenia, które zakłada, że więcej portów oznacza większą funkcjonalność, co w praktyce nie zawsze się sprawdza. Kluczowe jest zrozumienie, że nie każdy port musi być użyty w danym systemie. Przykładowo, w niektórych zastosowaniach może być wystarczający jedynie jeden port typu Ethernet do komunikacji, co prowadzi do błędnych wniosków. Zrozumienie logiki i funkcji każdego z portów jest kluczowe dla ich efektywnego wykorzystania w praktyce, a także dla właściwego projektowania systemów automatyki, które mogą w rzeczywistości wymagać różnorodnych interfejsów do poprawnej pracy.
