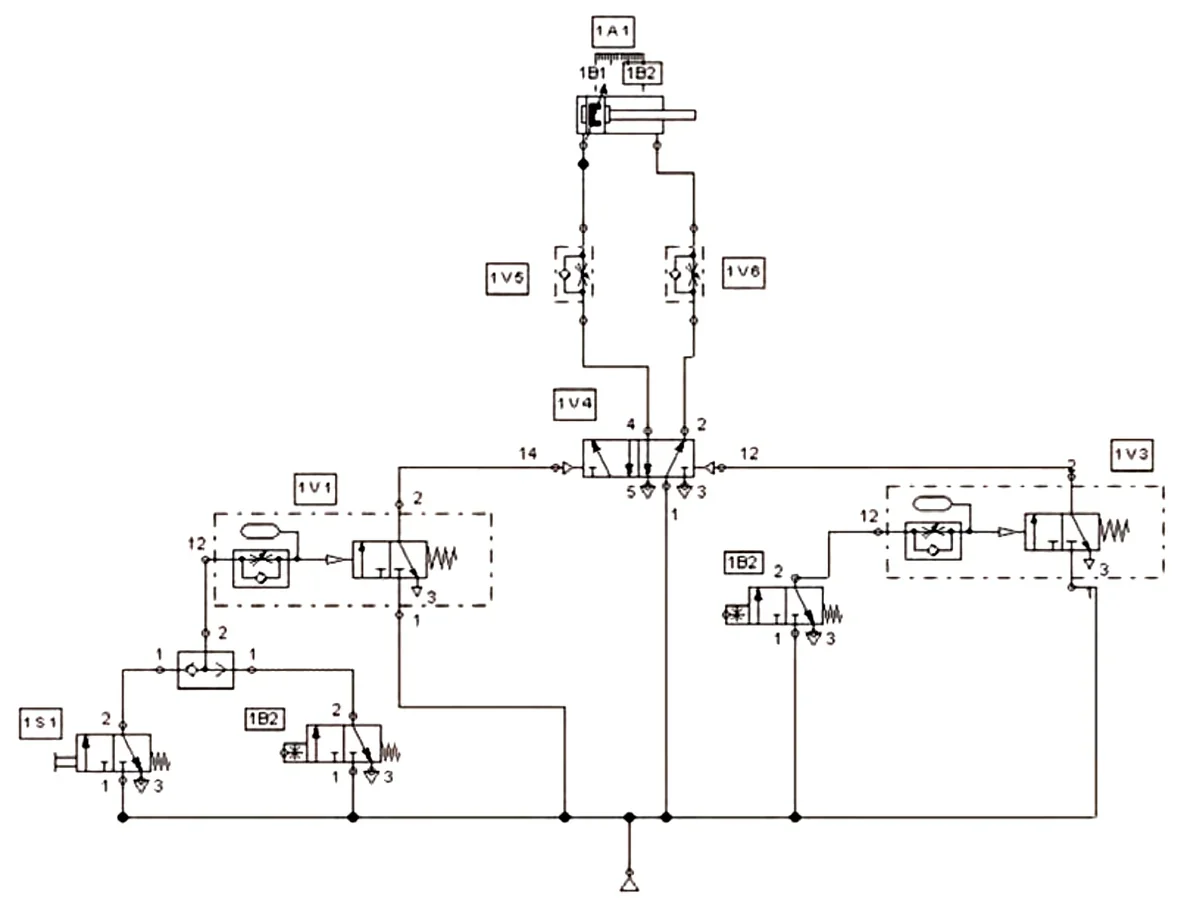

Za pomocą którego elementu układu pneumatycznego, przedstawionego na schemacie, należy regulować prędkość wysuwu siłownika 1A1?
A. 1V1
B. 1V3
C. 1V5
D. 1V6
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.04-X-17.01).
Odpowiedź 1V6 jest rzeczywiście trafna. Ten element to zawór regulacyjny, który bezpośrednio oddziałuje na przepływ powietrza do siłownika 1A1. Dzięki temu można kontrolować, jak szybko się wysuwa. W praktyce, regulacja powietrza w układzie pneumatycznym jest mega ważna, bo wpływa na dynamikę ruchu siłowników. Im lepiej się to ustawi, tym lepsza wydajność i bezpieczeństwo całego systemu. Zawory regulacyjne, jak 1V6, pozwalają na dokładne dostosowanie prędkości i to jest kluczowe w automatyzacji. W branży pneumatycznej mamy różne sposoby regulacji, np. zawory proporcjonalne, które jeszcze bardziej precyzyjnie sterują przepływem. Prawidłowy wybór zaworu to podstawa, bo dobrze wykonana regulacja ma ogromny wpływ na efektywność energetyczną i optymalizację produkcji.
Wybór 1V3, 1V5 lub 1V1 do regulacji prędkości wysuwu siłownika 1A1 to nie najlepszy pomysł. Zawór 1V3 w zasadzie ma funkcję on/off, więc nie nadaje się do subtelnej regulacji. Zawór 1V5, jak jest zwrotny, to tylko pozwala na przepływ w jedną stronę, co też nie zadziała w kwestii regulacji. A 1V1, jako zawór odcinający, to tylko otworzy lub zamknie przepływ, więc nie spełnia roli regulacji. W układach pneumatycznych ważne jest, żeby dobrze podchodzić do regulacji przepływu, żeby siłowniki działały jak należy. Z mojego doświadczenia wiem, że często się myli funkcje zaworów, co prowadzi do nieporozumień ich zastosowania. Bez zrozumienia roli zaworu regulacyjnego można łatwo pominąć elementy, które faktycznie kontrolują prędkość, co się później odbija na wydajności systemu.
