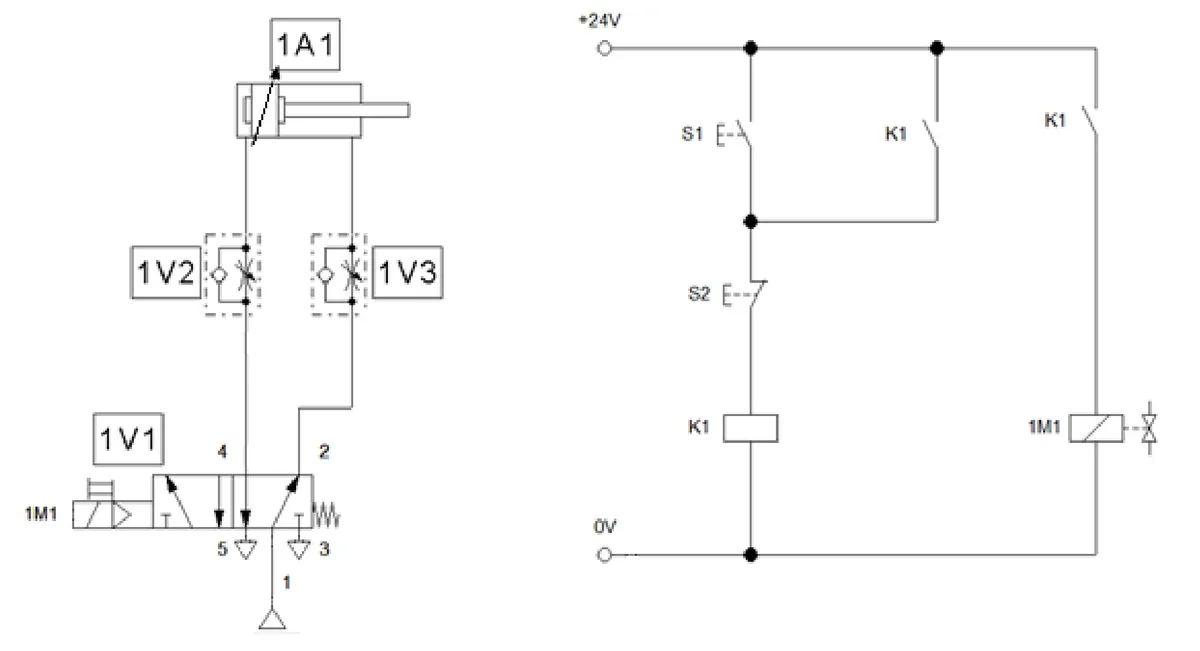

Przekaźnik elektromagnetyczny użyty w układzie, którego schemat przedstawiono na rysunku, powinien posiadać cewkę o napięciu zasilania 24 V DC oraz
A. zestaw styków NO+NC.
B. jeden zestyk zwierny.
C. dwa zestyki zwierne.
D. zestaw styków NC+NC.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz EE.02-SG-21.06).
Odpowiedź "dwa zestyki zwierne" jest poprawna, ponieważ w analizowanym układzie przekaźnik elektromagnetyczny K1 rzeczywiście wymaga dwóch zestyków zwiernych (NO) do prawidłowego działania. Gdy przekaźnik jest aktywowany przez napięcie zasilania 24 V DC, oba zestyk zwierne S1 i S2 zostaną zamknięte, co pozwala na przepływ prądu do elementu 1M1. W praktyce, zastosowanie zestyku zwiernego jest istotne w aplikacjach, w których konieczne jest jednoczesne włączenie kilku obwodów, co zwiększa efektywność układu. W kontekście norm branżowych, przekaźniki z zestykami zwiernymi są często używane w automatyce przemysłowej, ponieważ są bardziej niezawodne w operacjach załączania niż zestyk rozwierny, co czyni je idealnym rozwiązaniem w kontrolach, gdzie stabilność połączeń elektrycznych jest kluczowa. Warto również zaznaczyć, że dobór odpowiednich styków powinien opierać się na obciążeniu, jakie będą obsługiwać, a także na wymogach dotyczących bezpieczeństwa, co jest zgodne z praktykami norm ISO oraz IEC.
Odpowiedzi, które sugerują zastosowanie zestawów styków NC+NC, jednego zestyku zwiernego, lub zestawów NO+NC, są nieodpowiednie dla przedstawionego układu. Styk NC (normalnie zamknięty) nie spełnia wymagań funkcjonalnych układu, ponieważ działa w sposób odwrotny do zestyku NO (normalnie otwartego). W sytuacji, gdy przekaźnik jest nieaktywny, styki NC są zamknięte, co prowadzi do niepożądanego przepływu prądu w obwodzie. Zastosowanie jednego zestyku zwiernego jest niewystarczające, aby zapewnić prawidłowe działanie układu, ponieważ w omawianym scenariuszu oba zestyk zwierne muszą być jednocześnie aktywowane, aby zasilić element 1M1. Problemy te mogą wynikać z błędnych założeń dotyczących funkcji i roli styków w układzie elektromagnetycznym. Zrozumienie różnicy między stykami NO a NC jest kluczowe w automatyce, ponieważ niewłaściwy dobór może prowadzić do awarii systemu, co z kolei może generować koszty w naprawach i przestojach. Warto również zwrócić uwagę na standardy przemysłowe dotyczące projektowania obwodów oraz dobrych praktyk przy wyborze komponentów, co pozwala na unikanie pułapek wynikających z niepełnego zrozumienia zasad działania przekaźników elektromagnetycznych.
