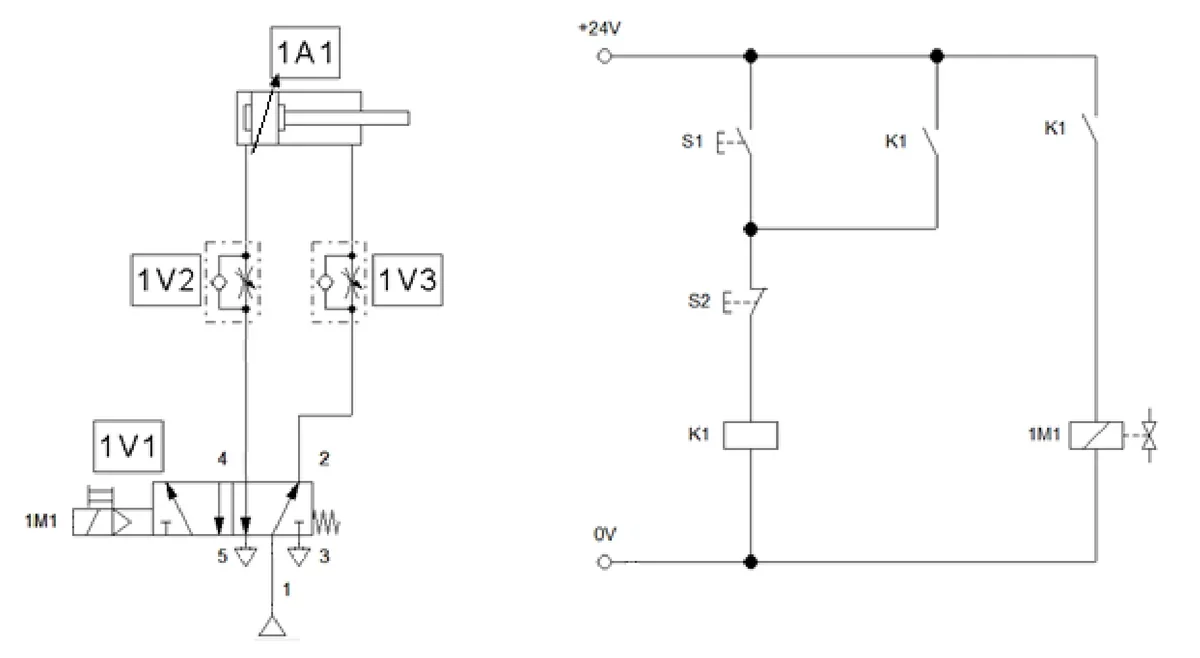

Przekaźnik elektromagnetyczny użyty do montażu układu, którego schemat przedstawiono na rysunku, powinien posiadać cewkę o napięciu zasilania 24 V DC oraz
A. jeden zestyk przełączny.
B. dwa zestyki NO.
C. dwa zestyki NC.
D. jeden zestyk NO.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.03-X-18.06).
Odpowiedź wskazująca na dwa zestyki NO jest poprawna, ponieważ schemat przedstawia układ, w którym styki przekaźnika są połączone równolegle w obwodzie sterowania. W przypadku przekaźników, które posiadają styki typu NO (normalnie otwarte), oznacza to, że są one w stanie otwartym, gdy przekaźnik nie jest zasilany. Kiedy przekaźnik jest aktywowany poprzez napięcie zasilania, styki zamykają się, co pozwala na przepływ prądu. W praktyce, zastosowanie dwóch styków NO w tym układzie umożliwia równoczesne włączanie lub wyłączanie dwóch odrębnych obwodów. To podejście jest zgodne z najlepszymi praktykami w zakresie automatyki przemysłowej, gdzie redundancja i równoległe połączenia mogą zwiększyć niezawodność systemu. Warto również zaznaczyć, że w wielu aplikacjach, takich jak sterowanie silnikami elektrycznymi lub innymi urządzeniami, przekaźniki z zestykami NO są szeroko stosowane ze względu na ich zdolność do efektywnego zarządzania dużymi obciążeniami przy zachowaniu odpowiednich norm bezpieczeństwa.
Wybór odpowiedzi nieodpowiedniej dla przedstawionego schematu może wynikać z nieporozumienia dotyczącego funkcji styków przekaźnika. Odpowiedzi wskazujące na zestyk NC (normalnie zamknięty) wprowadzają w błąd, ponieważ takie styki są połączone w obwodzie i pozostają w stanie zamkniętym, dopóki przekaźnik nie jest aktywowany. W sytuacji, gdy układ wymaga, aby styki były otwarte w stanie spoczynku, zastosowanie styków NC grozi niepożądanym działaniem, takim jak nieoczekiwane włączenie obwodów. Z kolei wybór jednego zestyk przełącznego również nie jest poprawny, ponieważ w tym przypadku wymagane są dwa zestyków do pełnej obsługi obwodu przedstawionego na schemacie. Istotne jest, aby zrozumieć, że nie tylko konfiguracja, ale i liczba styków przekaźnika ma kluczowe znaczenie dla prawidłowego funkcjonowania układu. Błąd w doborze typów styków może prowadzić do poważnych problemów w systemach automatyki, w tym do uszkodzenia sprzętu czy zagrożenia bezpieczeństwa. Właściwe rozumienie zastosowań przekaźników i ich styków jest fundamentem dla inżynierów i techników pracujących w dziedzinie automatyki i elektryki, dlatego zaleca się gruntowne przestudiowanie schematów oraz funkcjonalności przekaźników przed ich użyciem w praktyce.
