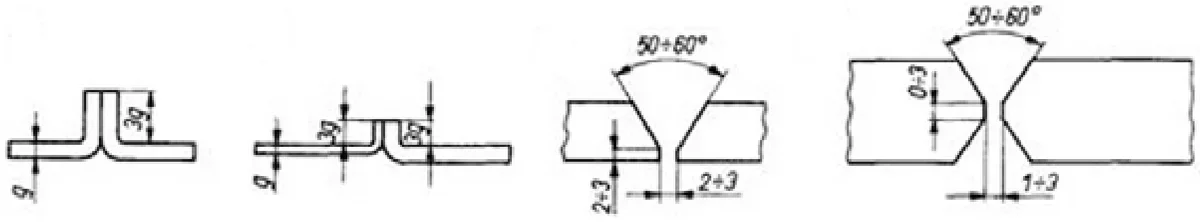

Rysunek przedstawia sposoby przygotowania elementów do
A. gwintowania.
B. spawania.
C. nitowania.
D. klejenia.
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.03-X-14.05).
Rysunek przedstawia właściwe przygotowanie elementów metalowych do spawania, co jest kluczowym etapem w procesie łączenia materiałów. Spawanie to technika, która wymaga precyzyjnego dopasowania krawędzi elementów, co pozwala na uzyskanie wysokiej jakości połączeń. Kąty fazowania, jakie są widoczne na rysunku, są standardową metodą przygotowania krawędzi, co sprzyja lepszemu wnikaniu materiału spawającego oraz redukuje ryzyko powstawania wad spawalniczych. W praktyce, odpowiednie przygotowanie krawędzi jest zgodne z normami ISO 9692, które określają różne kształty i kąty fazowania w zależności od grubości materiału oraz rodzaju spoiny. Dobrze przygotowane krawędzie są nie tylko istotne dla wytrzymałości połączeń, ale również dla efektywności procesu spawania, minimalizując zużycie materiału i czas pracy. W związku z tym, znajomość tych zasad jest kluczowa dla każdego specjalisty zajmującego się spawaniem.
Wybór innej opcji jako odpowiedzi na to pytanie może wynikać z niepełnego zrozumienia technik przygotowania materiałów do obróbki. Na przykład klejenie, jako metoda łączenia, nie wymaga tak precyzyjnego przygotowania krawędzi jak spawanie. W przypadku klejenia, najważniejsza jest czystość oraz gładkość powierzchni, co różni się od wymagań spawalniczych, gdzie krawędzie muszą być odpowiednio fazowane. Podobnie, nitowanie polega na łączeniu elementów przez wprowadzenie nitów, co również nie wymaga tak specyficznego przygotowania krawędzi jak spawanie. Niezrozumienie różnic w przygotowaniu tych metod może prowadzić do błędnych wniosków i nieefektywności w pracy. Gwintowanie z kolei dotyczy tworzenia połączeń śrubowych, które również nie mają zastosowania w kontekście przygotowania elementów do spawania, ponieważ wymagają one całkowicie innej obróbki. Aby uniknąć takich nieporozumień, kluczowe jest zrozumienie, że różne techniki łączenia mają swoje specyficzne wymagania dotyczące przygotowania, co wpływa na jakość końcowego produktu. Każda z metod wymaga innego podejścia, a skupienie się tylko na jednym aspekcie może prowadzić do niedopasowania technik i standardów, co w rezultacie może negatywnie wpłynąć na jakość wykonania połączeń.
