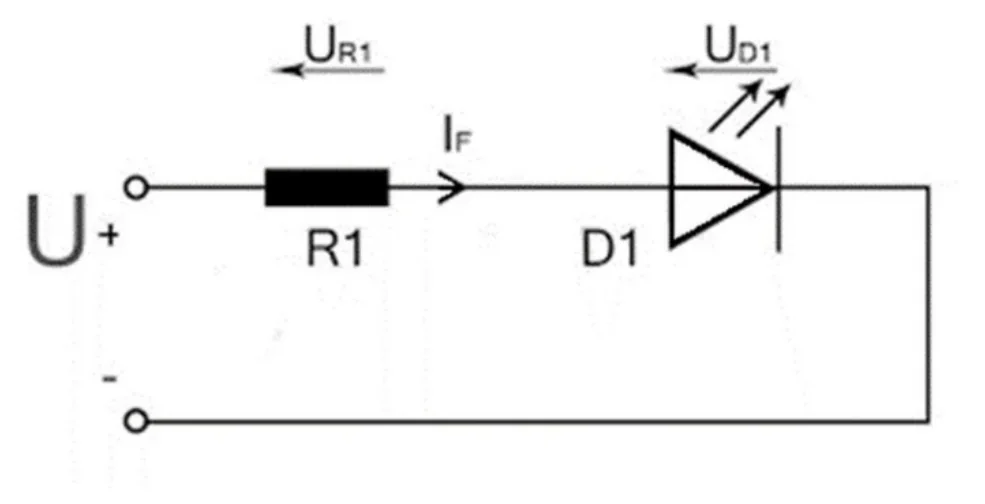

W urządzeniu mechatronicznym należy zamontować diodę sygnalizacyjną o napięciu i prądzie znamionowym UD1 = 2 V i IF = 0,1 A. Jaką wartość rezystancji powinien mieć połączony szeregowo z diodą rezystor, jeśli wiadomo, że układ diody i rezystora będzie zasilany ze źródła 24 V DC?
A. 24 Ω
B. 22 Ω
C. 220 Ω
D. 2200 Ω
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.04-X-18.01).
Aby zapewnić prawidłowe działanie diody sygnalizacyjnej o napięciu 2 V i prądzie 0,1 A w obwodzie zasilanym napięciem 24 V DC, konieczne jest dobranie odpowiedniej wartości rezystora. Zastosowanie prawa Ohma pozwala obliczyć potrzebną rezystancję. Równanie to wygląda następująco: R = (U_zasilania - U_dioda) / I. W naszym przypadku rezystor powinien mieć wartość R = (24 V - 2 V) / 0,1 A = 220 Ω. Tak dobrany rezystor ograniczy prąd płynący przez diodę do zamierzonego poziomu, co przynosi korzyści praktyczne w postaci wydłużonej żywotności diody oraz zapobiega jej uszkodzeniu. W branży mechatronicznej, gdzie stosuje się układy z diodami LED, ważne jest przestrzeganie tych zasad, aby zapewnić niezawodność i efektywność urządzenia. Należy również pamiętać, że odpowiedni dobór komponentów jest kluczowy dla spełnienia norm oraz standardów stosowanych w projektowaniu obwodów elektronicznych. Przykłady zastosowania obejmują różnego rodzaju wskaźniki LED w urządzeniach konsumenckich, gdzie istotne jest, aby dioda sygnalizacyjna działała z maksymalną wydajnością bez ryzyka przeciążenia.
Dobierając wartość rezystora w obwodzie z diodą sygnalizacyjną, należy zachować szczególną ostrożność, aby uniknąć klasycznych błędów obliczeniowych. W przypadku wartości 24 Ω lub 22 Ω, prąd przez diodę byłby znacznie wyższy niż zamierzony 0,1 A. Na przykład, przy 24 Ω, obliczenia pokazują, że prąd wyniesie około 0,917 A, co zdecydowanie przekracza maksymalne dopuszczalne wartości dla diody, co prowadziłoby do jej przegrzania i uszkodzenia. Z drugiej strony, wybierając 2200 Ω, prąd byłby zbyt niski, wynosząc jedynie 0,1 A, ale rezystor ten nie zapewniłby odpowiedniej jasności diody, co również nie jest pożądane. Należy więc zrozumieć, że każdy błąd w obliczeniach prowadzi do nieprawidłowego działania całego układu. Kluczowym błędem myślowym jest nieprzemyślane przyjmowanie wartości rezystora oraz nieuwzględnianie różnicy napięć w obwodzie. Aby uniknąć takich sytuacji, warto zawsze stosować się do zasad projektowania obwodów, które opierają się na solidnych podstawach teoretycznych, takich jak prawo Ohma. Rekomenduje się także testowanie swoich obliczeń w praktyce oraz korzystanie z symulacji przed finalizacją projektu, co pozwala na wychwycenie ewentualnych błędów na etapie projektowania.
