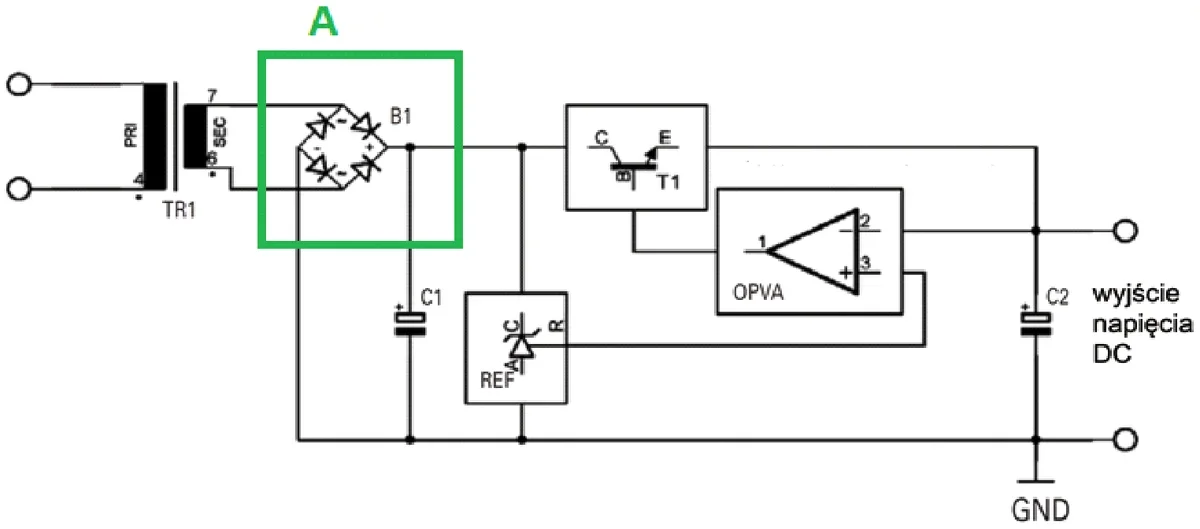

Na podstawie przedstawionego schematu zasilania określ, który podzespół należy zamontować w miejscu oznaczonym literą A.
A. Źródło napięcia.
B. Wzmacniacz operacyjny.
C. Transformator szeregowy.
D. Mostek Graetza.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.03-X-18.01).
Mostek Graetza, oznaczony literą A na schemacie, jest kluczowym elementem w procesie prostowania prądu przemiennego. Jego budowa opiera się na czterech diodach, które są połączone w taki sposób, aby umożliwić przepływ prądu w jednym kierunku, niezależnie od polaryzacji napięcia wejściowego. W praktyce oznacza to, że przychodzący prąd zmienny, który zmienia kierunek, jest przekształcany w prąd stały, co jest niezwykle istotne w wielu zastosowaniach elektronicznych, takich jak zasilacze czy układy kontrolne. Wzmacniacze operacyjne, źródła napięcia czy transformatory szeregowe pełnią różne funkcje, jednak nie prostują prądu. Standardy branżowe, takie jak IEC 61131, wskazują na konieczność stosowania odpowiednich układów prostujących w systemach automatyki, co czyni znajomość mostka Graetza niezbędną dla inżynierów i techników. Przykłady zastosowania mostka Graetza obejmują zarówno zasilacze do urządzeń domowych, jak i przemysłowych, gdzie stabilność napięcia jest kluczowa dla prawidłowego funkcjonowania sprzętu.
Wybór niewłaściwego elementu w miejscu oznaczonym literą A wskazuje na nieporozumienia dotyczące podstawowych funkcji komponentów elektronicznych. Wzmacniacz operacyjny, będący urządzeniem stosowanym do wzmocnienia sygnałów elektrycznych, nie jest w stanie przeprowadzić prostowania prądu, a jego zastosowanie jest ograniczone do obszarów, gdzie konieczne jest wzmocnienie sygnałów analitycznych. Z kolei źródło napięcia dostarcza energię elektryczną, ale nie pełni funkcji prostownika, co oznacza, że nie można go umieścić w miejscu wymagającym konwersji AC na DC. Transformator szeregowy, z drugiej strony, służy do zmiany poziomu napięcia w obwodach prądu przemiennego, ale również nie jest odpowiedni jako układ prostujący. Często spotykanym błędem myślowym jest zakładanie, że każdy komponent zasilający lub przetwarzający napięcie może pełnić funkcję prostownika. Kluczowe jest zrozumienie, że w systemach elektronicznych każdy element ma swoje specyficzne zastosowanie i funkcję, które są ściśle zdefiniowane. Dlatego ważne jest posługiwanie się schematami i oznaczeniami, które jasno wskazują na funkcje poszczególnych podzespołów, co powinno prowadzić do poprawnych wyborów w projektach elektronicznych.
