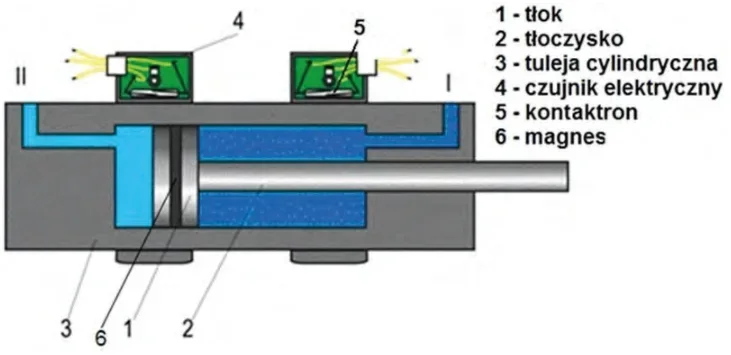

W siłowniku pneumatycznym przeznaczonym do montażu przedstawionym na rysunku, nie działa sygnalizacja położenia tłoka. Który z wymienionych elementów siłownika uległ uszkodzeniu?
A. Czujnik elektryczny.
B. Tuleja cylindryczna.
C. Tłoczysko.
D. Magnes.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.03-X-17.01).
Czujnik elektryczny w siłowniku pneumatycznym pełni kluczową rolę w sygnalizacji położenia tłoka. Jego zadaniem jest detekcja obecności magnesu umieszczonego na tłoczysku, co pozwala na dokładne określenie pozycji tłoka w cylindrze. W przypadku, gdy sygnalizacja nie działa, uszkodzenie czujnika elektrycznego jest prawdopodobną przyczyną, ponieważ to właśnie on jest odpowiedzialny za przesyłanie informacji o położeniu do systemu sterującego. Warto zauważyć, że niezawodność siłowników pneumatycznych jest kluczowa w wielu aplikacjach przemysłowych, gdzie precyzyjne sterowanie ruchem jest niezbędne. Przykładem zastosowania czujników w siłownikach pneumatycznych są automatyczne linie produkcyjne, gdzie czujniki umożliwiają synchronizację ruchów maszyn i zapewniają ciągłość procesów. Zgodnie z najlepszymi praktykami w branży, regularne testowanie i konserwacja czujników elektrycznych są niezbędne dla zapewnienia ich prawidłowego funkcjonowania.
Wybór magnesu, tłoczyska lub tulei cylindrycznej jako przyczyny braku sygnalizacji położenia tłoka wskazuje na pewne nieporozumienia dotyczące funkcji tych elementów. Magnes umieszczony na tłoczysku jest niezbędny do prawidłowego działania czujnika elektrycznego, a jego uszkodzenie raczej nie prowadziłoby do braku sygnalizacji, lecz do błędnych odczytów pozycji. Tłoczysko z kolei to element mechaniczny odpowiedzialny za przenoszenie siły, a nie za sygnalizację, co czyni tę odpowiedź nieadekwatną. Tuleja cylindryczna, jako element konstrukcyjny, również nie ma bezpośredniego wpływu na funkcjonowanie sygnalizacji, ale raczej na ogólną szczelność i efektywność działania siłownika. Często spotykanym błędem myślowym jest koncentrowanie się na elementach mechanicznych, a nie na komponentach elektronicznych, które w dzisiejszych czasach odgrywają kluczową rolę w automatyzacji procesów. Z tego względu, zrozumienie roli czujnika elektrycznego oraz jego interakcji z innymi elementami siłownika jest niezbędne do prawidłowego diagnozowania problemów w systemach pneumatycznych.
