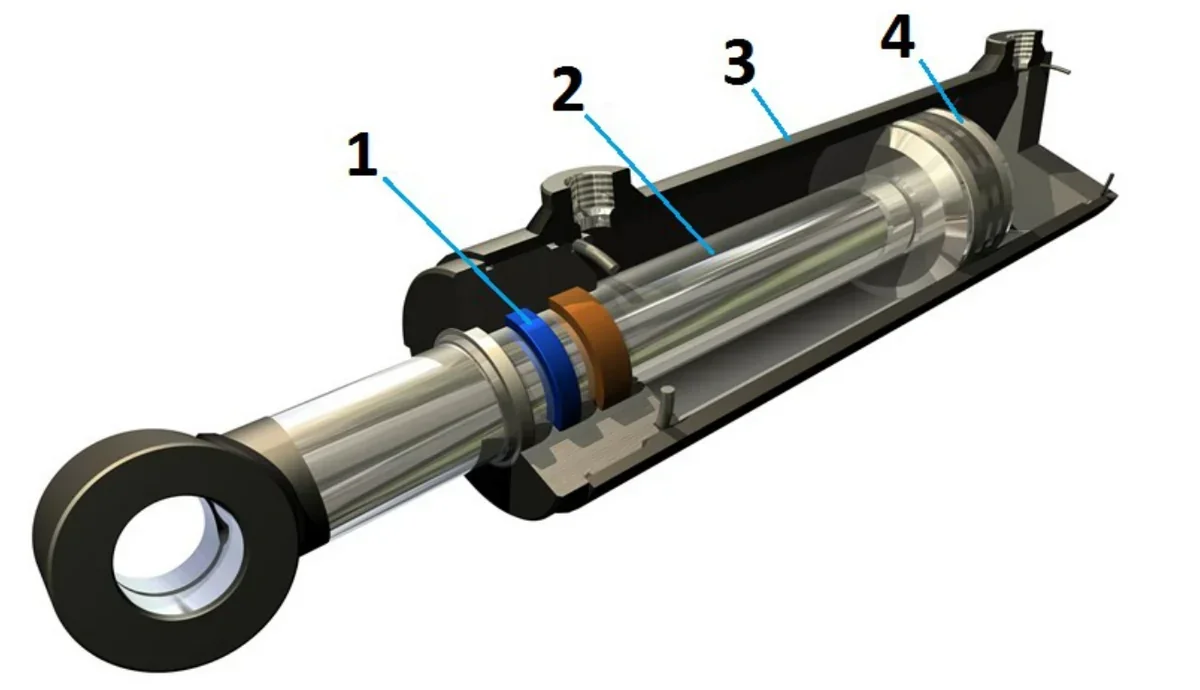

Cyfrą 1 na rysunku oznaczono
A. toczysko.
B. korpus.
C. uszczelkę.
D. tłok.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.03-X-18.01).
Uszczelka, oznaczona cyfrą 1 na rysunku, odgrywa kluczową rolę w systemach hydraulicznych oraz pneumatycznych. Jej głównym zadaniem jest zapobieganie wyciekom cieczy lub gazu, co ma ogromne znaczenie dla efektywności operacyjnej maszyn oraz ich trwałości. W przypadku układów hydraulicznych, uszczelki często stosowane są w połączeniach tłoczysk czy cylindrów, gdzie wysokie ciśnienie może powodować znaczne straty materiału lub płynów. Dobór odpowiedniej uszczelki wymaga znajomości parametrów takich jak ciśnienie robocze, rodzaj medium czy temperatura pracy. Przykładem zastosowania uszczelek mogą być hydrauliczne układy maszyn budowlanych, gdzie ich awaria może prowadzić do poważnych uszkodzeń mechanicznych oraz przestojów. W standardach branżowych, takich jak ISO 9001, podkreśla się znaczenie jakości uszczelek w kontekście bezpieczeństwa i niezawodności konstrukcji.
Wybór odpowiedzi dotyczących toczyska, korpusu czy tłoka na rysunku jest wynikiem nieporozumienia dotyczącego funkcji poszczególnych elementów. Toczyko, które jest często mylone z uszczelką, to komponent odpowiadający za ruch obrotowy lub przesuwany, a jego zadaniem jest wspieranie pracy układów mechanicznych. Korpus natomiast, jako główny element konstrukcji, służy za nośnik pozostałych części, zapewniając im stabilność i integralność, ale nie ma bezpośredniego działania w celu zapobieganiu wyciekom. Tłok z kolei przeprowadza ruch roboczy, co w kontekście hydrauliki oznacza, że jego zadaniem jest generowanie ciśnienia, jednak również nie jest związany z funkcją uszczelniającą. Osoby udzielające tych odpowiedzi mogą mylić funkcje tych elementów przez ich różnorodne zastosowania w różnych kontekstach mechanicznych. Kluczowe jest zrozumienie, że uszczelka pełni unikalną rolę, która różni się od ról przypisywanych pozostałym komponentom, a wiedza ta jest istotna dla prawidłowego funkcjonowania układów hydraulicznych i zapewnienia ich efektywności operacyjnej.
